CHESTER-X3

Tento článek popisuje rozšiřující moduly CHESTER-X3A, CHESTER-X3B a CHESTER-X3C.


Přehled modulu CHESTER-X3A​

Modul CHESTER-X3A má 2 vstupy pro odporové teplotní senzory RTD, například Pt 100 a Pt 1000. Každý vstup podporuje čtyřvodičové připojení senzoru, které zvyšuje přesnost.

Přehled modulu CHESTER-X3B​

K modulu CHESTER-X3B připojíte dvouvodičově 2 termočlánky typu K (typy B/C/E/J/N/R/S/T na vyžádání).

První senzor se připojuje na CH1A(-) a CH1B(+). Je-li modul X3B ve slotu A, použijte svorky A2(-) a A3(+).

Druhý senzor se připojuje na CH2A(-) a CH2B(+). Je-li modul X3B ve slotu A, použijte svorky A6(-) a A7(+).

Přehled modulu CHESTER-X3C​

Modul CHESTER-X3C má 2 vstupy pro tenzometrické snímače (load cell) k měření hmotnosti. Každý kanál se připojuje čtyřvodičově.

Schéma zapojení pinů zařízení CHESTER​

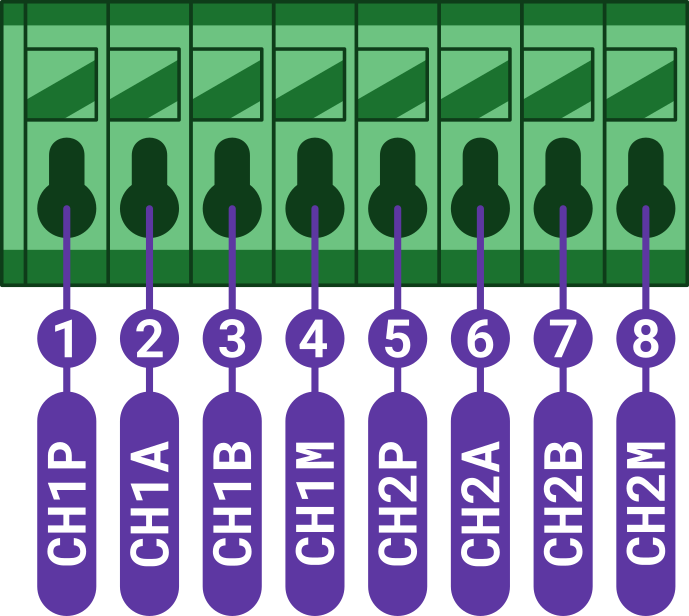

Piny svorkovnice 1–8 přiřazené k signálům CH1P, CH1A, CH1B, CH1M, CH2P, CH2A, CH2B, CH2M

Zapojení pinů a jejich funkce​

PoziceNázev signáluPopis signálu
1CH1PKanál 1: kladné napájení senzoru
2CH1AKanál 1: vstup senzoru A
3CH1BKanál 1: vstup senzoru B
4CH1MKanál 1: záporné napájení senzoru
5CH2PKanál 2: kladné napájení senzoru
6CH2AKanál 2: vstup senzoru A
7CH2BKanál 2: vstup senzoru B
8CH2MKanál 2: záporné napájení senzoru

Schéma zapojení​

Schéma zapojení se hodí, pokud programujete nízkoúrovňový kód blízko hardwaru, nebo když vás zajímá, jak je systém navržený.

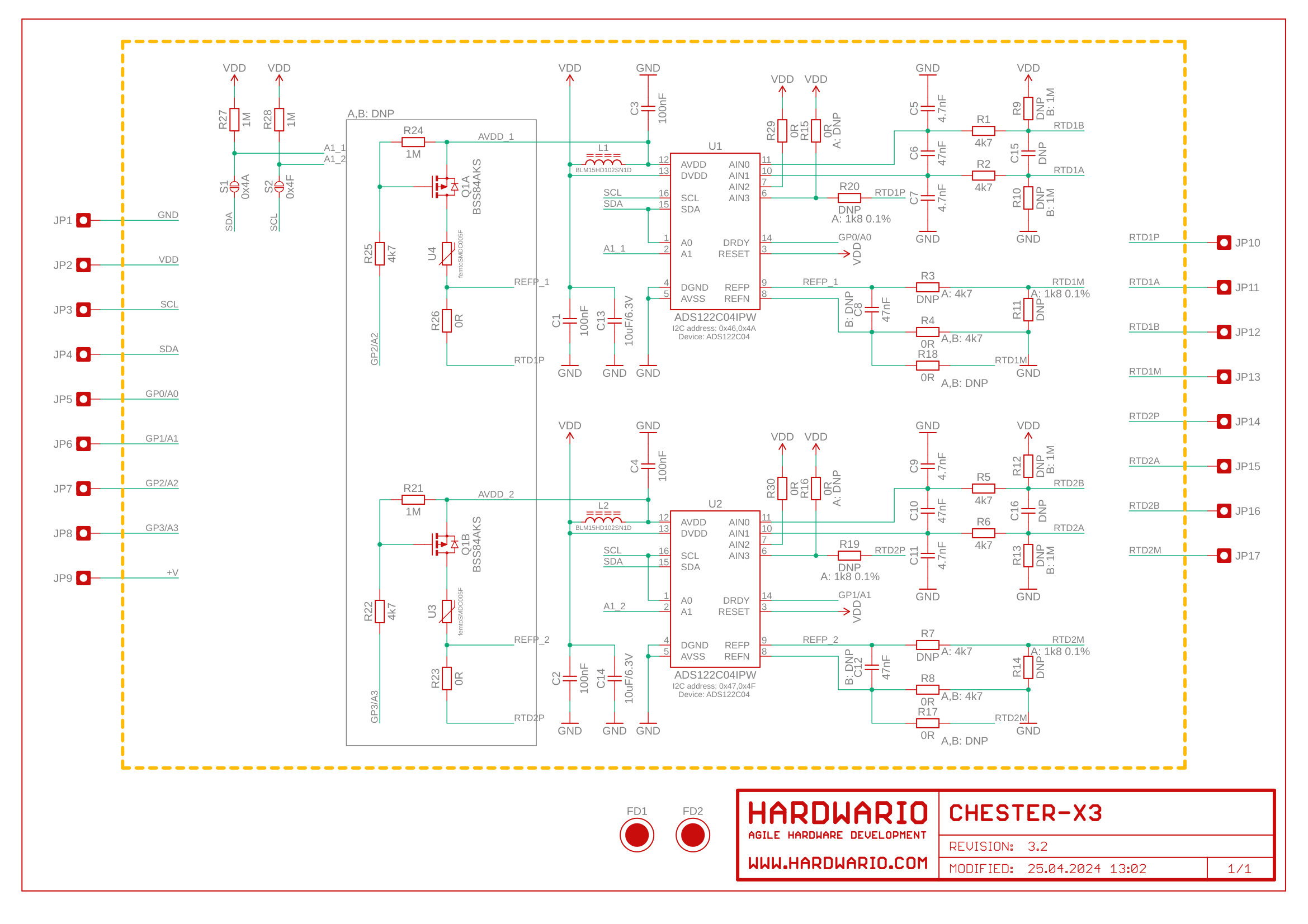

Schéma CHESTER-X3 R3.2: dva kanály ADC ADS122C04 s filtrací vstupů a rozhraním I2C

Výkres modulu​

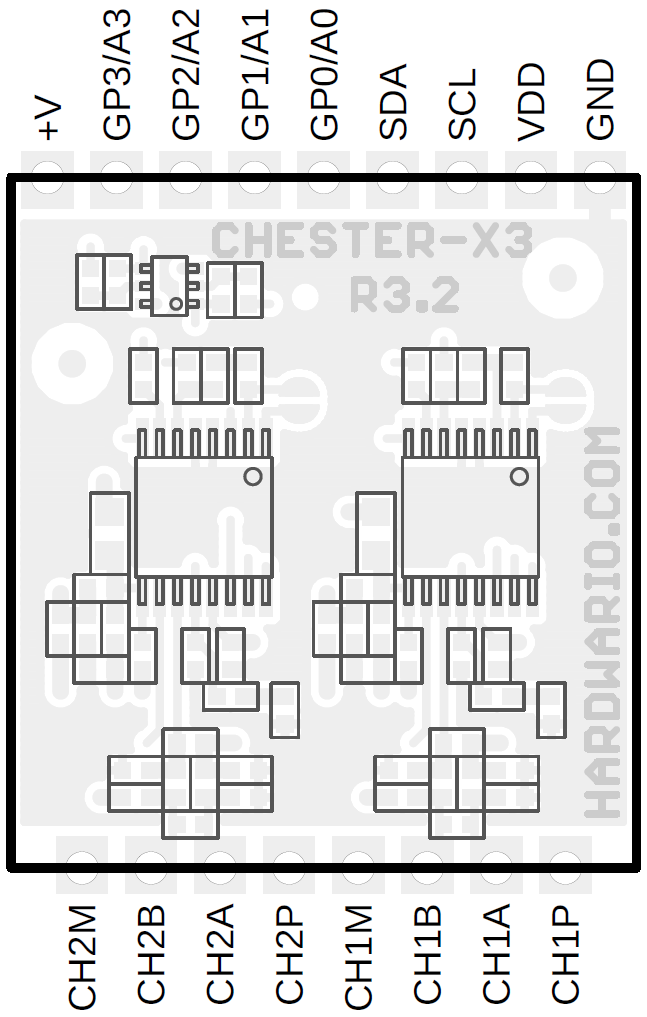

Výkres rozmístění CHESTER-X3 se signály slotu nahoře a svorkami kanálů CH1P–CH2M dole
