ChirpStack

ChirpStack je open-source řešení pro vytváření privátních i veřejných sítí LoRaWAN. Organizace s ním mohou připojit zařízení s velkým dosahem a nízkou spotřebou, například senzory a měřiče, a spravovat je v přehledném rozhraní. ChirpStack usnadňuje provoz bezpečných sítí IoT a dá se pružně propojit se stávajícími podnikovými systémy.

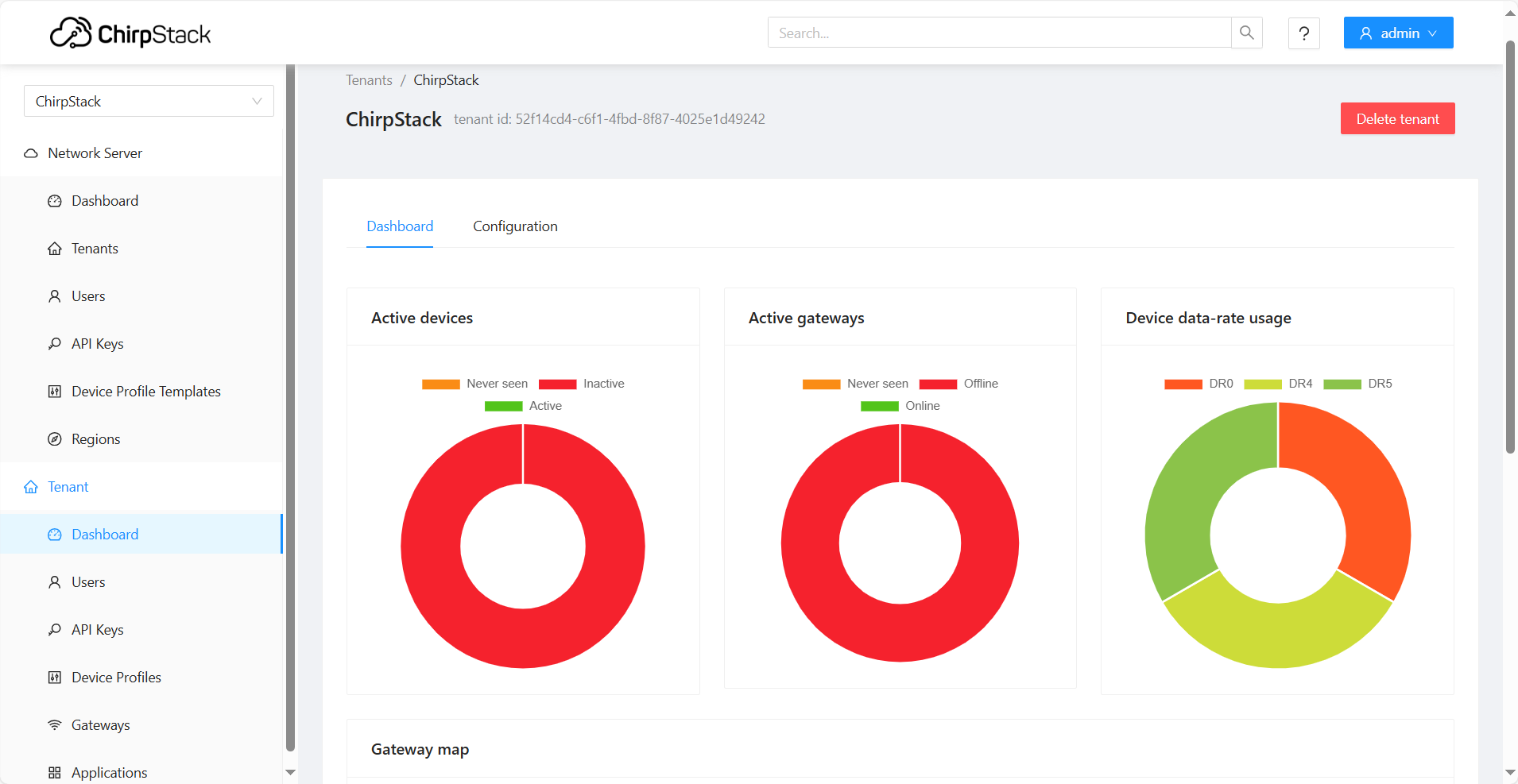

Ukázka přehledového dashboardu​

Přehledový dashboard ChirpStack

Začínáme s ChirpStack v4​

Tento článek vás provede instalací a konfigurací ChirpStack v4 pro použití se zařízeními HARDWARIO.

1. Nainstalujte ChirpStack v4​

V tomto návodu se naučíte, jak nainstalovat síťový server ChirpStack a jeho komponenty. Návod vysvětluje potřebnou přípravu prostředí, instalaci balíčků a počáteční konfiguraci, po které ChirpStack ve vašem systému poběží.

👉 Návod krok za krokem: https://docs.hardwario.com/apps/chirpstack/chirpstack-installation

2. Nastavte ChirpStack v4​

V tomto návodu ChirpStack v4 nastavíte: přidáte brány, zaregistrujete zařízení a nastavíte dekodéry payloadu. Návod ukazuje, jak spravovat profily zařízení LoRaWAN, jak přiřadit síťové parametry a jak napsat vlastní funkce kodeku, které převedou surová data na srozumitelné hodnoty.

👉 Části návodu krok za krokem:

Síť LoRaWAN​

LoRaWAN je protokol pro sítě s nízkou spotřebou a velkým pokrytím (LPWAN) postavený nad modulací LoRa. Je navržený přímo pro aplikace internetu věcí (IoT). Modulace LoRa vychází z rozprostřeného spektra s rozmítáním (CSS), díky kterému nabízí spojení na velké vzdálenosti, odolnost proti rušení a provoz s velmi nízkou spotřebou.

Zařízení a brány​

Koncová zařízení, například senzory nebo akční členy, bývají napájená z baterií a komunikují modulací LoRa. Tato zařízení posílají zprávy protokolem na principu ALOHA, tedy odesílají data, kdykoli potřebují, a přijmout je může jakákoli brána v dosahu. Brány pak fungují jako přeposílače paketů (packet forwarder) a přijaté zprávy předávají přes IP (Ethernetem, Wi-Fi nebo mobilní sítí) na síťový server.

Síťový server​

Síťový server je řídicím centrem sítě LoRaWAN. Zajišťuje:

  • Autentizaci a správu zařízení.
  • Odstranění duplicit, když tutéž zprávu přijme několik bran.
  • Výběr nejvhodnější brány pro downlinky.
  • Vynucení end-to-end bezpečnosti šifrováním AES-128.

Aplikační vrstva​

Po zpracování předá síťový server zprávy na aplikační server. Tam lze data vizualizovat na dashboardech, integrovat do cloudových aplikací nebo je použít ke spouštění automatizačních scénářů.

Topologie a typické využití​

LoRaWAN používá topologii „hvězda hvězd“ (star-of-stars), kde se koncová zařízení připojují k několika branám a ty jsou připojené k centrálnímu serveru. Tato architektura se hodí pro aplikace, které potřebují velký dosah, nízkou spotřebu a malé a málo časté zprávy. Typicky se používá v chytrém zemědělství, chytrých městech, sledování majetku, odečtu měřidel energií a průmyslovém monitorování.

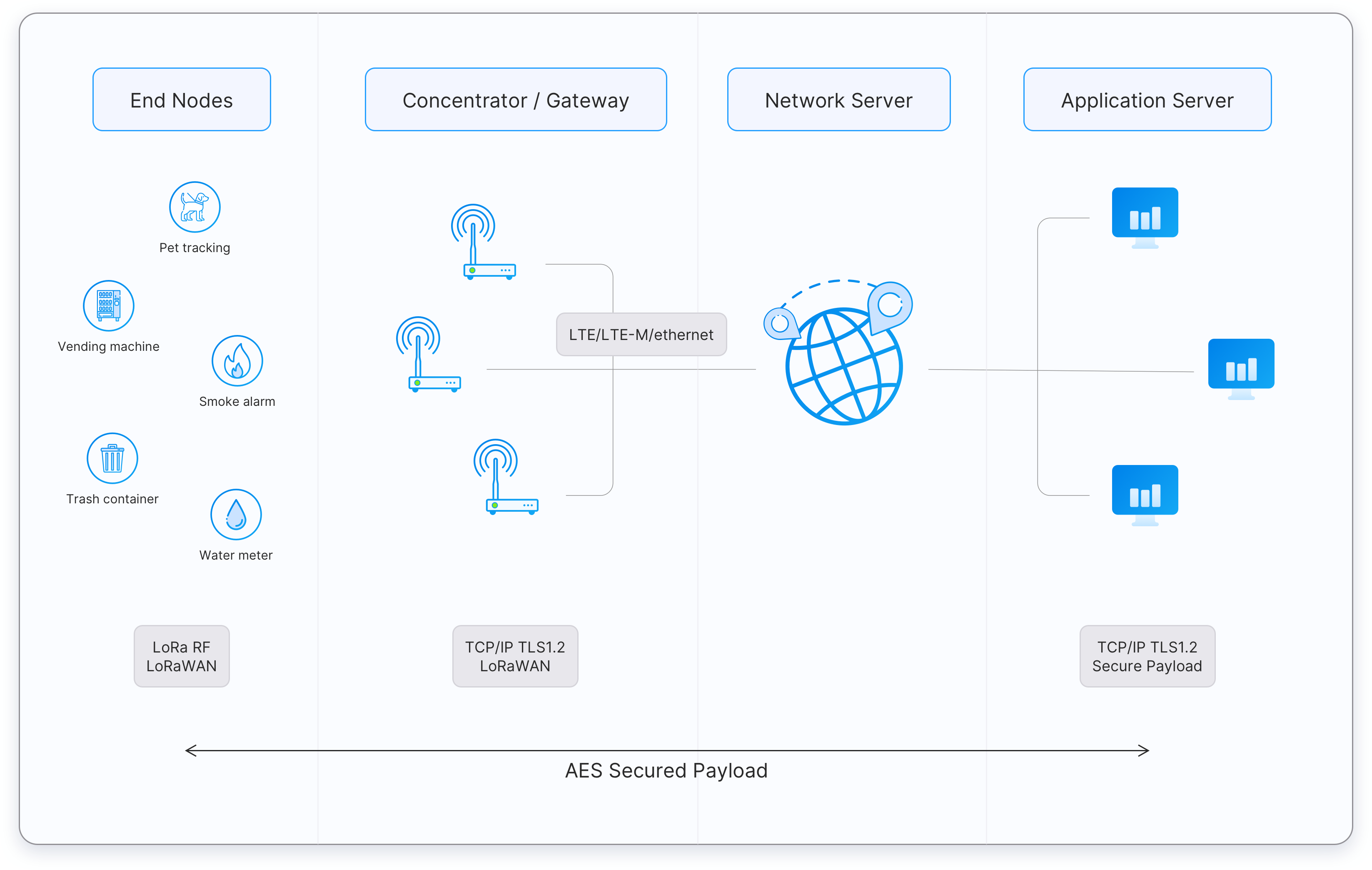

Topologie sítě LoRaWAN​

Topologie sítě LoRaWAN
