Dekódování dat

Tento návod vás provede nastavením kodeků payloadu v ChirpStack v4, aby se data ze sítě LoRaWAN správně dekódovala a dala se zobrazit.

Data v síti LoRaWAN se přenášejí v komprimovaném formátu, a proto je potřeba je dekódovat.

Přejděte na Device Profiles → Codec.
Zvolte Payload Codec a vložte svůj dekódovací kód.

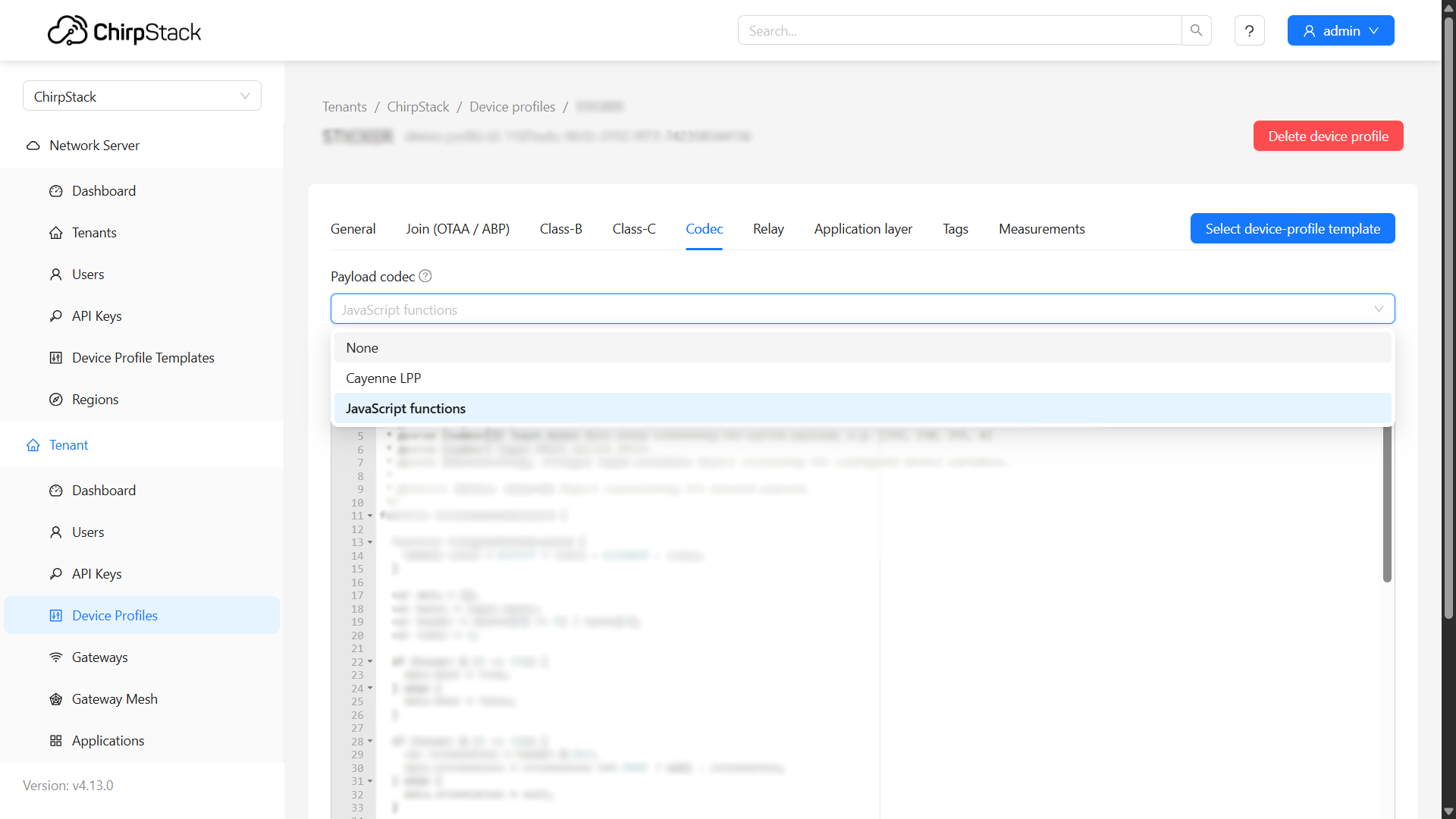

U zařízení STICKER zvolte jako payload codec JavaScript functions a klikněte na Submit.

ChirpStack v4 – kodek payloadu

Zobrazení dekódovaných dat

Přejděte na Applications → Events.
Zvolte Up, zobrazí se zprávy uplink.
Teď uvidíte dekódovaná data.

Ukázka kodeku (STICKER)

/**
* Decode uplink function
*
* @param {object} input
* @param {number[]} input.bytes Byte array containing the uplink payload, e.g. [255, 230, 255, 0]
* @param {number} input.fPort Uplink fPort.
* @param {Record<string, string>} input.variables Object containing the configured device variables.
*
* @returns {{data: object}} Object representing the decoded payload.
*/
function decodeUplink(input) {

function toSignedInt16(value) {
  return value > 0x7fff ? value - 0x10000 : value;
}

var data = {};
var bytes = input.bytes;
var header = (bytes[0] << 8) | bytes[1];
var index = 2;

if (header & (1 << 15)) {
  data.boot = true;
} else {
  data.boot = false;
}

if (header & (1 << 14)) {
  var orientation = header & 0xf;
  data.orientation = orientation === 0x0f ? null : orientation;
} else {
  data.orientation = null;
}

if (header & (1 << 13)) {
  var voltage = bytes[index++];
  data.voltage = voltage === 0xff ? null : voltage / 50;
} else {
  data.voltage = null;
}

if (header & (1 << 12)) {
  var temperature = (bytes[index++] << 8) | bytes[index++];
  data.temperature = temperature === 0x7fff ? null : toSignedInt16(temperature) / 100;
} else {
  data.temperature = null;
}

if (header & (1 << 11)) {
  var humidity = bytes[index++];
  data.humidity = humidity === 0xff ? null : humidity / 2;
} else {
  data.humidity = null;
}

if (header & (1 << 10)) {
  var illuminance = (bytes[index++] << 8) | bytes[index++];
  data.illuminance = illuminance === 0xffff ? null : illuminance * 2;
} else {
  data.illuminance = null;
}

if (header & (1 << 9)) {
  var ext_temperature_1 = (bytes[index++] << 8) | bytes[index++];
  data.ext_temperature_1 = ext_temperature_1 === 0x7fff ? null : toSignedInt16(ext_temperature_1) / 100;
} else {
  data.ext_temperature_1 = null;
}

if (header & (1 << 8)) {
  var ext_temperature_2 = (bytes[index++] << 8) | bytes[index++];
  data.ext_temperature_2 = ext_temperature_2 === 0x7fff ? null : toSignedInt16(ext_temperature_2) / 100;
} else {
  data.ext_temperature_2 = null;
}

if (header & (1 << 7)) {
  var motion_count = (bytes[index++] << 24) | (bytes[index++] << 16) | (bytes[index++] << 8) |
    bytes[index++];
  data.motion_count = motion_count === 0xffffffff ? null : motion_count;
} else {
  data.motion_count = null;
}

if (header & (1 << 6)) {
  var altitude = (bytes[index++] << 8) | bytes[index++];
  data.altitude = altitude === 0x7fff ? null : toSignedInt16(altitude) / 10;
}
else {
  data.altitude = null;
}

if (header & (1 << 5)) {
  var pressure = (bytes[index++] << 24) | (bytes[index++] << 16) | (bytes[index++] << 8) |
    bytes[index++];
  data.pressure = pressure === 0xffffffff ? null : pressure;
} else {
  data.pressure = null;
}

return {
  data: data,
  warnings: [],
  errors: []
};
}
/**
* Encode downlink function.
*
* @param {object} input
* @param {object} input.data Object representing the payload that must be encoded.
* @param {Record<string, string>} input.variables Object containing the configured device variables.
*
* @returns {{bytes: number[]}} Byte array containing the downlink payload.
*/
function encodeDownlink(input) {
return {
  // bytes: [225, 230, 255, 0]
};
}

Videonávod

tip

Pokud potřebujete další pomoc nebo vizuální ukázku postupu popsaného v tomto návodu, podívejte se na videonávod.
