Brány: Semtech UDP

Tento návod ukazuje, jak připojit bránu k serveru ChirpStack v4 protokolem Semtech UDP (packet forwarder) a jak bránu přidat v aplikaci ChirpStack. Semtech UDP se nastavuje snadno, provoz mezi bránou a serverem ale není šifrovaný ani ověřený. Pro šifrované spojení s certifikáty bran použijte místo toho Basics Station.

Jak to funguje​

Brána posílá přijaté pakety LoRaWAN jako datagramy UDP na ChirpStack Gateway Bridge, ve výchozím stavu na port 1700. Bridge je předává přes MQTT serveru ChirpStack a downlinky putují stejnou cestou zpět. V chirpstack-docker běží Gateway Bridge s backendem semtech_udp ve výchozím stavu, takže pro EU868 není potřeba server nijak nastavovat.

[backend]
type="semtech_udp"

[backend.semtech_udp]
udp_bind="0.0.0.0:1700"
  • Ve firewallu otevřete port UDP 1700 pro síť, ze které brány vysílají.
  • Témata MQTT na bridge (např. eu868/gateway/…) musí souhlasit s regionem na serveru ChirpStack.

Přidejte bránu v aplikaci ChirpStack​

V levém navigačním menu zvolte v části tenantu položku Gateways a pak klikněte vpravo nahoře na tlačítko Add Gateway.

Objeví se formulář pro údaje o bráně, například:

  • Name
  • Gateway ID
  • Stats Interval

Po vyplnění klikněte na Submit.

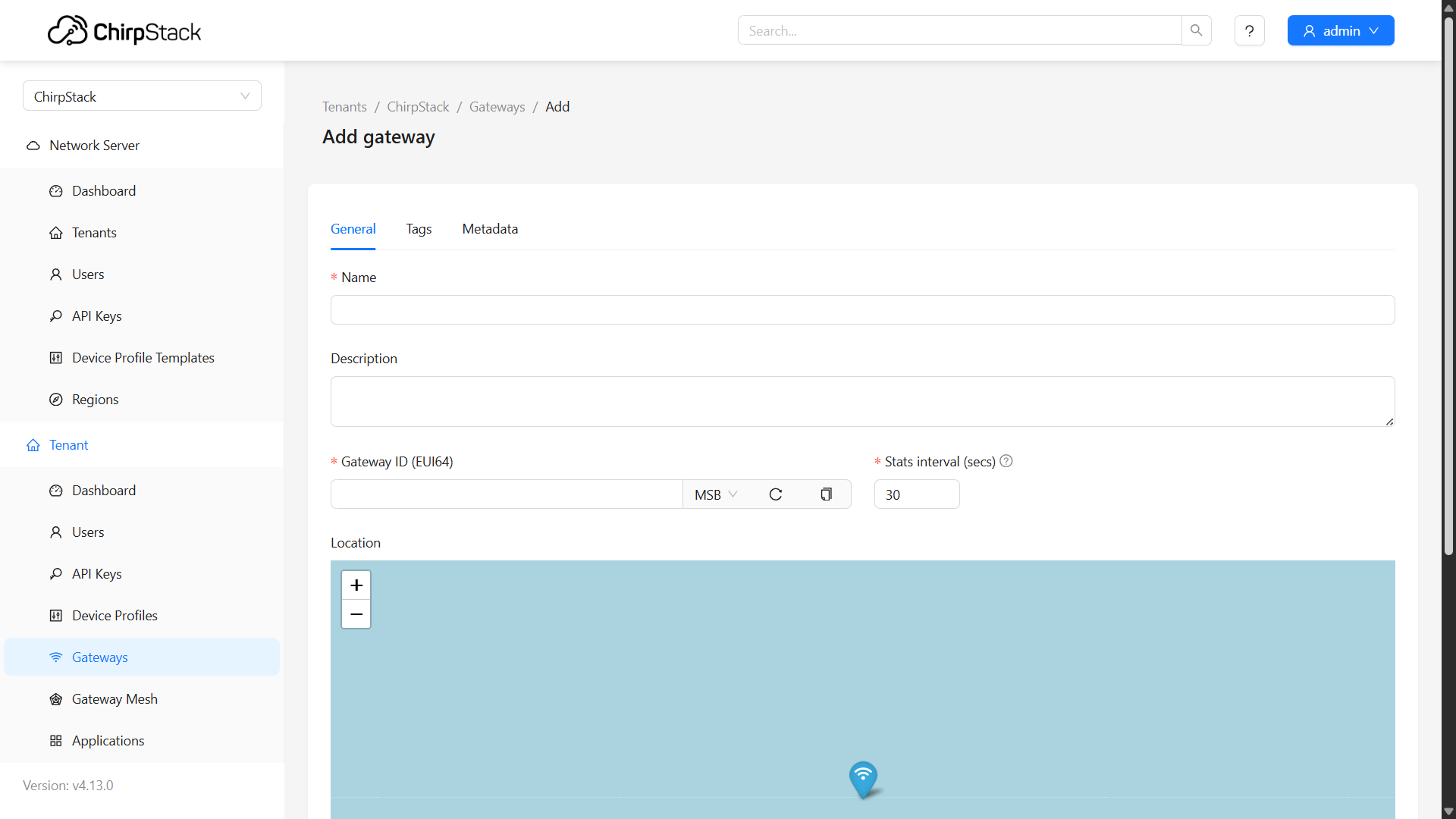

ChirpStack v4 – brány

informace

Pokud používáte naši bránu EMBER, Gateway ID najdete v softwaru MikroTik pod LoRa → Devices.


Nastavte bránu​

Nasměrujte packet forwarder brány na adresu serveru a port UDP 1700 (up i down).

Po připojení ukazuje ChirpStack u brány Last seen a v grafech brány přibývají přijaté pakety.

Videonávod​

tip

Pokud potřebujete další pomoc nebo vizuální ukázku postupu popsaného v tomto návodu, podívejte se na videonávod.
