ChirpStack v4

Tento návod ukazuje, jak připojit bránu LoRaWAN HARDWARIO EMBER (MikroTik RouterOS) k síťovému serveru ChirpStack v4.

Užitečná dokumentace​

informace

Než začnete konfigurovat bránu HARDWARIO EMBER, ověřte, že je ChirpStack v4 nainstalovaný a spuštěný.

Návod k instalaci najdete zde:
https://docs.hardwario.com/apps/chirpstack/chirpstack-installation

Předpoklady​

  • Přístup do správcovského rozhraní zařízení EMBER (WebFig nebo WinBox)
  • Koncový bod pro brány na serveru ChirpStack (název hostitele/IP + porty UDP): obvykle koncový bod Gateway Bridge
  • Pokud nepoužíváte spravovaný síťový server HARDWARIO, zadejte jako adresu serveru LoRaWAN svůj vlastní server LoRaWAN (VPN tunely nejsou potřeba).

1) Zjistěte Gateway ID (EUI-64) ze zařízení EMBER​

V systému MikroTik RouterOS se EUI brány zobrazuje jako Gateway ID:

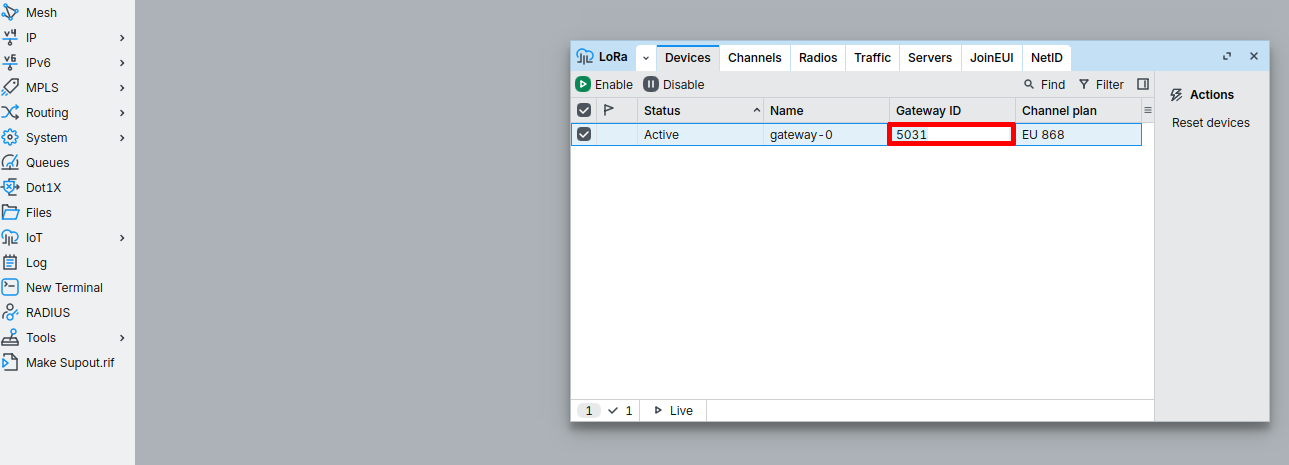

  • IoT → LoRa → Devices → Gateway ID Gateway ID zařízení EMBER

2) Nastavte připojení zařízení EMBER (MikroTik RouterOS) k serveru ChirpStack​

RouterOS obvykle vyžaduje, aby byla karta LoRa při změně nastavení LoRa vypnutá (Disabled).

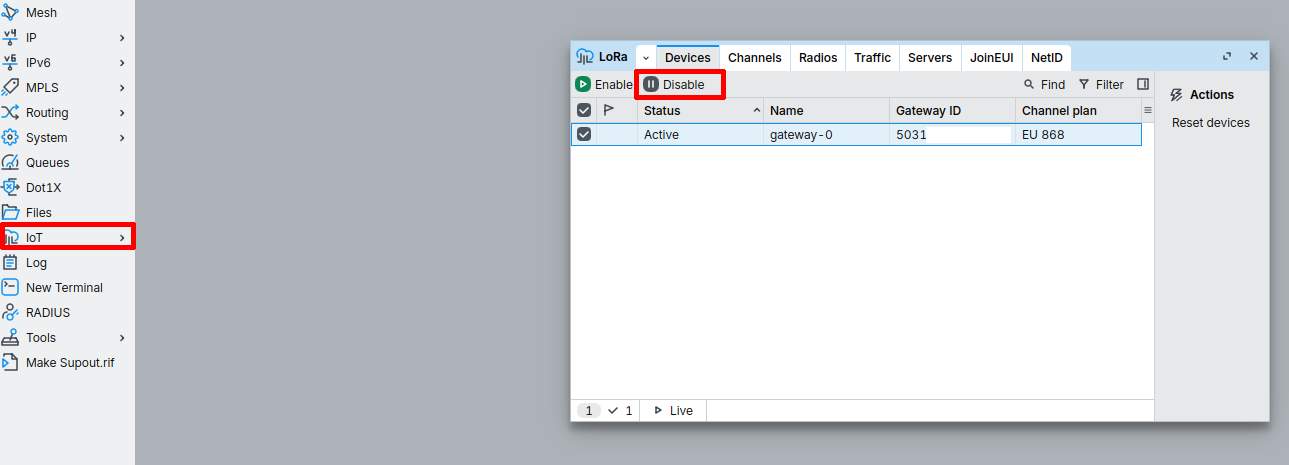

  1. V levém panelu otevřete IoT→ LoRa. Klikněte na řádek v seznamu a zvolte Disable. EMBER: vypnutí karty LoRaWAN

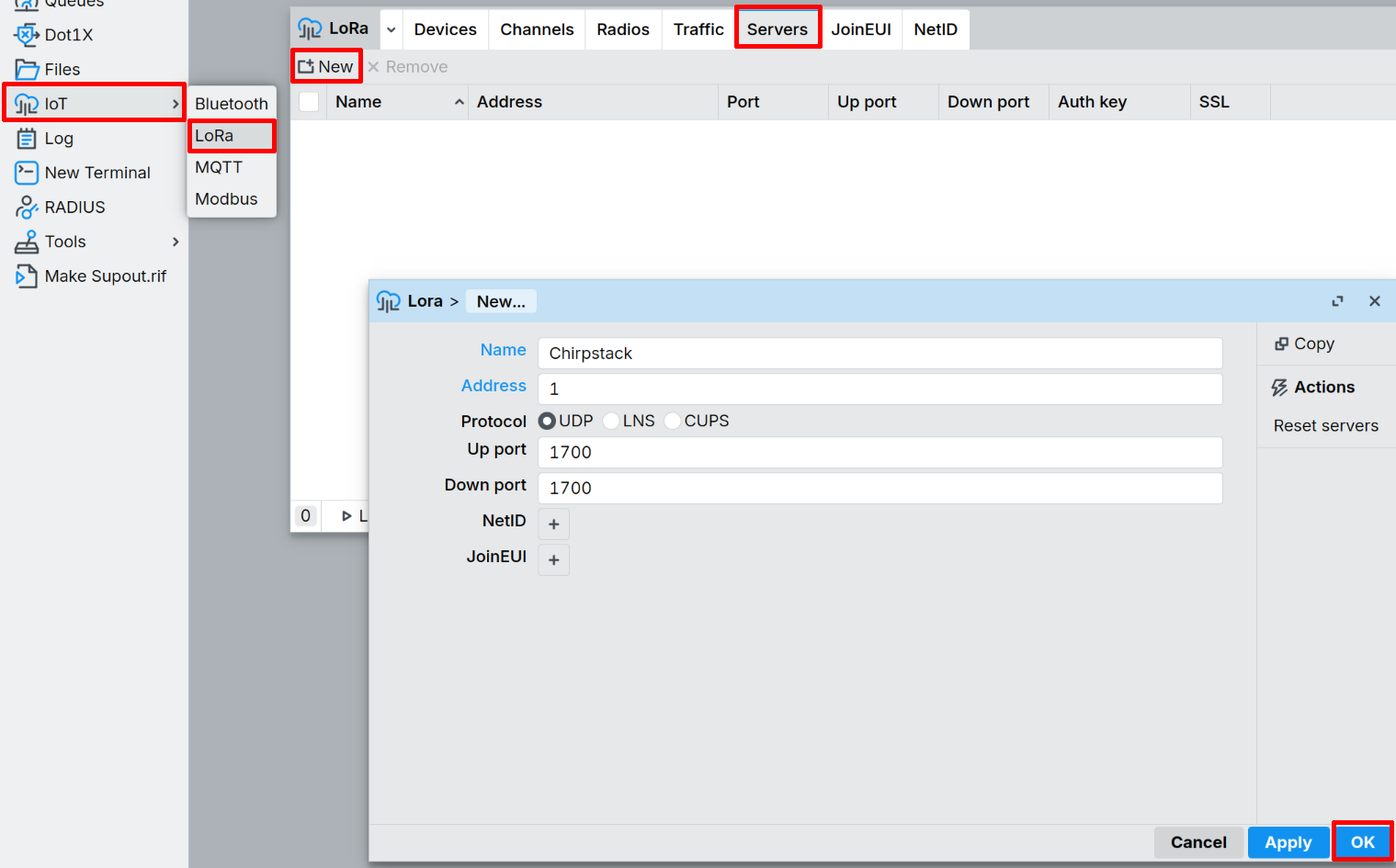

  2. V levém panelu otevřete IoT→ LoRa→ Servers. Zvolte New a vyplňte pole:

  • Name: Chirpstack
  • Address: ENTER_ADDRESS_OF_CHIRPSTACK_SERVER
  • Protocol: UDP
  • Up/Down porty: 1700 (nebo vlastní port) EMBER: přidání serveru ChirpStack

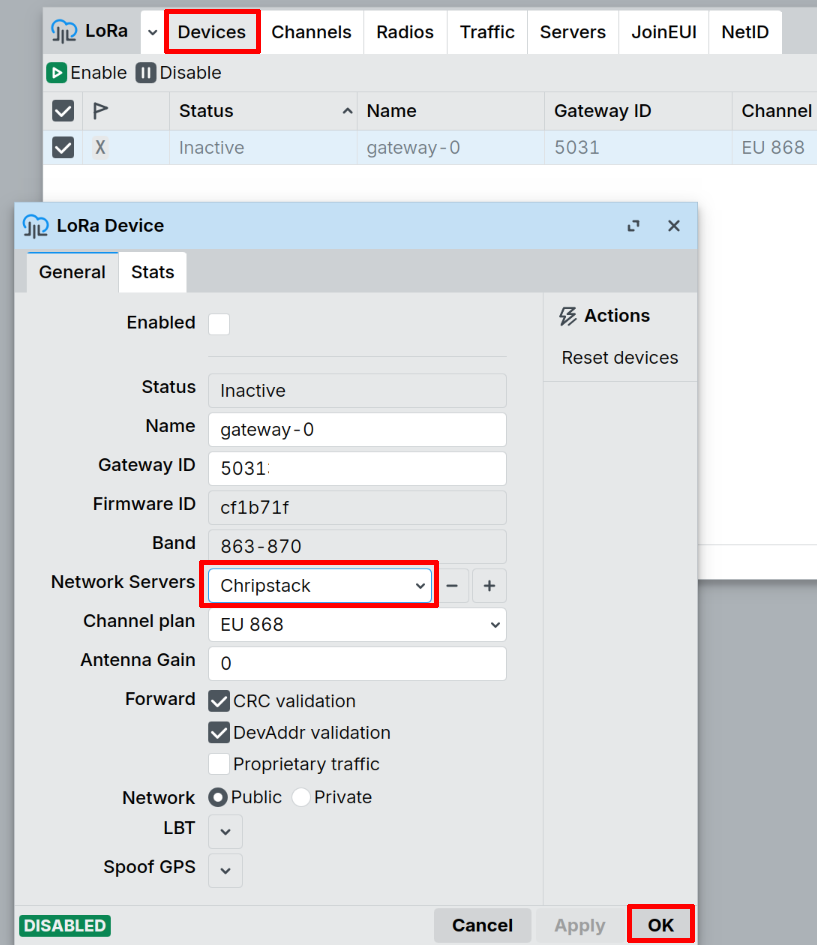

  1. Přejděte na IoT → LoRa → Devices a poklepejte na zařízení. V poli Network Servers zkontrolujte, že je vybrán ChirpStack. Pokud ne, klikněte na + a přidejte ho. EMBER: kontrola síťového serveru

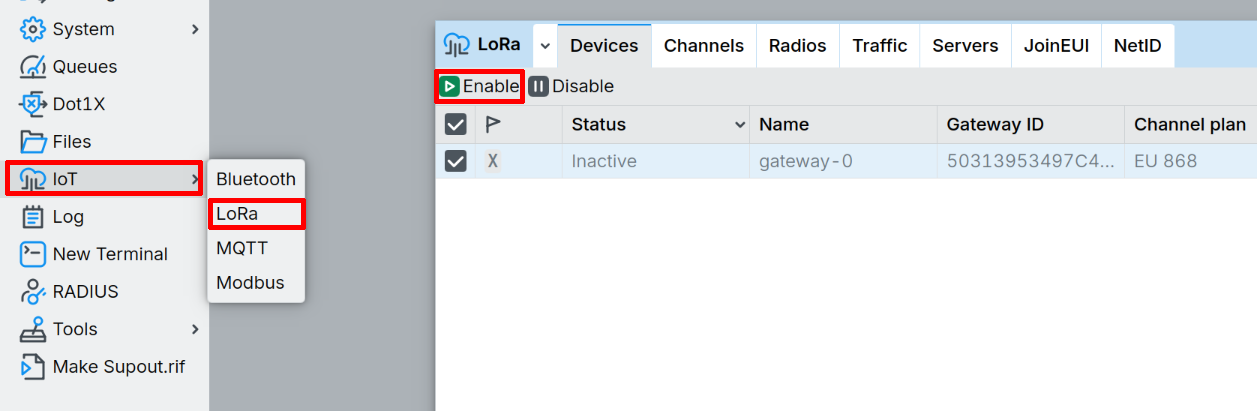

  2. Zapněte kartu LoRa. Přejděte na IoT → LoRa → Devices → Enable EMBER: zapnutí karty LoRaWAN

3) Zaregistrujte EMBER jako bránu v serveru ChirpStack​

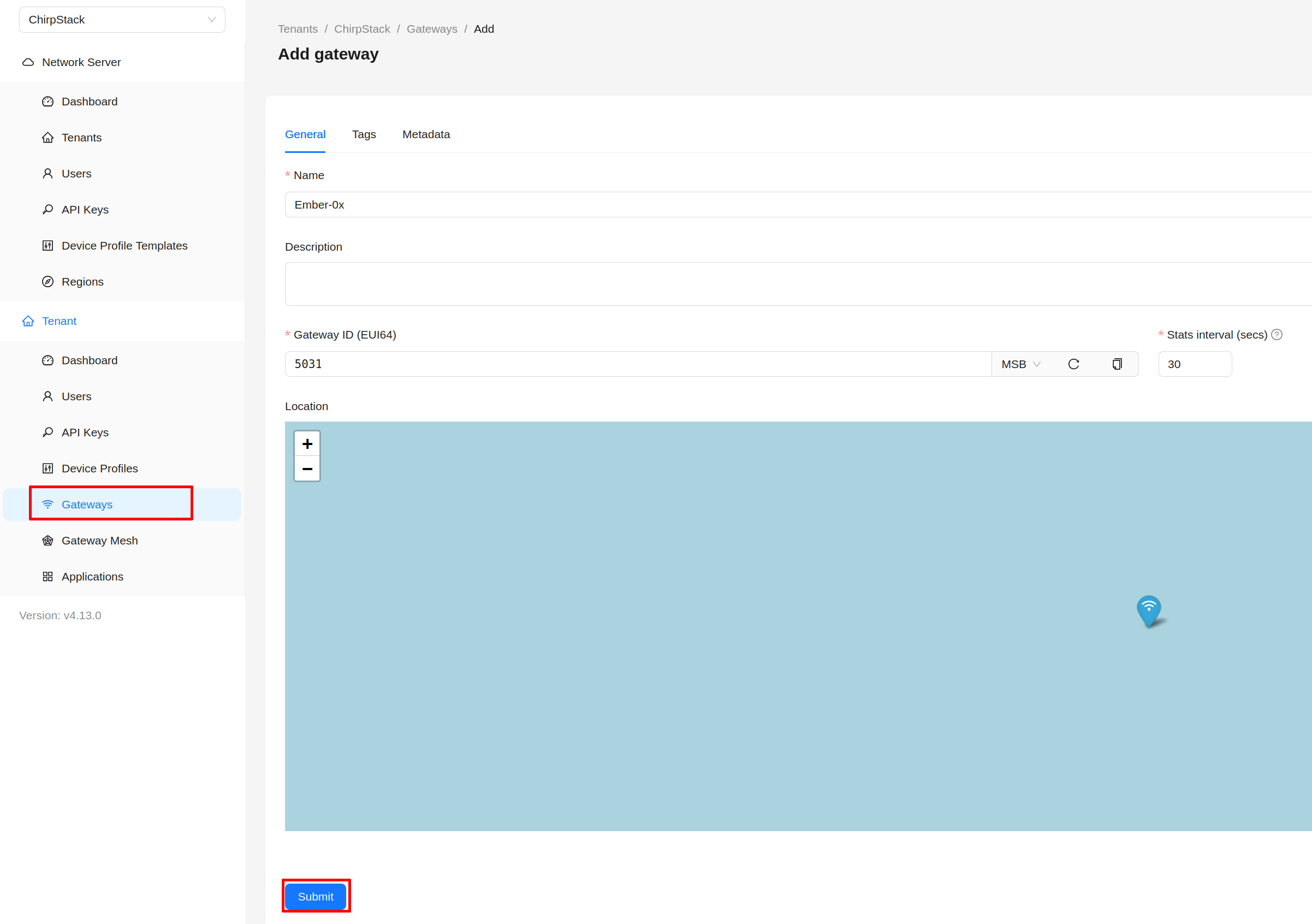

  1. V ChirpStack v4 otevřete Tenant → Gateways.
  2. Klikněte na Add Gateway.
  3. Vyplňte:
    • Name: EMBER-0 (nebo vlastní název)
    • Gateway ID: GATEWAY_ID
    • Stats Interval: YOUR_PREFERENCE
  4. Klikněte na Submit.

ChirpStack v4: Gateways

4) Ověřte provoz brány​

  • Na zařízení EMBER: v WebFig → LoRa → Traffic by se měly zobrazovat příchozí zprávy, když koncová zařízení v okolí vysílají.
  • V ChirpStack: brána by měla vykazovat aktivitu (např. aktualizaci stavu nebo hodnoty „last seen“).

EMBER (brána) pakety pouze přeposílá. Dekódování payloadu se v ChirpStack nastavuje pro každé koncové zařízení/aplikaci zvlášť.

Ukázkový dekodér (CHESTER Clime):
