CHESTER-C1

Tento článek popisuje nosnou desku CHESTER-C1.


Přehled modulu​

CHESTER-C1 je nosná deska pro CHESTER-M, která obsahuje:

  • svorkovnici pro 4 digitální/analogové vstupy
  • 2 výkonová relé
  • svorkovnici rozhraní RS-485
  • dvě svorkovnice 1-Wire
  • měnič DC/DC
  • držák pro 4 baterie velikosti C s napětím 3,6 V

Deska CHESTER-C1 pasuje do krabičky Takachi WP20-28-5Cx.

Technická specifikace​

  • Rozsah vstupního stejnosměrného napětí (VIN): 8-36 V
  • Podporovaná baterie velikosti C: 1 x Saft LSH14 nebo 1 x Saft LS26500*
  • Na vyžádání až 4 x baterie velikosti C nebo 3 x velikosti D (Saft LSH20 nebo LS33000)
  • Jmenovité napětí baterie: 3,6 V
  • Klidový odběr z baterie <2 μA (bez desky CHESTER-M)

* Baterii Saft LS26500 nelze použít s variantou CHESTER-M-E (bez superkondenzátorů).

Podrobnosti najdete na stránce Objednací kódy.

Výkres modulu​

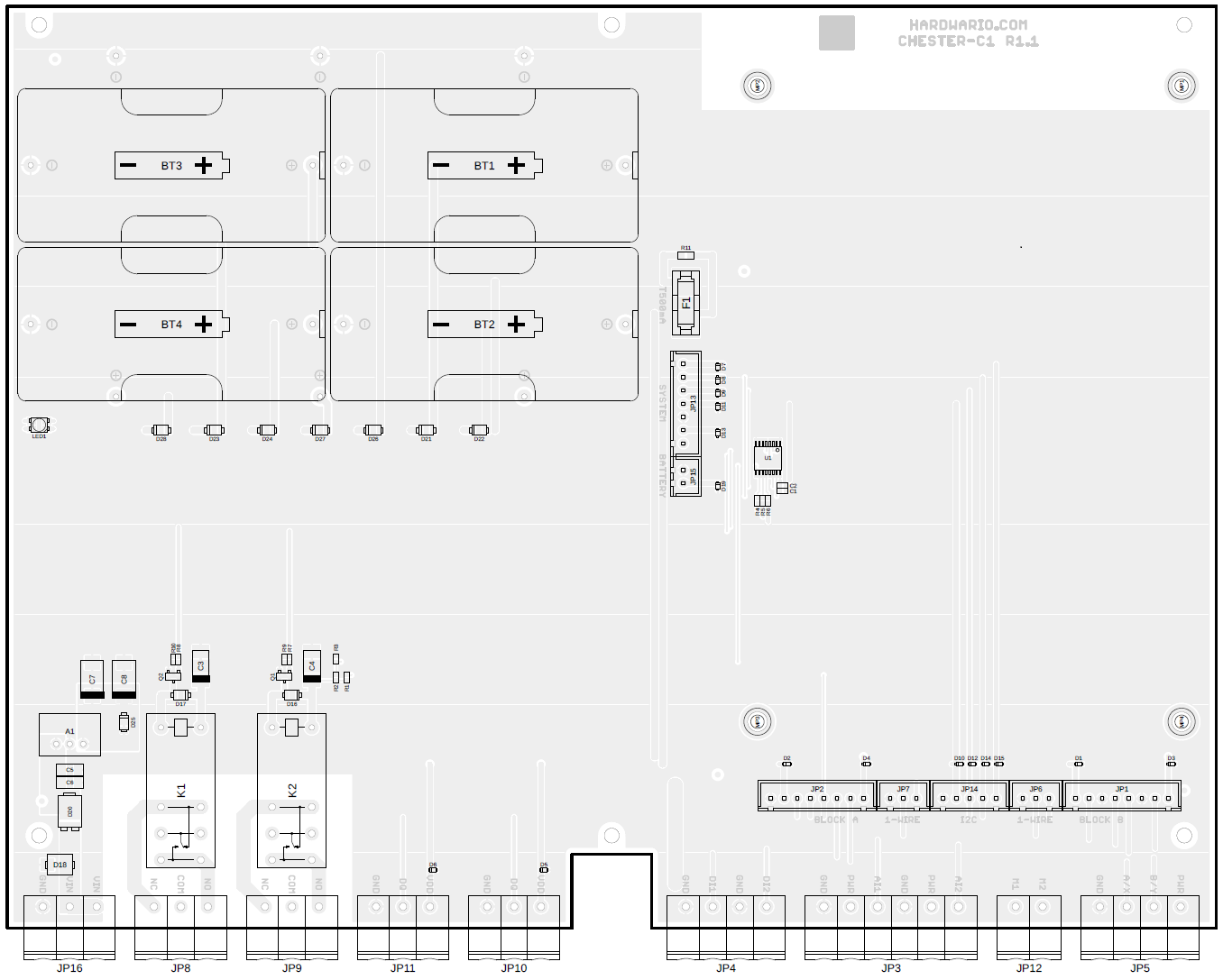

Výkres desky CHESTER-C1 s pozicemi baterií BT1-BT4, relé K1/K2 a svorkovnicemi JP16 až JP5

Přehled vstupů a výstupů​

PoziceNázevPopis signálu
JP16VIN POWERVstup stejnosměrného napájení (VIN 8-36 V)
JP8RELAY 1Výkonový výstup relé 1
JP9RELAY 2Výkonový výstup relé 2
JP111-WIRE3pinová svorkovnice 1-Wire
JP101-WIRE3pinová svorkovnice 1-Wire
JP4DIGITAL2 x digitální I/O
JP3ANALOG2 x analogové I/O + 2 x VIN
JP12NANepoužito
BT1-BT4BATTERY4 x držák velikosti C pro primární článek 3,6 V*
BT5-BT7BATTERY3 x držák velikosti D pro primární článek 3,6 V*

* CHESTER-X SLOT A je ve výchozím stavu obsazený integrovaným modulem CHESTER-X1

** Tlačítkem BYPASS BUTTON spustíte zařízení z baterie, i když není připojené stejnosměrné napájení

Zapojení konektorů​

Konektory bloku A​

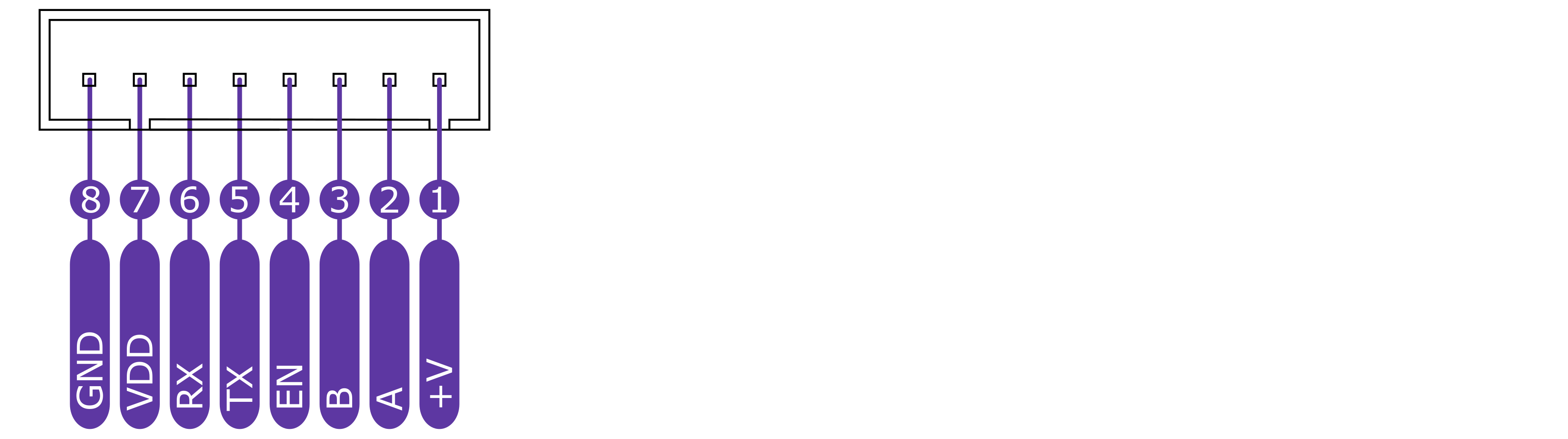

Zapojení konektoru bloku A, piny 1-8: +V, A, B, EN, TX, RX, VDD, GND

Konektory 1-Wire​

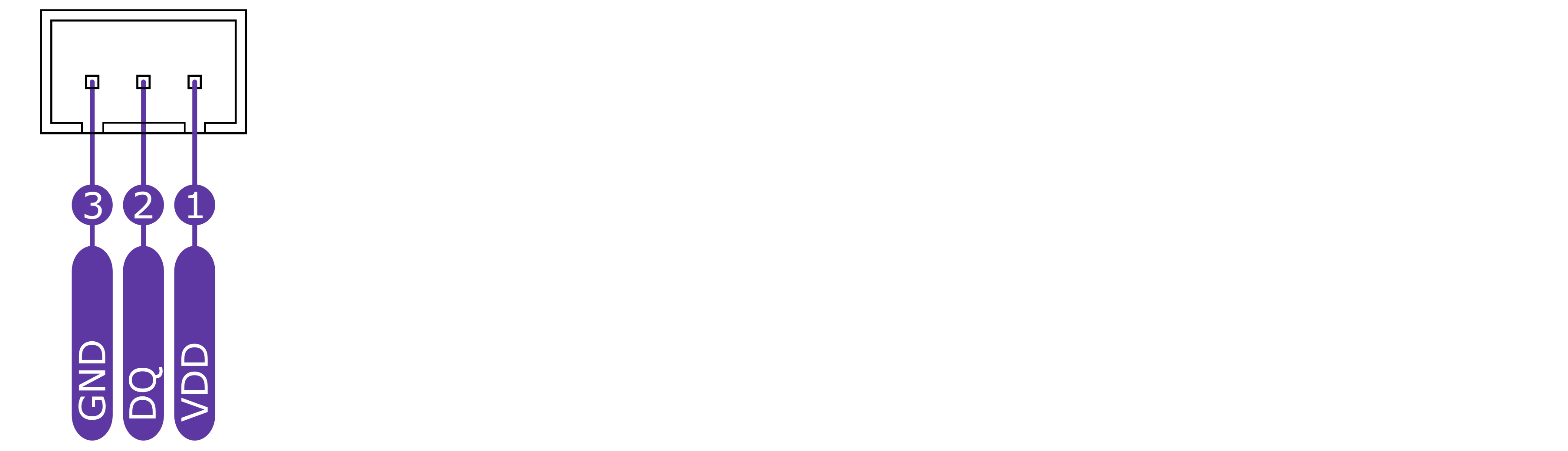

Zapojení konektoru 1-Wire, piny 1-3: VDD, DQ, GND

Konektor I2C​

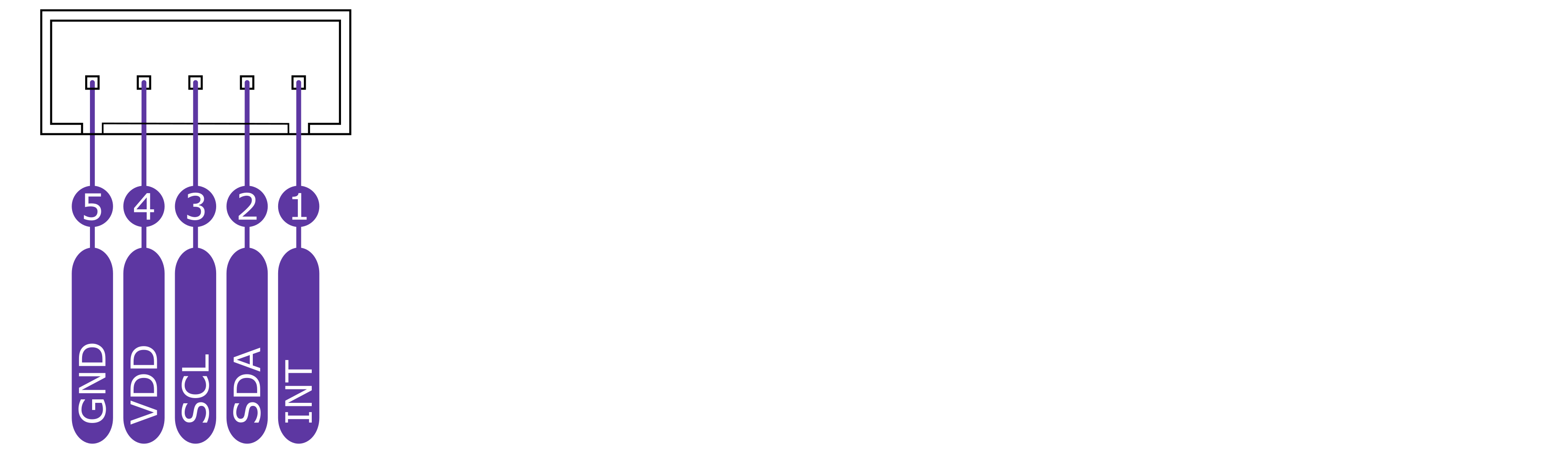

Zapojení konektoru I2C, piny 1-5: INT, SDA, SCL, VDD, GND

Konektor SYSTEM​

Zapojení konektoru SYSTEM, piny 1-7: NC, +V, GND, VDD, SCL, SDA, INT

Konektory bloku B​

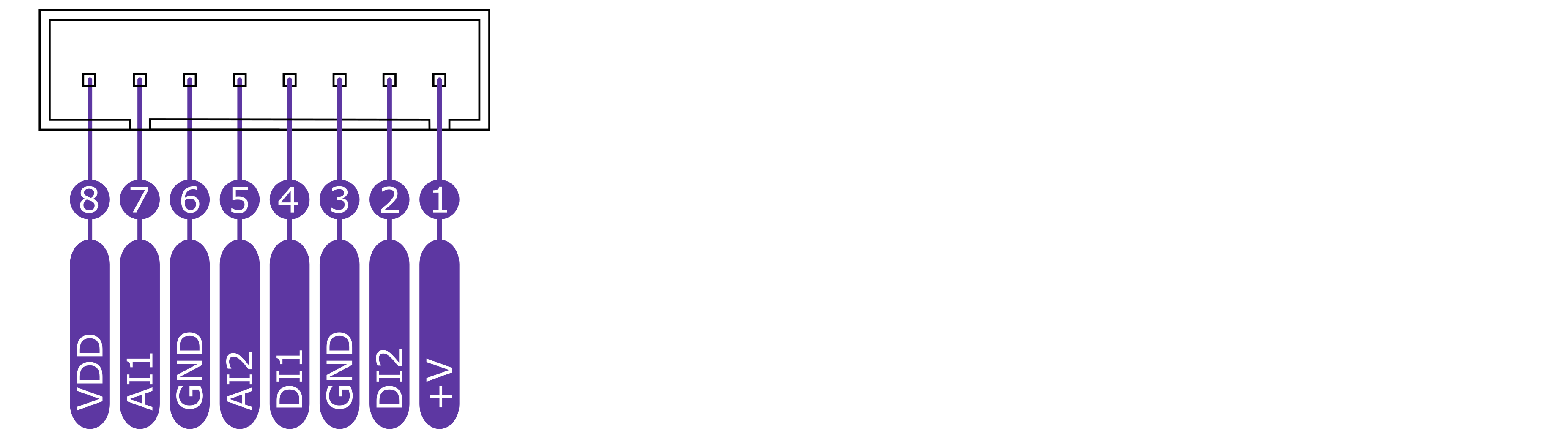

Zapojení konektoru bloku B, piny 1-8: +V, DI2, GND, DI1, AI2, GND, AI1, VDD

Schéma zapojení​

Schéma zapojení se hodí, pokud programujete nízkoúrovňový kód blízko hardwaru, nebo když vás zajímá, jak je systém navržený.

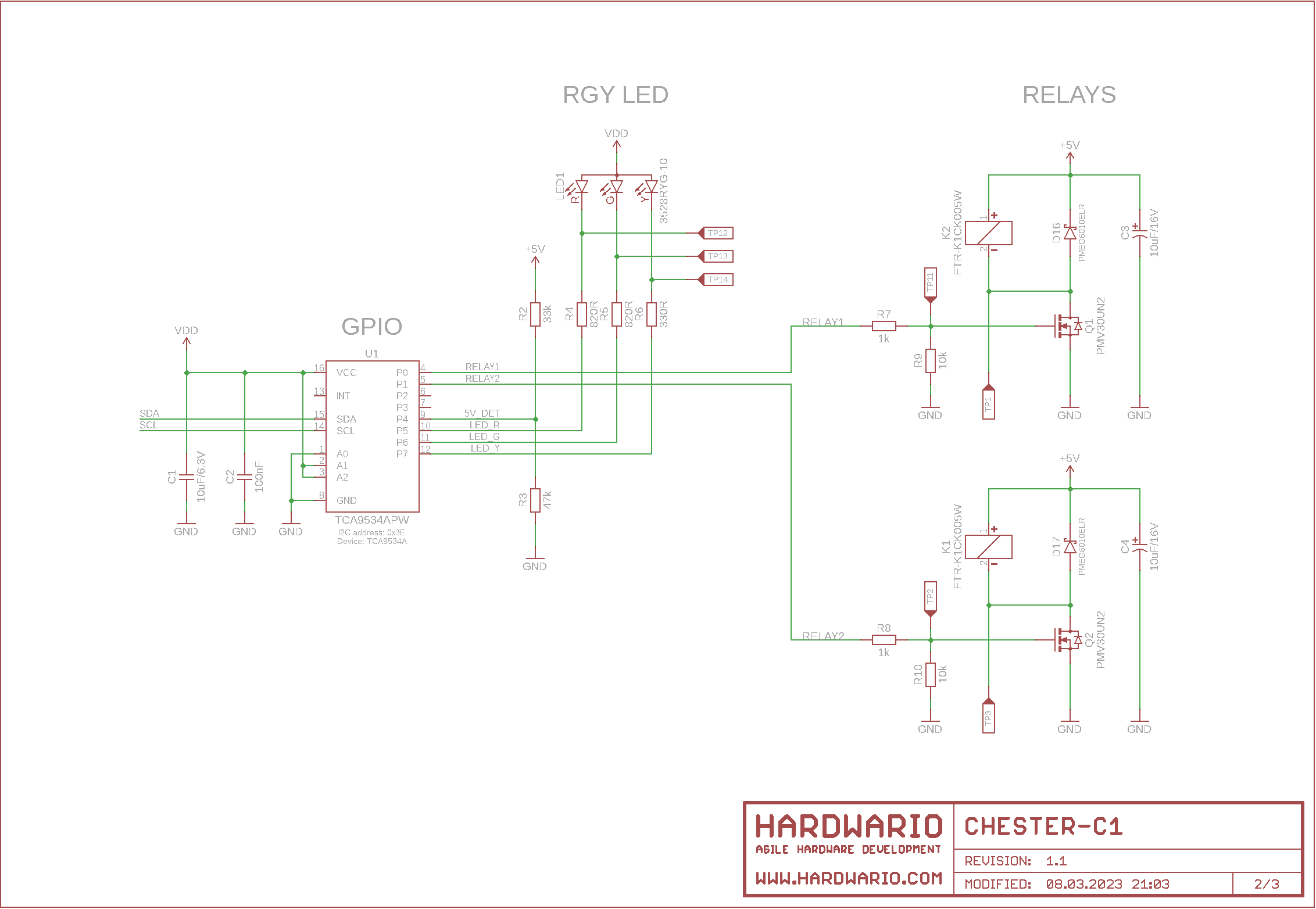

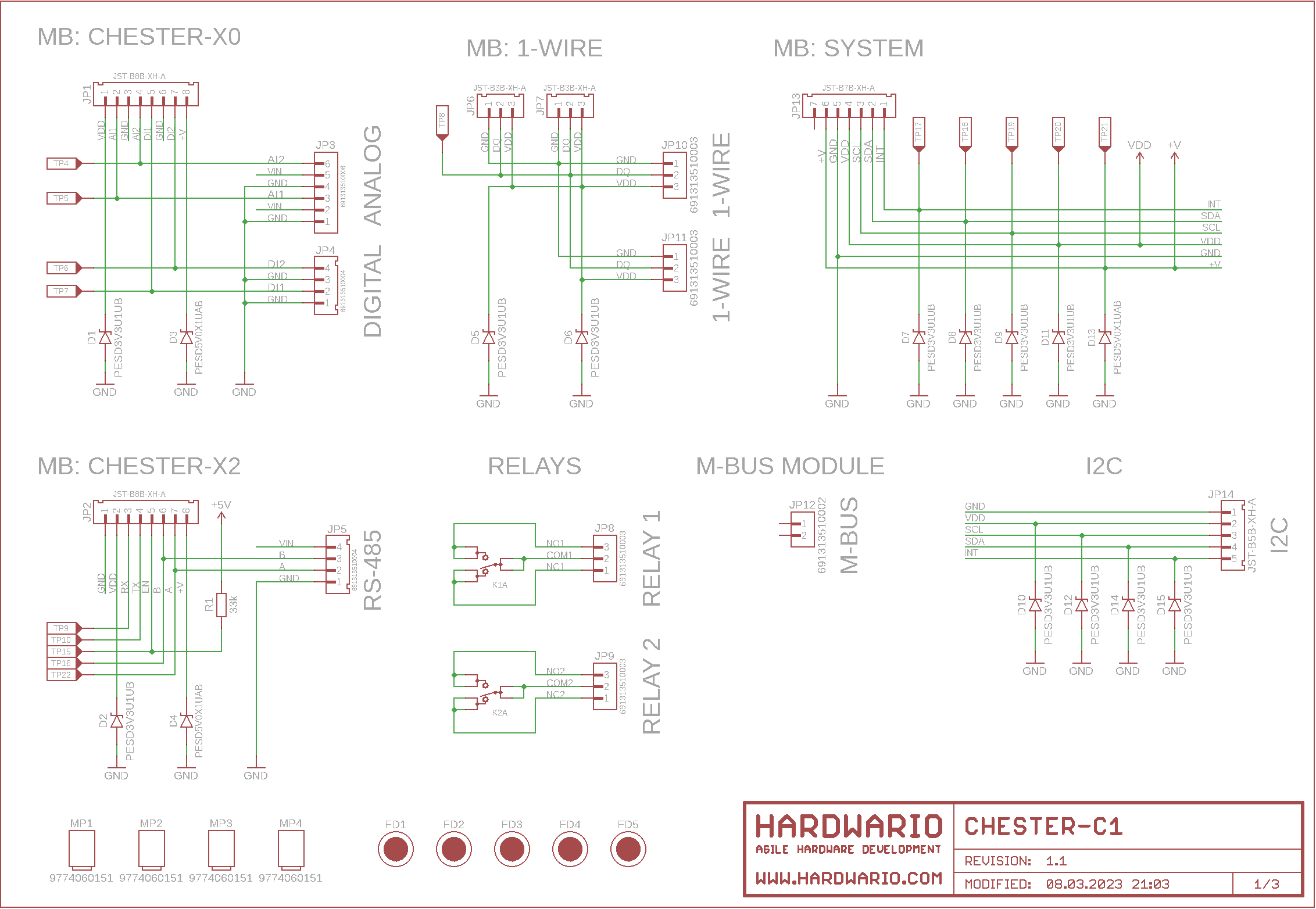

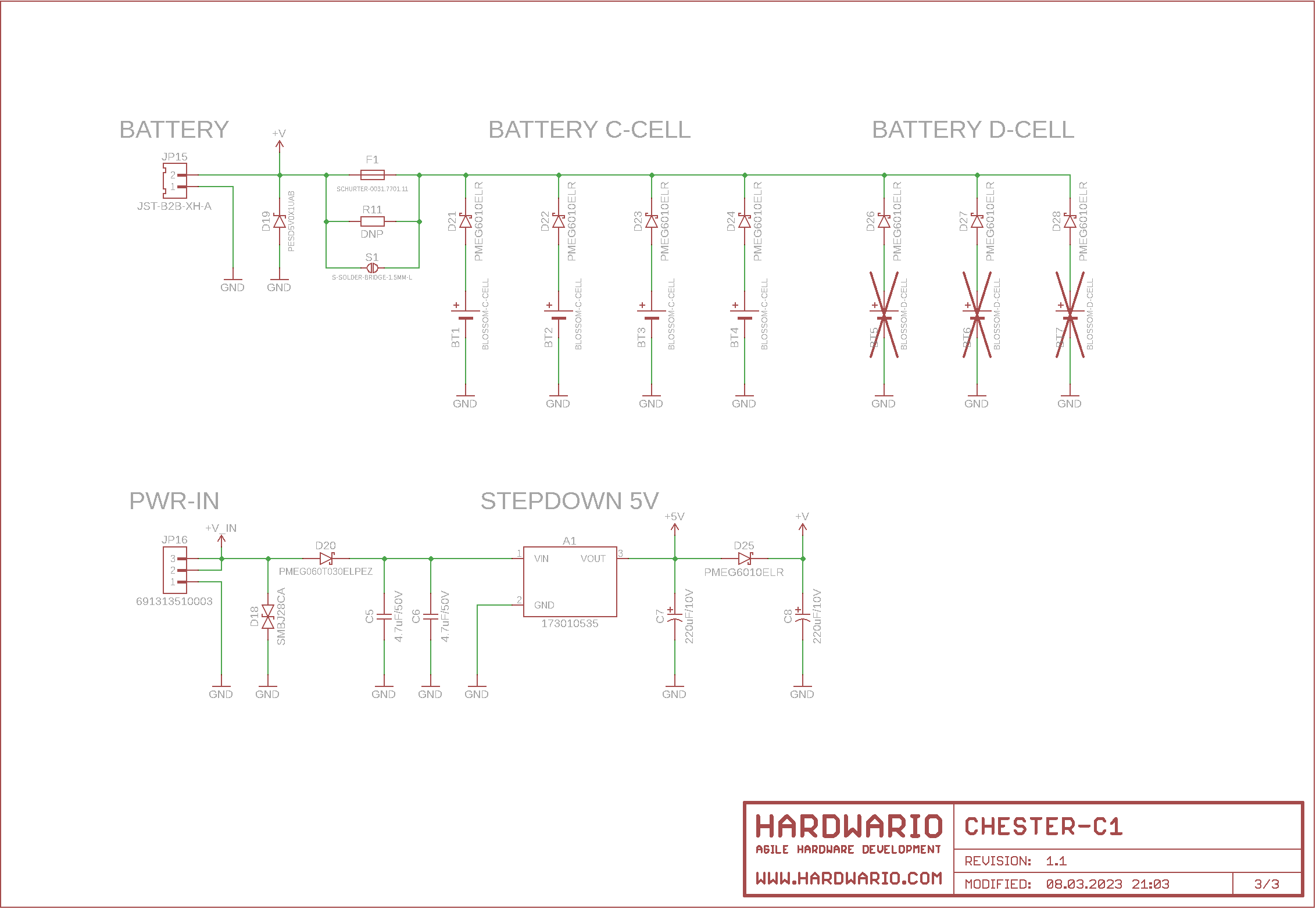

Schéma CHESTER-C1, list 1: konektory základní desky X0 a X2, 1-Wire, SYSTEM, RS-485, relé, M-Bus a I2C Schéma CHESTER-C1, list 2: expandér GPIO TCA9534A, RGY LED a budicí obvody relé Schéma CHESTER-C1, list 3: zapojení baterií velikosti C/D, napájecí vstup a snižující měnič 5 V
