CHESTER-X0

Tento článek popisuje rozšiřující modul CHESTER-X0 se čtyřmi vstupně-výstupními kanály. Modul se dodává ve dvou variantách:

  • CHESTER-X0A se zvyšujícím měničem 5,0 V

  • CHESTER-X0B bez zvyšujícího měniče 5,0 V

Přehled modulu​

Každý kanál může sloužit jako:

  • Digitální vstup a výstup
  • Analogový vstup a výstup
  • Napěťový vstup 0–26 V*****
  • Proudová smyčka 4–20 mA
  • Vstup pro bezpotenciálový kontakt
  • Vstup NPN a PNP
  • Napájecí výstup
    • X0A se zvyšujícím měničem: 5 V
    • X0B bez zvyšujícího měniče: standardní 3,0 V (pájená propojka VDD) nebo na vyžádání bateriová větev V+ (pájená propojka V+)

* Základní deska CHESTER-M má na pinech svorkovnic Ax a Bx ochranné diody TVS, které začínají chránit GPIO nad 28 V. Teoreticky lze měřit i napětí vyšší než 26 V, ochrana ale měření zkresluje; jinak je nutné si diody TVS vyžádat neosazené, nebo je odstranit.

Elektrická specifikace​

  • Trvalý výstupní proud: 50 mA
  • Omezení špičkového výstupního proudu: 150 mA

Schéma zapojení kanálu​

Podle použití můžete u každého kanálu zapnout:

  • Pull-up rezistor 330 kΩ (PUX)
  • Pull-down rezistor 249 Ω (PDX)
  • Napěťový dělič (zesílení 1/11) (100 kΩ, 10 kΩ) (CLX)
  • Zvyšující měnič 5 V (pouze CHESTER-X0A) (ONX)

Zapojení jednoho kanálu ukazuje tento obrázek:

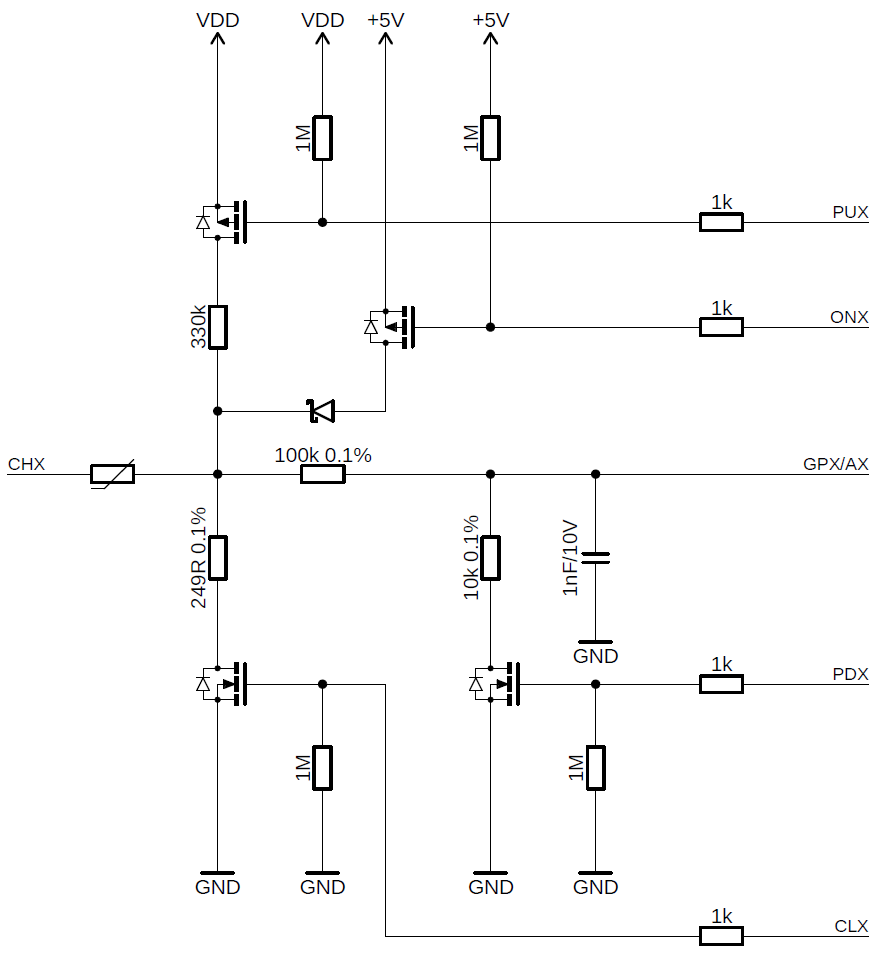

Obvod jednoho kanálu: vstup CHX s varistorem, pull-up PUX, pull-down PDX, dělič CLX a spínač 5 V ONX na GPX/AX

Konfigurační tabulka​

Konfigurace závisí na způsobu použití.

Signály PUx, CLx, PDx a ONx odpovídají schématu výše. Zelené zaškrtnutí ✅ znamená, že expandér GPIO na sběrnici I2C nebo modul X0 nastaví tento konfigurační signál na logickou jedničku. Tabulka ale slouží jen k pochopení režimů. Stačí znát režim uvedený ve sloupci ctr_x0_set_mode.

PoužitíPUxCLxPDxONxSDK ctr_x0_set_mode
Analogový vstup 0–26 V✅CTR_X0_MODE_AI_INPUT
Bezpotenciálový kontakt✅CTR_X0_MODE_DEFAULT
Vstup NPN✅CTR_X0_MODE_NPN_INPUT
Vstup PNP✅CTR_X0_MODE_PNP_INPUT
Proudová smyčka 4–20 mA✅✅CTR_X0_MODE_CL_INPUT
Zdroj napájení✅CTR_X0_MODE_PWR_SOURCE
Analogový výstup 0-VDDCTR_X0_MODE_DEFAULT
Digitální vstupCTR_X0_MODE_DEFAULT
Digitální výstupCTR_X0_MODE_DEFAULT

Schéma zapojení pinů zařízení CHESTER​

Rozložení pinů svorkovnice CHESTER-X0, piny 1–8: VDD, CH1, GND, CH2, CH3, GND, CH4, +V

Zapojení pinů a jejich funkce​

PoziceNázev signáluPopis signálu
1VDDSystémová větev VDD 3,0 V
2CH1Kanál 1
3GNDSystémová zem
4CH2Kanál 2
5CH3Kanál 3
6GNDSystémová zem
7CH4Kanál 4
8+VSystémová kladná větev (*)

*Poznámka: Napětí systémové kladné větve závisí na variantě napájení zařízení CHESTER.

Schéma zapojení​

Schéma zapojení se hodí, pokud programujete nízkoúrovňový kód blízko hardwaru, nebo když vás zajímá, jak je systém navržený.

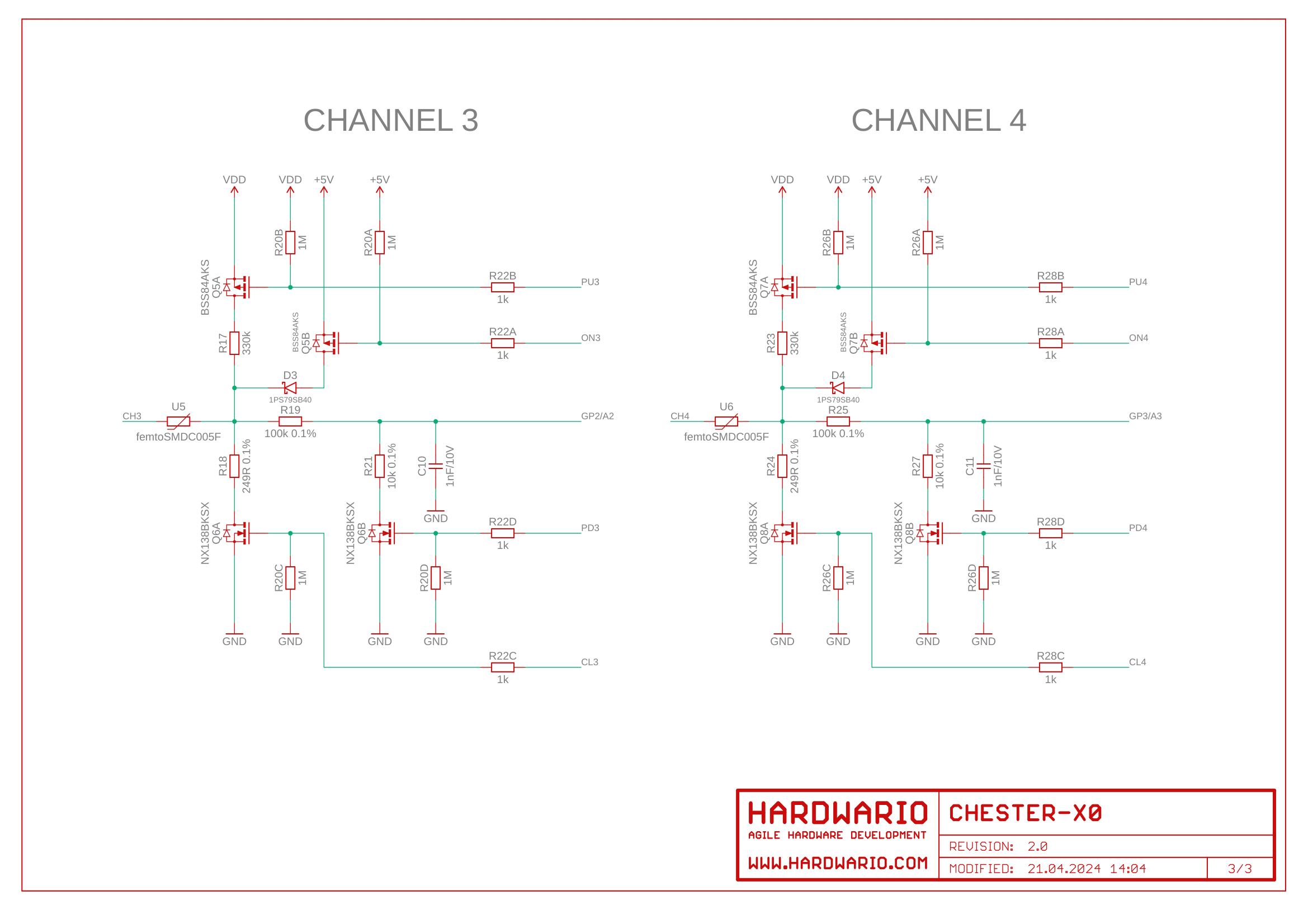

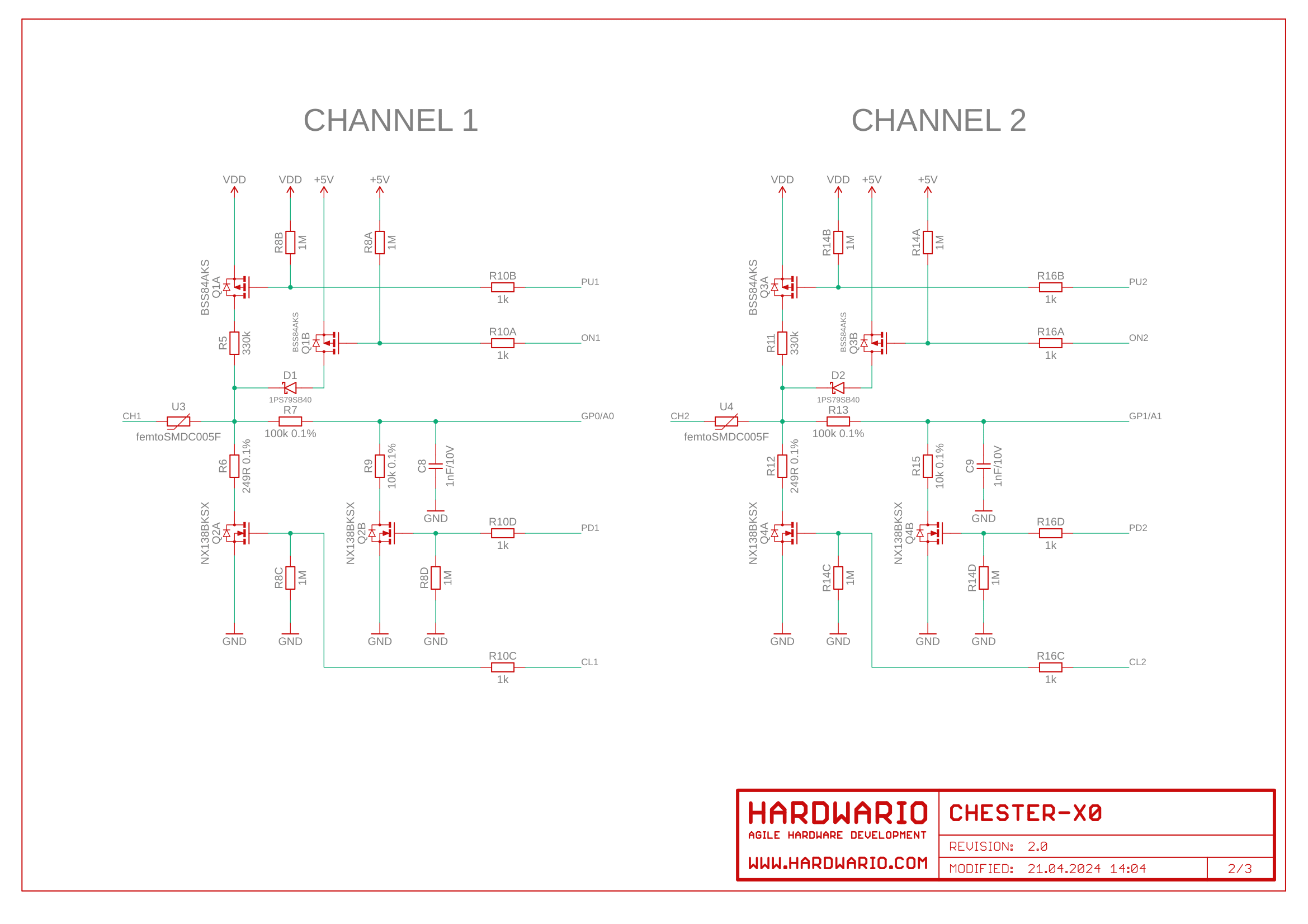

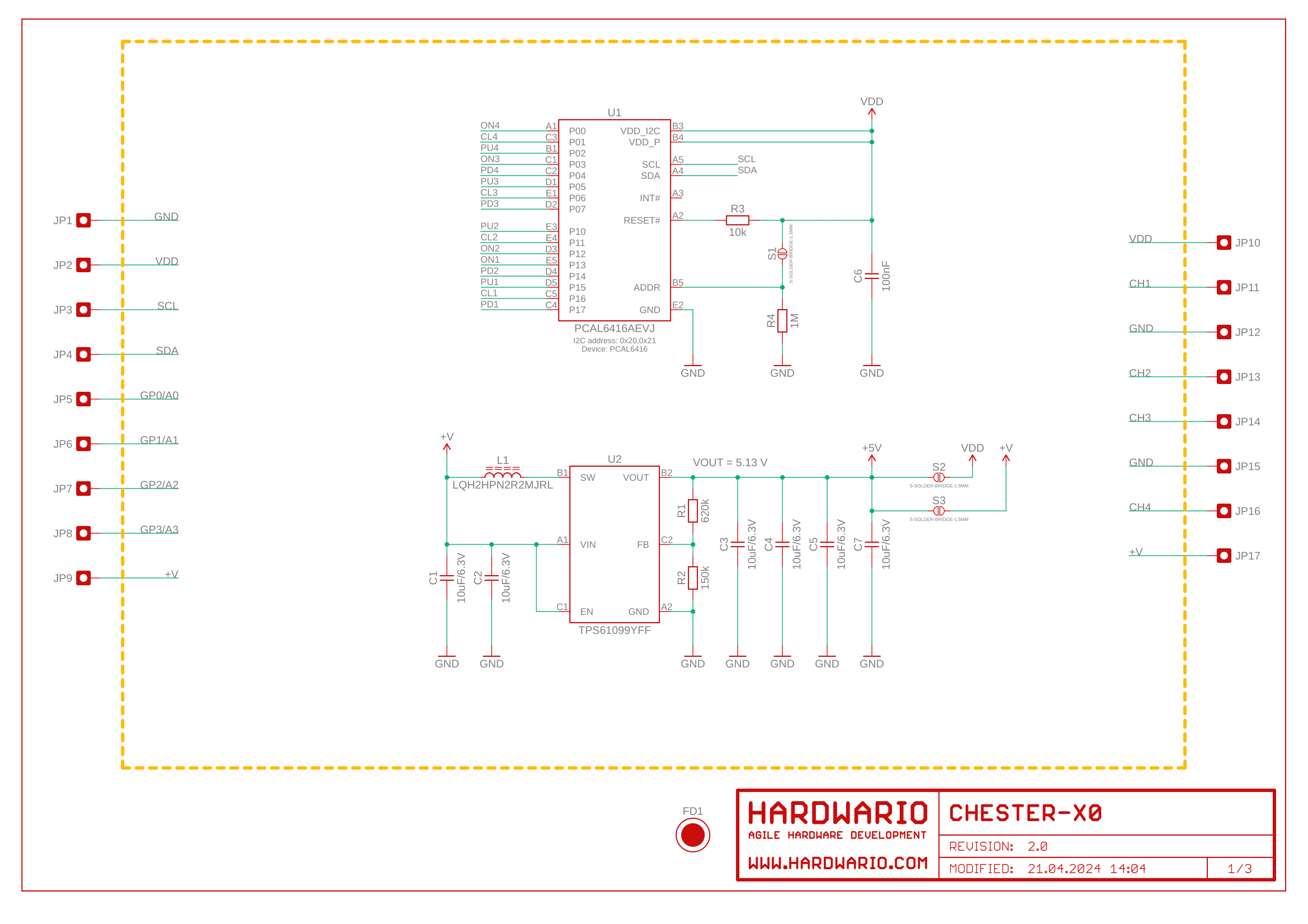

Schéma CHESTER-X0, list 1: expandér GPIO PCAL6416A a zvyšující měnič TPS61099 s pinovými lištami modulu Schéma CHESTER-X0, list 2: spínací obvody konfigurace kanálů 1 a 2 Schéma CHESTER-X0, list 3: spínací obvody konfigurace kanálů 3 a 4

Výkres modulu​

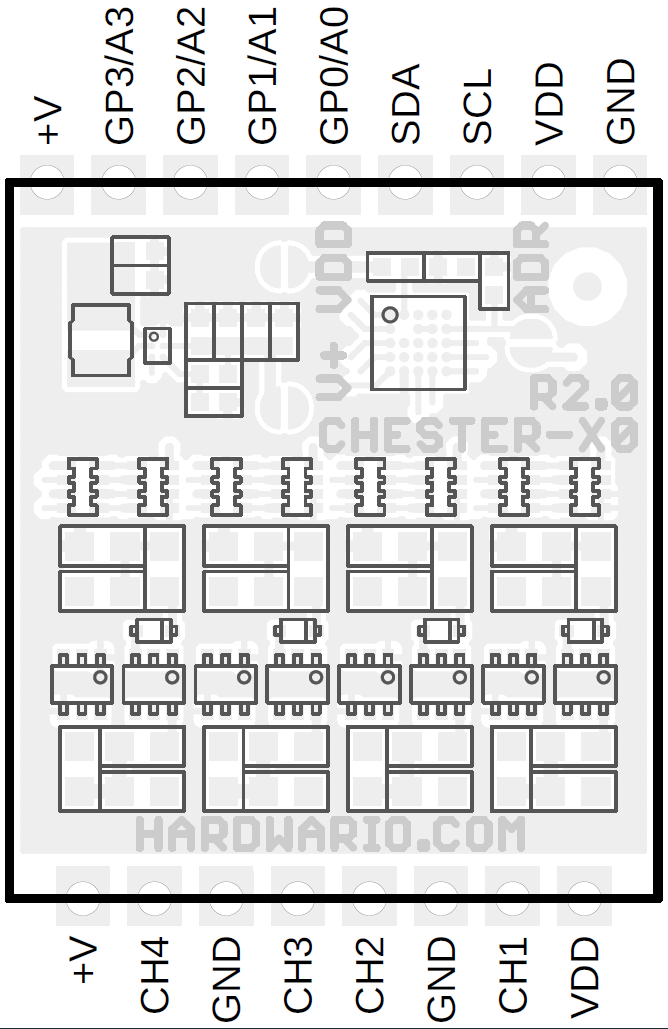

Obrys desky CHESTER-X0 se signály na hranách: +V, GP0-GP3, SDA, SCL, VDD, GND nahoře; +V, CH1-CH4, GND, VDD dole
