CHESTER-K1

Rozšiřující modul CHESTER-K1, červená deska s operačními zesilovači a půlenými prokovenými otvory (castellated) pro oba sloty

Schéma zapojení pinů zařízení CHESTER​

Svorkovnice modulu CHESTER-K1: slot A obsahuje GND, INP1, INM1, VOUT1, GND, INP2, INM2, VOUT2; slot B totéž pro kanály 3 a 4

Rozšiřující modul CHESTER-K1 zabírá oba sloty, A i B, a používá tedy svorky A1 až A8 (levá svorkovnice na obrázku výše) a B1 až B8 (pravá svorkovnice na obrázku výše).

Signály proudového transformátoru​

SignálBarva vodiče
GNDČerná
INPBílá
INMŽlutá
VOUTČervená

Schéma zapojení​

Schéma zapojení se hodí, pokud programujete nízkoúrovňový kód blízko hardwaru, nebo když vás zajímá, jak je systém navržený.

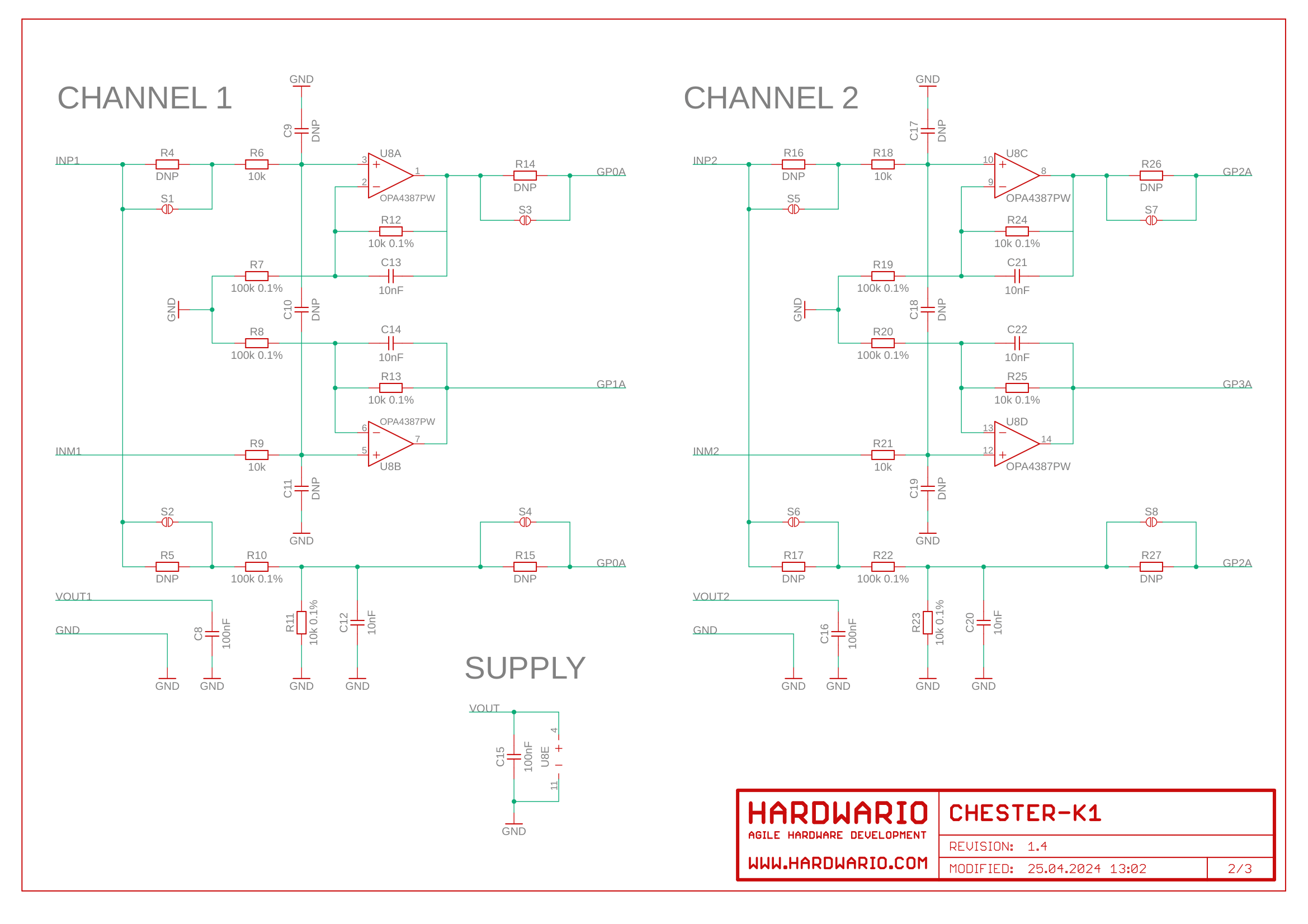

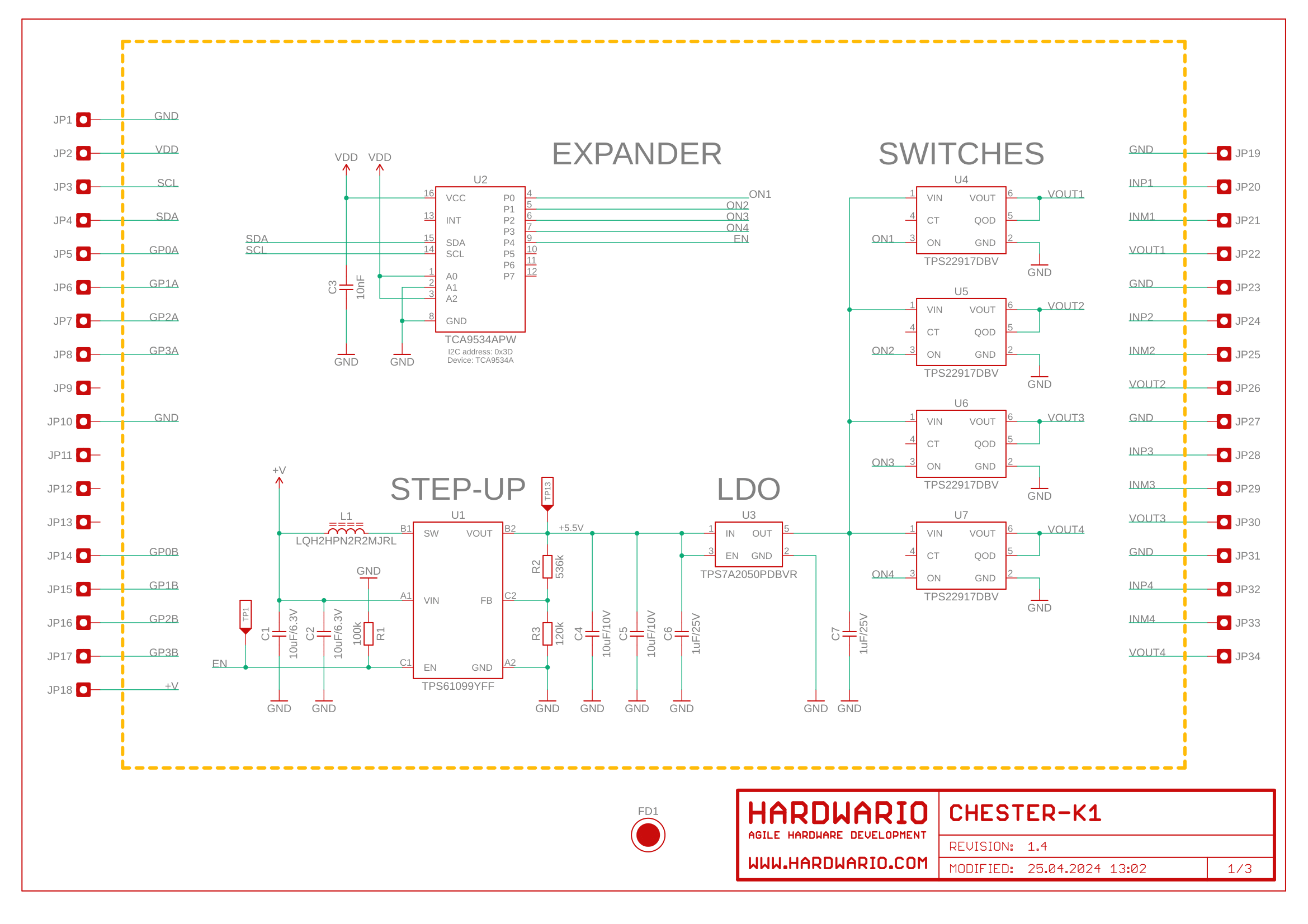

Schéma CHESTER-K1, list 1: expandér TCA9534A, napájení se zvyšujícím měničem a LDO a čtyři zátěžové spínače TPS22917 Schéma CHESTER-K1, list 2: obvody diferenciálních zesilovačů pro vstupní kanály 1 a 2 Schéma CHESTER-K1, list 3: obvody diferenciálních zesilovačů pro vstupní kanály 3 a 4
