CHESTER-X4

Tento článek popisuje rozšiřující modul CHESTER-X4.


Přehled modulu​

Modul CHESTER-X4 obsahuje snižující (step-down) měnič DC/DC, který zařízení napájí z externí linky 6-28 VDC (VIN), a měří také vstupní napětí. Navíc má 4 spínače P-MOS, kterými lze ze vstupu VIN napájet nezávislé zátěže.

Ochrana výstupů​

Každý ze čtyř výstupů chrání vratná pojistka PTC (femtoSMDC005F). Výstup spolehlivě dodá trvalý proud 50 mA, pojistka vybavuje přibližně při 150 mA.

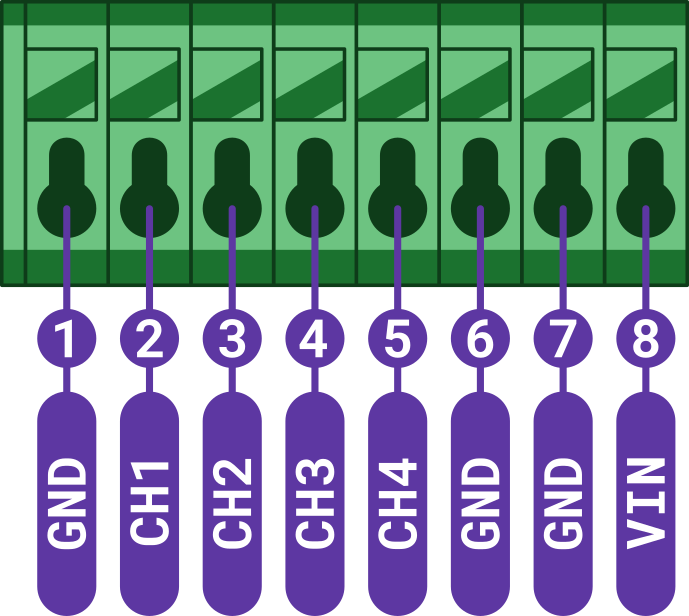

Schéma zapojení pinů zařízení CHESTER​

Piny svorkovnice 1–8 přiřazené k GND, CH1, CH2, CH3, CH4, GND, GND, VIN

Zapojení pinů a jejich funkce​

PoziceNázev signáluPopis signálu
1GNDSystémová zem
2CH1Spínač napěťového výstupu kanálu 1
3CH2Spínač napěťového výstupu kanálu 2
4CH3Spínač napěťového výstupu kanálu 3
5CH4Spínač napěťového výstupu kanálu 4
6GNDSystémová zem
7GNDSystémová zem
8VINVstup stejnosměrného napájecího napětí (6-28 V)

Schéma zapojení​

Schéma zapojení se hodí, pokud programujete nízkoúrovňový kód blízko hardwaru, nebo když vás zajímá, jak je systém navržený.

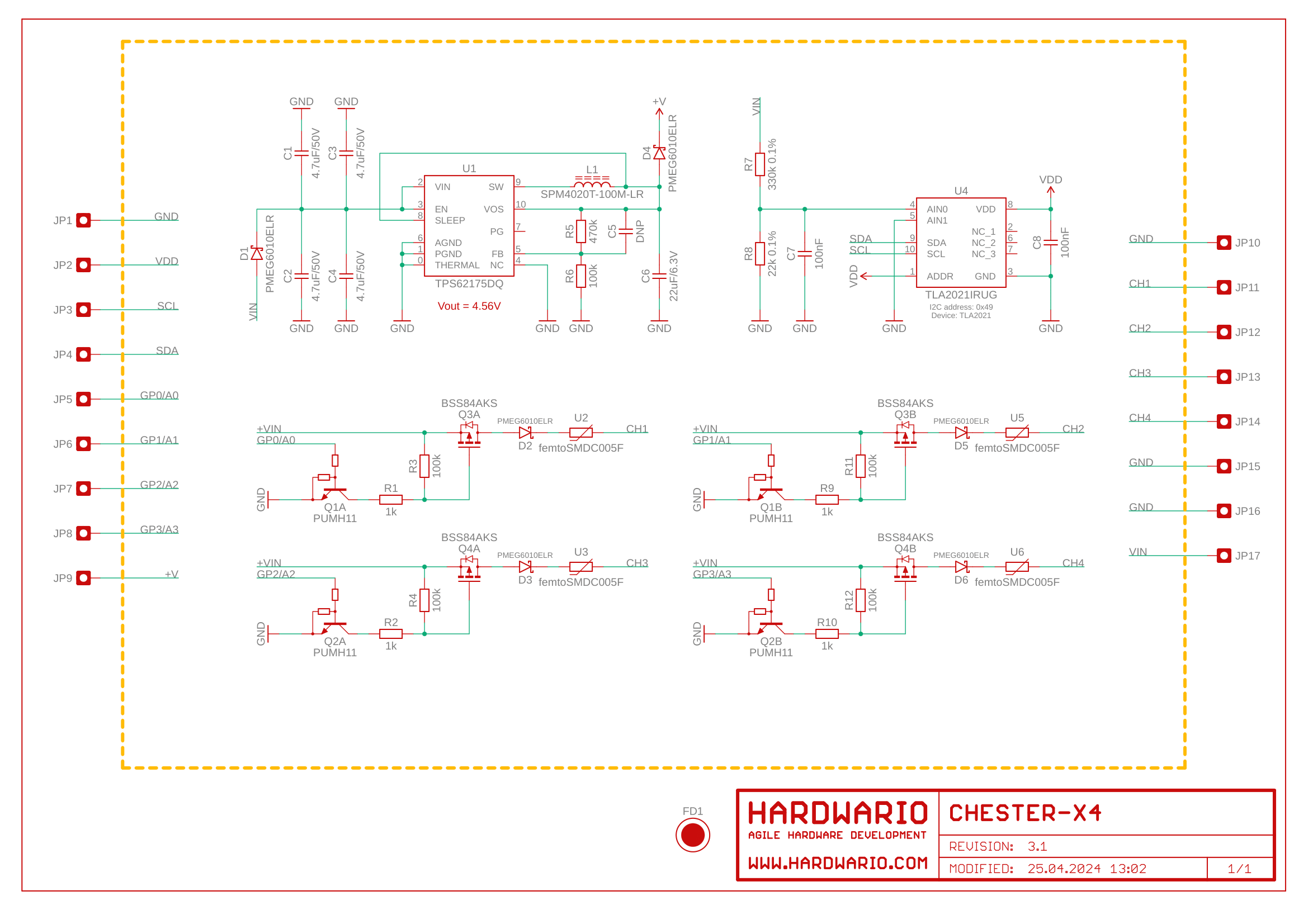

Schéma CHESTER-X4 R3.1: snižující měnič TPS62175, ADC TLA2021 a čtyři jištěné výstupní spínače P-MOS

Výkres modulu​

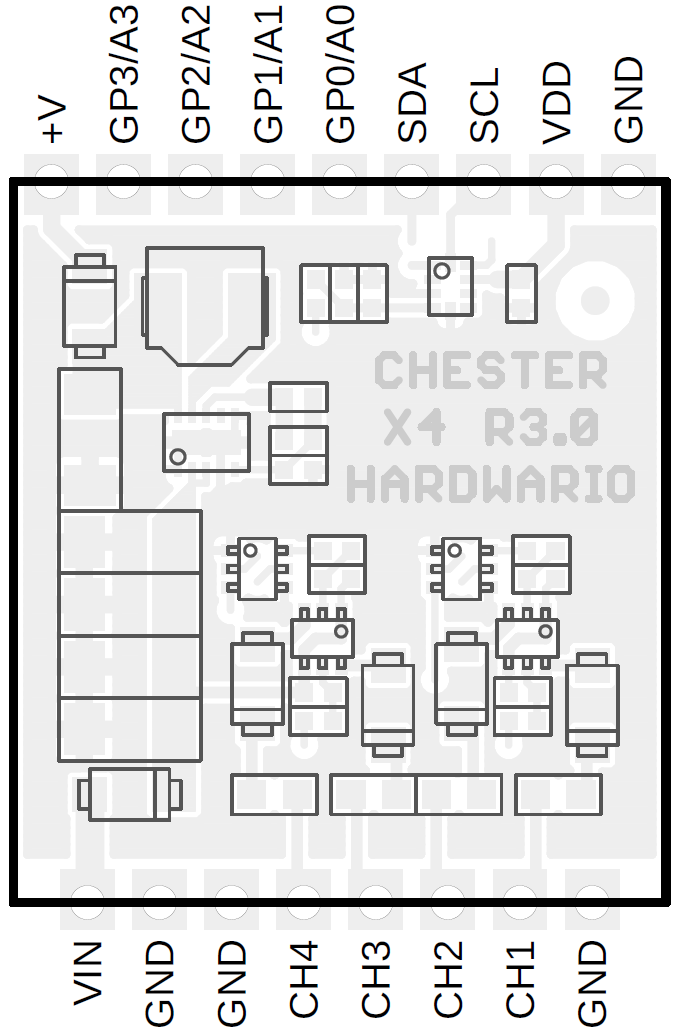

Osazovací výkres CHESTER-X4 se signály slotu nahoře a svorkami VIN, GND a CH1–CH4 dole
