Konfigurace hotspotu

V tomto článku najdete podrobnosti o konfiguraci zařízení EMBER Hotspot. Je definována konfiguračním skriptem RouterOS.

Koncept systému​

Pro službu EMBER existuje alespoň jedna lokalita, ale můžete použít několik instancí síťového serveru a několik lokalit.

Minimální konfigurace lokality je:

  • Jedno zařízení LoRaWAN (například CHESTER)

  • Jedna brána LoRaWAN (EMBER Hotspot)

  • Jedna instance serveru LoRaWAN (ChirpStack nebo The Things Stack — vlastní hosting, nebo provozovaný společností HARDWARIO jako managovaná služba)

Každé zařízení EMBER Hotspot může obsloužit více než 100 zařízení LoRaWAN, pokud jsou v rádiovém pokrytí.

tip

Redundantní konfigurace lokality vyžaduje minimálně dvě jednotky EMBER Hotspot (obě v rádiovém pokrytí zařízení).

IP adresy​

Toto jsou rozhraní, na která se IP adresy vztahují:

  • WAN Ethernet – přiřazeno pomocí DHCP klienta

  • LAN Ethernet – neroutovaná 172.31.255.254

    caution

    Toto rozhraní poskytuje funkci DHCP serveru.

  • LTE Modem – přiřazeno dynamicky operátorem LTE

  • OpenVPN endpoint – 192.168.16.10 pro 1. hotspot, 192.168.16.11 pro 2. hotspot atd.

  • WireGuard endpoint – 192.168.17.10 pro 1. hotspot, 192.168.17.11 pro 2. hotspot atd.

Výchozí zařízení EMBER Hotspot má následující přihlašovací údaje:

  • Uživatelské jméno: admin

  • Heslo: ember

Správa je dostupná prostřednictvím těchto služeb:

  • SSH – přístup ke vzdálenému shellu

  • WinBox – konfigurační aplikace pro desktop

  • WebFig – webová konfigurační aplikace

  • RouterOS API – HTTP REST API

Přístup je omezen z LAN IP sítě 172.31.255.0/24 a z VPN endpointů managované služby 192.168.16.1 + 192.168.17.1.

VPN tunely​

Managovaná služba HARDWARIO je propojena se všemi jednotkami EMBER Hotspot dvěma nezávislými VPN tunely přes internetové připojení LTE:

  • OpenVPN – VPN na bázi TCP pro provoz LoRaWAN

  • WireGuard – VPN na bázi UDP pro vzdálenou správu zařízení EMBER Hotspot

Základ protokolu​

Podporovaný protokol LoRaWAN je založen na specifikaci LoRaWAN.

Podporovaná konektivita LTE je založena na specifikacích 3GPP.

Konvence pojmenování​

Název zařízení EMBER Hotspot je složen z identifikátoru zákazníka + indexu managované služby + indexu zařízení EMBER Hotspot.

/system identity set name=ember-<customer identifier>-<01>-hotspot-<01>

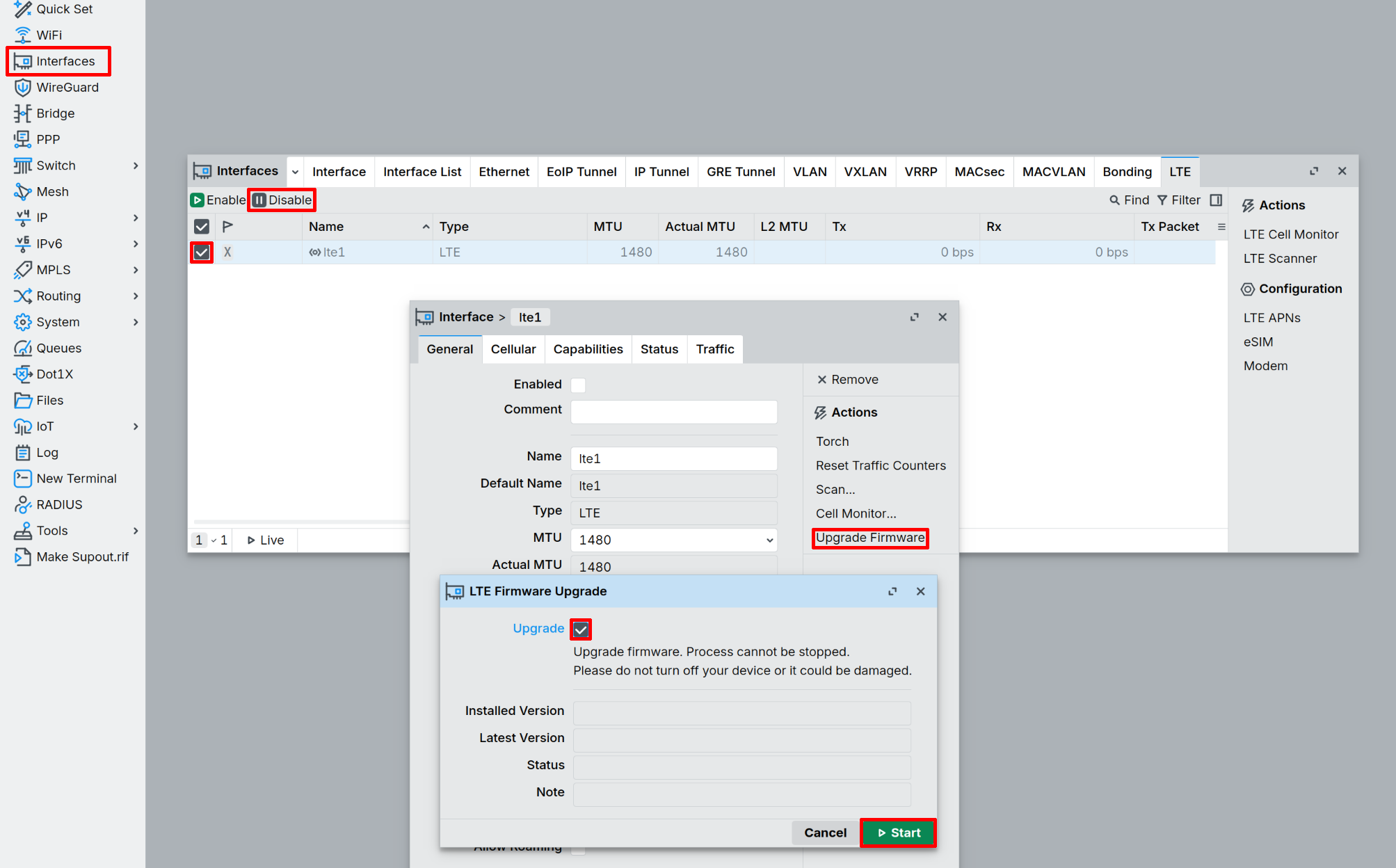

Aktualizace LTE​

Udržujte firmware modemu LTE aktuální, abyste zajistili stabilní konektivitu.

  1. V levém menu vyberte Interfaces.
  2. Vyberte své rozhraní lte1 a klikněte na Disable.
  3. Dvakrát klikněte na rozhraní lte1 a vyberte Upgrade firmware.
  4. Kliknutím na Start zkontrolujte dostupné aktualizace.
  5. Pokud je aktualizace dostupná, zaškrtněte Upgrade a klikněte na Start.
  6. Po dokončení instalace zařízení restartujte.
tip

Požadavek na SIM kartu závisí na velikosti skoku mezi verzemi. Při aktualizaci jen o jednu nebo dvě verze musí být SIM karta vložena a nakonfigurována, aby aktualizace fungovala. Při větším skoku verzí se aktualizace dokončí i bez vložené SIM karty.

caution

Během aktualizace firmwaru neodpojujte napájení ani zařízení nijak nepřerušujte. Přerušená aktualizace může modem uvést do nepoužitelného stavu.

Aktualizace LTE

Konfigurace rozhraní​

LAN​

/interface bridge add name=bridge1
/interface bridge port add bridge=bridge1 interface=ether2
/interface bridge port add bridge=bridge1 interface=ether3
/ip address add address=172.31.255.254/24 interface=bridge1 network=172.31.255.0
/ip pool add name=pool1 ranges=172.31.255.100-172.31.255.199
/ip dhcp-server add address-pool=pool1 interface=bridge1 name=dhcp1
/ip dhcp-server network add address=172.31.255.0/24 dns-server=172.31.255.254,8.8.8.8,8.8.4.4 gateway=172.31.255.254 netmask=24

LTE​

/interface ppp-client add apn=internet name=ppp-out1 port=usb3
/interface lte apn set [ find default=yes ] apn=internet ip-type=ipv4 use-network-apn=no
/interface lte set [ find ] allow-roaming=yes apn-profiles=default band="" name=lte1 network-mode=lte
/ip dns set allow-remote-requests=yes servers=8.8.8.8,8.8.4.4
/system clock set time-zone-autodetect=no time-zone-name=Europe/Prague
tip

Nahraďte internet hodnotou APN, kterou vám poskytl váš mobilní operátor.

Odemčení PIN SIM karty​

Pokud SIM karta vyžaduje PIN kód, odemkněte ji pomocí:

/interface/lte/set lte1 pin="1234"

Trvalé vypnutí PIN kódu na SIM kartě (doporučeno pro routery bez obsluhy):

/interface/lte/at-chat lte1 input="AT+CLCK=\"SC\",0,\"1234\""
caution

Nahraďte 1234 skutečným PIN kódem vaší SIM karty.

Verifikace​

Zkontrolujte stav připojení LTE:

/interface/lte/monitor lte1 once

Ověřte připojení k internetu:

/ping 8.8.8.8 count=3

WAN​

tip

Konektivita LTE má přednost před WAN díky vzdálenosti routeru (výchozí vzdálenost routeru LTE je 2).

/ip dhcp-client add default-route-distance=5 interface=ether1 use-peer-dns=no use-peer-ntp=no

OpenVPN​

tip

Certifikáty (certifikační autorita, certifikát zařízení EMBER Hotspot, privátní klíč zařízení EMBER Hotspot) se importují z managované služby.

/interface ovpn-client add name=ember-cloud-ovpn certificate=hotspot-01.crt_0 connect-to=<public IPv4 of Cloud Service> port=1194 mode=ip protocol=tcp cipher=aes128 auth=sha256 tls-version=only-1.2 verify-server-certificate=yes use-peer-dns=no add-default-route=no user=hotspot-01

WireGuard​

Klíče WireGuard (veřejný klíč pro managovanou službu + privátní klíč pro zařízení EMBER Hotspot) se přebírají z managované služby.

/interface wireguard add disabled=no listen-port=51820 mtu=1420 name=wireguard1
/interface wireguard peers add endpoint-address=<public IPv4 of Cloud Services> endpoint-port=51820 allowed-address=192.168.17.1/32 interface=wireguard1 persistent-keepalive=1m public-key="<WireGuard Cloud Service public>"
/ip address add address=192.168.17.10/24 network=192.168.17.0 interface=wireguard1

LoRaWAN​

tip

Výchozí servery TTN můžete ignorovat.

/iot lora servers add address=192.168.16.1 down-port=1700 name=ember-cloud up-port=1700 protocol=UDP
/iot lora set 0 antenna=uFL disabled=no name=gateway-0 network=private servers=ember-cloud
caution

Pokud nepoužíváte managovanou službu HARDWARIO, musíte použít IP adresu svého serveru LoRaWAN a nemusíte konfigurovat VPN tunely.

Datacake​

Datacake je IoT platforma, která hostuje server LoRaWAN. Pro připojení zařízení EMBER ke službě Datacake je potřeba zaregistrovat účet a vytvořit dashboard. Přidání zařízení do dashboardu:

  • Přidejte server Datacake do seznamu serverů spuštěním následujícího příkazu na RouterOS
/iot lora servers add address=eu1.datacake-lns.com up-port=1700 name=datacake down-port=1700 protocol=UDP
  • Přiřaďte server Datacake zařízení LoRa
/iot lora set 0 servers=datacake
  • Přidejte bránu zadáním následujících údajů:
    • Název brány (jakýkoli název)
    • Gateway EUI (v RouterOS označeno jako Gateway ID pod LoRa > Devices > gateway)
    • Frekvence (podle lokality zařízení)

Zabezpečení přístupu​

Zařízení EMBER Hotspot je zabezpečeno firewallem a dalšími konfiguračními volbami podle tohoto článku MikroTik.

Seznamy rozhraní​

/interface list add name=wan
/interface list add name=lan
/interface list add name=management
/interface list member add interface=ether1 list=wan
/interface list member add interface=lte1 list=wan
/interface list member add interface=bridge1 list=lan
/interface list member add interface=bridge1 list=management
/interface list member add interface=wireguard1 list=management

Firewall​

/ip firewall filter add action=fasttrack-connection chain=forward connection-state=established,related comment=FastTrack
/ip firewall filter add chain=forward action=drop connection-state=invalid comment="Drop invalid"
/ip firewall filter add chain=forward action=accept connection-state=established,related comment="Established, Related"
/ip firewall filter add chain=input action=accept connection-state=established,related comment="Established, Related"
/ip firewall filter add chain=input action=accept in-interface-list=management comment=Management
/ip firewall filter add action=drop chain=input
/ip firewall filter add action=accept chain=forward connection-state=new in-interface=bridge1 out-interface=ether1 comment="Internet for PC only from ether1"
/ip firewall filter add chain=forward action=drop
/ip firewall nat add action=masquerade chain=srcnat out-interface-list=wan

Služby​

/ip neighbor discovery-settings set discover-interface-list=lan
/ipv6 settings set disable-ipv6=yes max-neighbor-entries=1024
/tool mac-server set allowed-interface-list=none
/tool mac-server mac-winbox set allowed-interface-list=none
/tool mac-server ping set enabled=no
/ipv6 nd set [find] disabled=yes
/tool bandwidth-server set enabled=no
/ip proxy set enabled=no
/ip socks set enabled=no
/ip upnp set enabled=no
/ip cloud set ddns-enabled=no update-time=yes
/ip ssh set strong-crypto=yes
/ip service set telnet disabled=yes
/ip service set ftp disabled=yes
/ip service set api disabled=yes
/ip service set api-ssl address=172.31.255.0/24,192.168.16.1/32,192.168.17.1
/ip service set ssh address=172.31.255.0/24,192.168.16.1/32,192.168.17.1
/ip service set winbox address=172.31.255.0/24,192.168.16.1/32,192.168.17.1
