Popis hardwaru

Tento článek popisuje hardwarovou konfiguraci zařízení EMBER Hotspot.

Přehled zařízení EMBER Hotspot​

Zařízení EMBER Hotspot je založeno na platformě RBM33G od MikroTik.
Je vybaveno kartou LoRaWAN a volitelně může obsahovat LTE modem.

Krabička a konektory jsou vodotěsné a prachotěsné, poskytují krytí IP67.

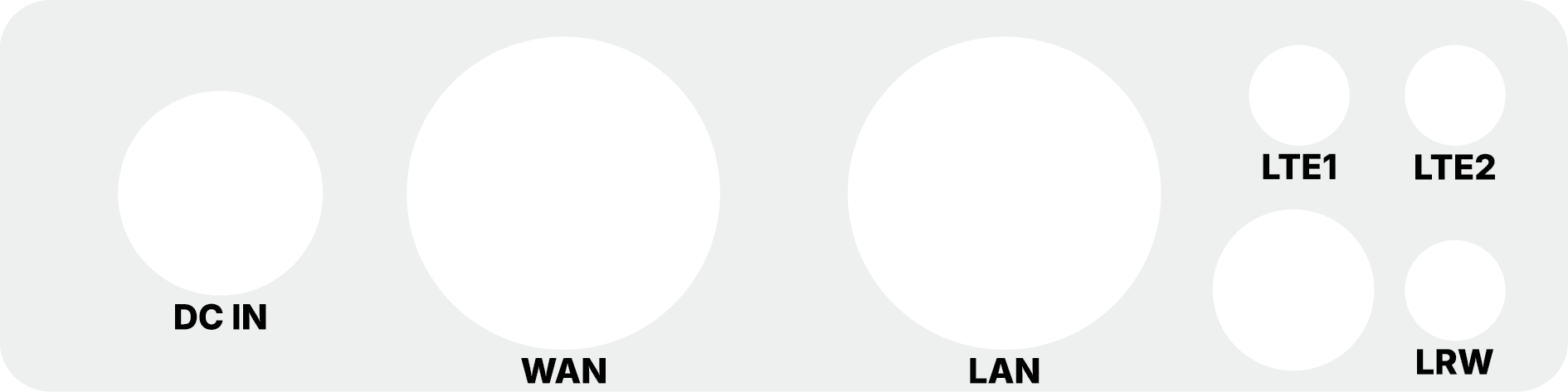

Rozložení konektorů​

Popis konektorů EMBER

Vnější konektory a antény​

Zařízení je vybaveno kvalitními konektory pro napájení, síťové připojení a bezdrátovou komunikaci.

Antény​

  • LRW (LoRaWAN): Jeden konektor typu N pro volitelnou externí anténu LoRa.
  • LTE1 a LTE2: Dva konektory pro LTE antény (Main a Diversity). Používají se, pokud je nainstalován LTE modem zajišťující mobilní backhaul (podporuje 2G / 3G / 4G).

EMBER se dodává se dvěma vnitřními antén­ami​

Každé zařízení EMBER opouští výrobu se dvěma antén­ami umístěnými uvnitř krabičky a již připojenými — jednou pro LoRaWAN (na u.FL konektoru RFIO karty LoRa) a jednou pro LTE. Rádio tedy má vždy připojenou anténu, když bránu vybalíte: je bezpečné ji zapnout a před začátkem není nutné nic přišroubovávat.

Balení obsahuje napájecí adaptér 24 V DC a žádné volné antény — viz Objednací kódy.

Přechod na externí anténu​

Konektory LRW, LTE1 a LTE2 na krabičce jsou určeny pro volitelné externí antény — vyplatí se je použít, pokud potřebujete větší dosah, než jaký zvládne vnitřní anténa, nebo když je brána namontována někde, kde je odstíněná. Vnitřní anténa obsazuje u.FL konektor karty, takže přechod je manuální krok:

  1. Odpojte napájení.
  2. Otevřete krabičku.
  3. Odpojte vnitřní anténu z u.FL konektoru karty (RFIO na kartě LoRa) a na její místo zapojte pigtail odpovídajícího průchodkového konektoru (LRW pro LoRaWAN).
  4. Zavřete krabičku a přišroubujte externí anténu na konektor.
  5. Aktualizujte antenna-gain v RouterOS na zisk nyní použité antény — viz Zisk antény a výstupní výkon. Pokud zůstane hodnota pro starou anténu, brána vyzařuje nad nebo pod zákonným limitem EIRP.
caution

Krabičku zavírejte opatrně — krytí IP67 závisí na jejím těsnění. A nikdy bránu nezapínejte s prázdným u.FL konektorem karty LoRa: vysílání do otevřeného konektoru může poškodit výkonový zesilovač karty.

Pokud máte krabičku otevřenou a potřebujete karty od sebe odlišit: karta LoRa má jediný u.FL konektor (RFIO), zatímco karta LTE má dva (MAIN a AUX).

Napájení a data​

  • DC IN: Kruhový industriální konektor pro externí napájení 24 V DC.
  • LAN (Ethernet): Slouží k lokální konfiguraci, správě zařízení a řešení problémů.
  • WAN (Ethernet + PoE): Primární rozhraní pro připojení k internetu. Tento port také podporuje pasivní PoE IN pro napájení zařízení.

Síťová rozhraní​

Zařízení EMBER Hotspot poskytuje dva kovové RJ45 Ethernet porty (10/100/1000 Mbit/s) skryté za vodotěsnými kabelovými průchodkami:

  • LAN (umístěn na pravé straně zařízení)

    • Lokální konfigurace
    • Správa zařízení
    • Řešení problémů

  • WAN (umístěn na levé straně zařízení)

    • Připojení k internetu a do cloudu
    • Použit jako vstup napájení PoE

Možnosti napájení​

Zařízení lze napájet:

  • napájecím adaptérem 24 V DC (přes DC IN)
  • napájecím zdrojem 24 V DC (přes DC IN)
  • pasivním PoE 24 V DC (Power over Ethernet) přes port WAN
danger

Při venkovní instalaci musí být zařízení EMBER Hotspot namontováno s konektory směřujícími dolů, aby bylo zachováno krytí IP67 a zabránilo se hromadění vody.
