Schneider Electric IEM3XXX Series

Webové stránky


Popis​

Řada iEM3200 se skládá z kompaktních elektroměrů pro montáž na DIN lištu, které jsou určeny pro přesné a certifikované měření elektrické energie v jednofázových a třífázových systémech. Tyto elektroměry odpovídají směrnici MID, takže jsou vhodné jak pro fakturační měření, tak pro rozúčtování nákladů v bytových, komerčních a lehkých průmyslových instalacích.

info

Tento elektroměr vyžaduje použití externího senzoru, například měřicího transformátoru proudu (CT), pro měření proudu. Senzor je nutné vybrat podle očekávané zátěže a konfigurace systému.

Instalace napájení​

Příklad instalace: Schneider Electric Energy Analyzer IEM3250​

Schneider Electric Energy Analyzer IEM3250
Pin V1L1
Pin V2L2
Pin V3L3
Pin VnN
info

V tomto případě je také možné zapojit analyzátor energie v jednofázovém režimu, tedy připojit nulový vodič (N) na svorku Vn a fázi (L) na svorku V1.

Instalace senzoru​

Příklad instalace: Carlo Gavazzi AC Current Transformer CTD-1X 100 5A XXX​

Electric Energy Analyzer IEM3250Carlo Gavazzi AC Current Transformer CTD-1X 100 5A XXX
Pin S1S1 (K)
Pin S2S2 (L)

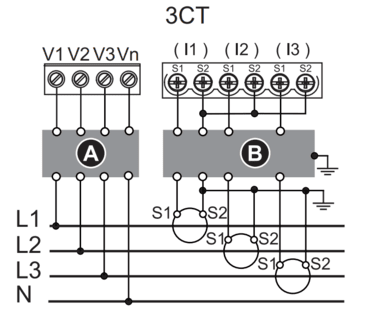

Schéma zapojení (IEM3250)​

Schéma zapojení (IEM3250)

Komunikace Modbus​

Příklad zapojení komunikace Modbus: Schneider Electric Energy Analyzer IEM3250​

Schneider Electric Energy Analyzer IEM3250CHESTER Modbus
Pin D0/-Pin 6 (A−)
Pin D1/+Pin 7 (B+)
Pin 0VPin 1 (GND)

Komunikace Modbus (IEM3250)​

Komunikace Modbus (IEM3250)

Procházení a konfigurace​

  • ▼ Tlačítko se šipkou

    1. Navigace v menu
    2. Zvyšování/snižování hodnoty

  • OK Tlačítko Select / Enter / Menu

  • ESC Tlačítko Escape

Konfigurace komunikace Modbus a převodu CT pro analyzátor energie​

  1. Stiskněte a držte tlačítka OK a ESC, dokud se nezobrazí výzva k zadání hesla.
  2. Zadejte heslo pomocí tlačítka ▼ (tlačítko se šipkou). (Výchozí heslo nových elektroměrů je 0010.)
  3. Po zadání správného hesla se zobrazí konfigurační menu.
  4. Tlačítkem ▼ (tlačítko se šipkou) přejděte na položku menu: Communication – Change?.
  5. Stiskem tlačítka OK vstupte do nastavení komunikace.
  6. Podle potřeby nastavte následující parametry:
    • Address
    • Baud Rate
    • Parity
    • Stop Bit • Stop Bit
  7. Tlačítkem ▼ (tlačítko se šipkou) pokračujte až na konec menu.
  8. U položky Exit Config stiskněte tlačítko OK pro potvrzení a uložení nastavení.

Výchozí konfigurace komunikace Modbus​

AddressBaud RateParityStop Bit
19.6kNone1

Konfigurace komunikace Modbus pro CHESTER​

Pomocí následujících příkazů nastavte parametry komunikace v terminálu CHESTER Terminal:

app config modbus-baud "9600"
app config modbus-addr "1"
app config modbus-parity "none"
app config modbus-stop-bits "1"
app config em-type "g4"
config save

Příklad volby převodu CT​

Carlo Gavazzi AC Current Transformer CTD-1X 100 5A XXX

ModelPřevod CT
CTD-1X 100 5A XXX20 (100:5 → 20)
info

Převod CT se vybírá podle maximálního očekávaného primárního proudu. Pokud je například maximální proud v systému okolo 100 A, zvolí se CT 100:5 (CT 20), který jej pro měřicí přístroje sníží na 5 A.

Měřené hodnoty​

Měřená hodnotaKlíč / cesta
ProudE_ENERGY_METER.METER_4.CURRENT.MEASUREMENTS
VýkonE_ENERGY_METER.METER_4.POWER.MEASUREMENTS
FrekvenceE_ENERGY_METER.METER_4.FREQUENCY.MEASUREMENTS
Energie dovnitřE_ENERGY_METER.METER_4.ENERGY_IN.MEASUREMENTS
Energie venE_ENERGY_METER.METER_4.ENERGY_OUT.MEASUREMENTS
Napětí L1E_ENERGY_METER.METER_4.VOLTAGE_L1.MEASUREMENTS
Napětí L2E_ENERGY_METER.METER_4.VOLTAGE_L2.MEASUREMENTS
Napětí L3E_ENERGY_METER.METER_4.VOLTAGE_L3.MEASUREMENTS
Proud L1E_ENERGY_METER.METER_4.CURRENT_L1.MEASUREMENTS
Proud L2E_ENERGY_METER.METER_4.CURRENT_L2.MEASUREMENTS
Proud L3E_ENERGY_METER.METER_4.CURRENT_L3.MEASUREMENTS
Výkon L1E_ENERGY_METER.METER_4.POWER_L1.MEASUREMENTS
Výkon L2E_ENERGY_METER.METER_4.POWER_L2.MEASUREMENTS
Výkon L3E_ENERGY_METER.METER_4.POWER_L3.MEASUREMENTS
