Orno OR-WE-516
Popis

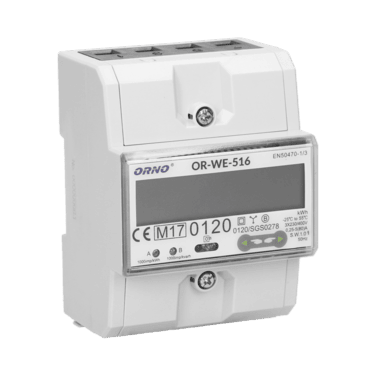

OR-WE-516 je kompaktní třífázový elektroměr určený pro přesné měření činné energie v elektrických instalacích. Je vybaven rozhraním RS-485 Modbus pro vzdálené čtení dat a má certifikaci MID pro fakturační měření.
Tento elektroměr nevyžaduje žádný externí senzor pro měření proudu. Měření probíhá vestavěně přes přímé připojení.
Silová instalace
Příklad instalace: ORNO Energy Analyzer - OR-WE-516
| ORNO Energy Analyzer - OR-WE-516 | |
|---|---|
| Pin 1 | L1 (IN) |
| Pin 3 | L2 (IN) |
| Pin 5 | L3 (IN) |
| Pin 7 | N (IN) |
| Pin 2 | L1 (OUT) |
| Pin 4 | L2 (OUT) |
| Pin 6 | L3 (OUT) |

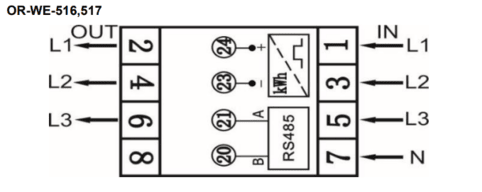

Schéma zapojení (OR-WE-516)
V tomto případě je také možné zapojit analyzátor energie v jednofázovém režimu – fázi (L) přiveďte na svorku 1, nulový vodič (N) na svorku 7 a výstupní fázi (L out) na svorku 2.
Komunikace Modbus
Příklad instalace komunikace Modbus: ORNO Energy Analyzer - OR-WE-516
| ORNO Energy Analyzer - OR-WE-516 | CHESTER Modbus |
|---|---|
| Pin 20 | Pin 6 (B) |
| Pin 21 | Pin 7 (A) |

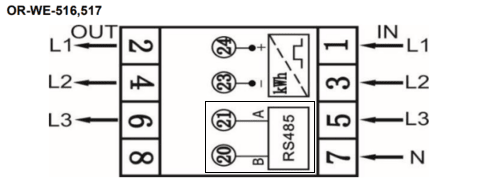

Schéma zapojení (OR-WE-516)
Tlačítka pro procházení a konfiguraci
-
➡️Pravé tlačítko- Posun doprava v menu
-
⬅️Levé tlačítko- Posun doleva v menu
Konfigurace komunikace Modbus
Nastavení komunikace elektroměru ORNO můžete upravit jedním z následujících způsobů:
1. Pomocí oficiálního softwaru ORNO
Komunikační parametry lze nakonfigurovat přímo pomocí oficiálního softwaru od firmy ORNO.
Konfigurační nástroj si můžete stáhnout zde:
Stáhnout konfigurační software ORNO pro OR-WE-516
Pro připojení zařízení k počítači použijte standardní převodník USB–RS485.
Připojte stranu USB standardního převodníku USB–RS485 k počítači, kde je nainstalován konfigurační software ORNO. Poté připojte stranu RS485 převodníku ke komunikačním svorkám elektroměru – svorku A na pin 21 a svorku B na pin 20.
2. Pomocí terminálu CHESTER
K terminálu se lze připojit několika způsoby:
- Použijte aplikaci HARDWARIO Manager (desktopovou nebo mobilní)
- Použijte Cloud Terminal v HARDWARIO Cloud
- Použijte terminál v prohlížeči Google Chrome na terminal.hardwario.com
Konfigurace komunikace Modbus pro CHESTER
Pro nastavení komunikačních parametrů přes terminál CHESTER použijte následující příkazy:
Konfigurace zařízení CHESTER
Pro nakonfigurování elektroměru v aplikaci CHESTER zadejte do terminálu následující sadu příkazů. Tyto příkazy nastaví správný režim sériové komunikace, definují připojené zařízení a určí intervaly měření a přenosu dat.
# Configure communication with the energy meter
app config serial-mode "modbus"
app config serial-baudrate 9600
app config serial-data-bits 8
app config serial-parity "even"
app config serial-stop-bits 1
# Activate the device on the Modbus bus (format: "type,address")
app config device-0 "or_we_516,1"
# Configure application behavior and data transmission
app config mode "lte"
app config interval-sample 60
app config interval-aggreg 60
app config interval-report 30
# Save changes and verify settings
config save
app config show
Podrobný popis konfiguračních příkazů
Zobrazit podrobný popis příkazů
| Příkaz | Výchozí hodnota | Popis |
|---|---|---|
app config serial-mode "modbus" | "transparent" | Přepne vestavěnou sériovou linku z transparentního režimu do režimu Modbus RTU master. |
app config serial-baudrate 9600 | 9600 | Nastavuje rychlost komunikace (Baud rate). Musí odpovídat nastavení na displeji elektroměru. |
app config serial-data-bits 8 | 8 | Počet datových bitů v rámci Modbus. |
app config serial-parity "even" | "none" | Nastavuje paritu (sudá parita), což je pro tento typ elektroměru standard. |
app config serial-stop-bits 1 | 1 | Počet stop bitů. |
app config device-0 "or_we_516,1" | "" | Přidá elektroměr do prvního volného slotu (device-0). Formát je [typ_zařízení],[modbus_adresa]. |
app config mode "lte" | "none" | Určuje primární komunikační rozhraní zařízení CHESTER. V tomto případě je aktivován modul LTE (NB-IoT/LTE-M). |
app config interval-sample 60 | 60 | Interval (v sekundách) určující, jak často zařízení CHESTER načítá z elektroměru aktuální hodnoty. |
app config interval-aggreg 60 | 300 | Interval (v sekundách), během kterého jsou nasbíraná data agregována (zprůměrována nebo sečtena) do jednoho paketu. |
app config interval-report 30 | 1800 | Interval (v sekundách) určující, jak často zařízení CHESTER odesílá agregovaná data na server/do cloudu. |
config save | — | Trvale uloží aktuální konfiguraci do flash paměti zařízení. |
app config show | — | Vypíše aktuálně nastavené hodnoty pro ověření. |
Výchozí konfigurace komunikace Modbus
| Adresa | Baud Rate | Parita | Stop bit |
|---|---|---|---|
| 1 | 9.6k | Sudá | 1 |
Tabulka výše ukazuje výchozí nastavení komunikace použité v naší instalaci.
Elektroměr však může mít již nakonfigurované jiné hodnoty.
Před použitím těchto nastavení v zařízení CHESTER ověřte skutečné komunikační parametry v menu analyzátoru energie. ➡️Navigace v menu elektroměru⬅️
Nastavení v zařízení CHESTER musí odpovídat hodnotám nakonfigurovaným v elektroměru.
Měřené hodnoty
| Měřená hodnota | Klíč / cesta |
|---|---|
| Výkon | E_ENERGY_METER.METER_3.POWER.MEASUREMENTS |
| Frekvence | E_ENERGY_METER.METER_3.FREQUENCY.MEASUREMENTS |
| Energie In | E_ENERGY_METER.METER_3.ENERGY_IN.MEASUREMENTS |
| Energie Out | E_ENERGY_METER.METER_3.ENERGY_OUT.MEASUREMENTS |
| Napětí L1 | E_ENERGY_METER.METER_3.VOLTAGE_L1.MEASUREMENTS |
| Napětí L2 | E_ENERGY_METER.METER_3.VOLTAGE_L2.MEASUREMENTS |
| Napětí L3 | E_ENERGY_METER.METER_3.VOLTAGE_L3.MEASUREMENTS |
| Proud L1 | E_ENERGY_METER.METER_3.CURRENT_L1.MEASUREMENTS |
| Proud L2 | E_ENERGY_METER.METER_3.CURRENT_L2.MEASUREMENTS |
| Proud L3 | E_ENERGY_METER.METER_3.CURRENT_L3.MEASUREMENTS |
| Výkon L1 | E_ENERGY_METER.METER_3.POWER_L1.MEASUREMENTS |
| Výkon L2 | E_ENERGY_METER.METER_3.POWER_L2.MEASUREMENTS |
| Výkon L3 | E_ENERGY_METER.METER_3.POWER_L3.MEASUREMENTS |
| Energie L1 | E_ENERGY_METER.METER_3.ENERGY_L1.MEASUREMENTS |
| Energie L2 | E_ENERGY_METER.METER_3.ENERGY_L2.MEASUREMENTS |
| Energie L3 | E_ENERGY_METER.METER_3.ENERGY_L3.MEASUREMENTS |
