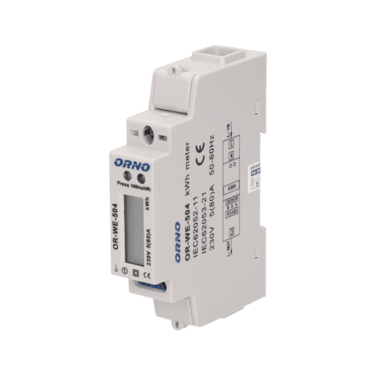

Orno OR-WE-504
Popis
OR-WE-504 je kompaktní jednofázový elektroměr určený pro sledování elektrických parametrů a spotřeby činné energie. Je vybaven rozhraním RS-485 Modbus RTU pro vzdálené odečítání dat.
Toto zařízení není certifikováno podle MID a je určeno pro technický monitoring, nikoli pro fakturační měření.
Tento elektroměr nevyžaduje žádné externí proudové senzory. Proud i napětí se měří přímo interními obvody.
Silová instalace
Příklad instalace: ORNO Energy Analyzer - OR-WE-504
| ORNO Energy Analyzer - OR-WE-504 | |
|---|---|
| Pin 1 | L (IN) |
| Pin N | N (IN) |
| Pin 3 | L (OUT) |

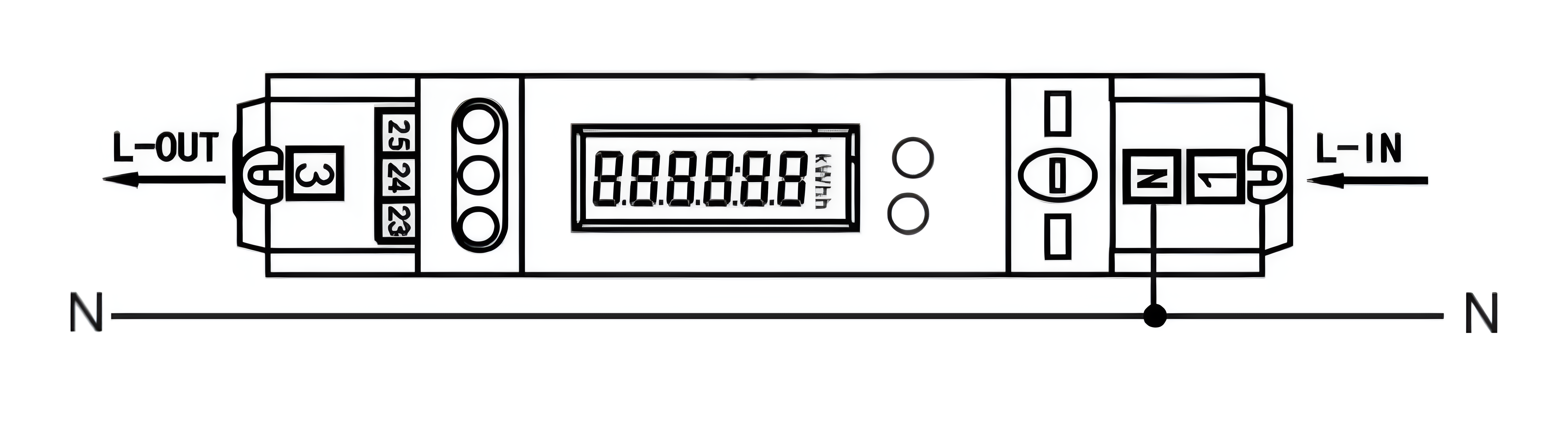

Schéma zapojení (OR-WE-504)
Nulový vodič lze připojit buď přímo ke svorce N elektroměru, nebo na nulovou přípojnici v rozvaděči.
Komunikace Modbus
Příklad instalace komunikace Modbus: ORNO Energy Analyzer - OR-WE-504
| ORNO Energy Analyzer - OR-WE-504 | CHESTER Modbus |
|---|---|
| Pin 23 | Pin 7 (A) |
| Pin 25 | Pin 6 (B) |
| Pin 24 (volitelně) | GND (volitelně) |

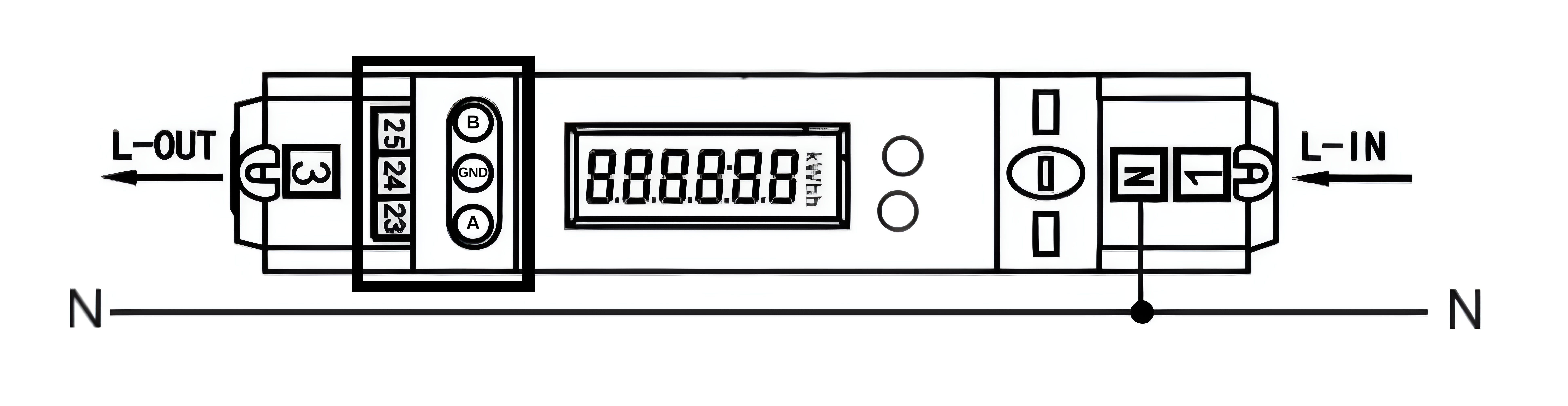

Schéma zapojení (OR-WE-504)
Pokud převodník RS-485 nemá svorku GND, Pin 24 není nutné připojovat.
Konfigurace komunikace Modbus
Komunikační parametry zařízení OR-WE-504 lze nastavit jedním z následujících způsobů.
1. Pomocí oficiálního softwaru ORNO
Komunikační parametry lze nastavit pomocí oficiálního konfiguračního softwaru ORNO.
Stáhnout konfigurační software ORNO pro OR-WE-504
Pro připojení zařízení k počítači použijte standardní převodník USB–RS485.
Připojte stranu USB převodníku USB–RS485 k počítači. Linky RS-485 připojte k elektroměru:
- A → Pin 23
- B → Pin 25
2. Pomocí terminálu CHESTER
K terminálu CHESTER se dostanete jedním z těchto způsobů:
- Použijte aplikaci HARDWARIO Manager (desktopovou nebo mobilní)
- Použijte Cloud Terminal v HARDWARIO Cloud
- Použijte terminál v prohlížeči Google Chrome na terminal.hardwario.com
Konfigurace komunikace Modbus pro CHESTER
Pomocí následujících příkazů nastavte komunikační parametry v terminálu CHESTER:
Konfigurace zařízení CHESTER
app config modbus-baud "9600"
app config modbus-addr "1"
app config modbus-parity "none"
app config modbus-stop-bits "1"
app config em-type "orno"
config save
Výchozí konfigurace komunikace Modbus
| Adresa | Přenosová rychlost | Parita | Stop bit |
|---|---|---|---|
| 1 | 9.6k | Žádná | 1 |
Tabulka výše ukazuje výchozí nastavení komunikace. Elektroměr však již může být nastaven jinak.
Než tato nastavení použijete v zařízení CHESTER, ověřte skutečné komunikační parametry pomocí konfiguračního softwaru ORNO.
Ujistěte se, že konfigurace zařízení CHESTER odpovídá konfiguraci elektroměru.
Měřené hodnoty
| Měřená hodnota | Klíč / cesta |
|---|---|
| Napětí | E_ENERGY_METER.METER_1.VOLTAGE.MEASUREMENTS |
| Proud | E_ENERGY_METER.METER_1.CURRENT.MEASUREMENTS |
| Frekvence | E_ENERGY_METER.METER_1.FREQUENCY.MEASUREMENTS |
| Výkon | E_ENERGY_METER.METER_1.POWER.MEASUREMENTS |
| Účiník | E_ENERGY_METER.METER_1.POWER_FACTOR.MEASUREMENTS |
| Odebraná energie | E_ENERGY_METER.METER_1.ENERGY_IN.MEASUREMENTS |
