Popis

Série EM1xx zahrnuje kompaktní a snadno použitelné analyzátory energie určené pro jednofázové systémy. Tato zařízení jsou ideální pro měření aktivní energie a rozúčtování nákladů v bytových, komerčních a lehkých průmyslových aplikacích. S možností přímého nebo nepřímého měření proudu a s podporou správy dvou tarifů nabízí série EM1xx flexibilitu, přesnost a snadnou integraci.

info

Tento elektroměr nevyžaduje pro měření proudu žádný externí senzor. Měření zvládá díky přímému připojení sám.

---

Instalace napájení

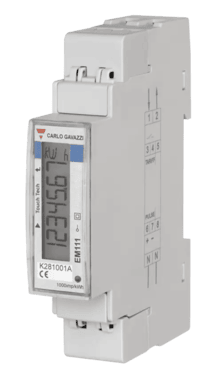

Příklad instalace: analyzátor energie Carlo Gavazzi EM111

Carlo Gavazzi Energy Analyzer - EM111
Pin 1	L (IN)
Pin 2	L (OUT)
Pin N (vlevo)	N (IN)
Pin N (vpravo)	N (OUT)

Schéma zapojení (EM111)

---

Komunikace Modbus

Příklad instalace komunikace Modbus: analyzátor energie Carlo Gavazzi EM111

Carlo Gavazzi Energy Analyzer – EM111	CHESTER Modbus
Pin 8	Pin 6 (A−)
Pin 6	Pin 7 (B+)
Pin 7	Pin 1 (GND)

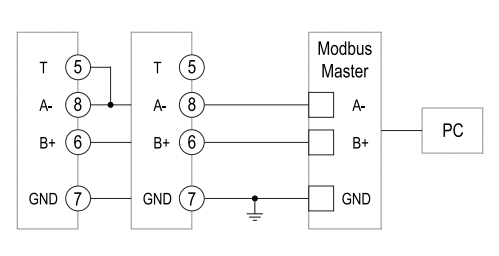

Komunikace Modbus (EM111)

---

Tlačítka pro procházení a konfiguraci

• ◄ Levé tlačítko

  1. Procházení menu
  2. Snižování hodnoty
  3. Přidržením potvrdíte volbu / vstoupíte

• ► Pravé tlačítko

  1. Procházení menu
  2. Zvyšování hodnoty

---

Konfigurace komunikace Modbus pro analyzátor energie

1. Stiskněte a přidržte ◄ (levé) tlačítko po dobu 1,5 sekundy.
2. Na displeji se zobrazí PASS.
3. Dalším stiskem ◄ (levého) tlačítka začnete zadávat heslo.
4. Pomocí tlačítek ► (pravé) a ◄ (levé) vyberte číslice.
5. Každou číslici potvrďte přidržením ◄ (levého) tlačítka po dobu 1,5 sekundy, čímž se přesunete na další.
6. Výchozí heslo je 0000.
7. Po zadání hesla se na displeji zobrazí N PASS s výzvou k zadání nového hesla (pokud je potřeba).
8. Po vstupu do menu se pohybujte pomocí tlačítek ► (pravé) a ◄ (levé).
9. Chcete-li upravit jakoukoli hodnotu, stiskněte a přidržte ◄ (levé) tlačítko na požadované položce alespoň 1,5 sekundy.
10. Po úpravě hodnoty ji potvrďte dalším dlouhým stiskem ◄ (levého) tlačítka.
11. Až budete se všemi nastaveními hotovi, procházejte menu, dokud nenajdete END, a poté přidržením ◄ (levého) tlačítka nabídku opustíte.

info

Pokud dlouhé stisky nereagují, zkuste ◄ (levé) tlačítko stiskávat blíže ke středové části displeje.

Výchozí konfigurace komunikace Modbus

Adresa	Baud Rate	Parita	Stop bit
1	9.6k	Žádná	1

---

Konfigurace komunikace Modbus pro CHESTER

Pomocí následujících příkazů nastavte parametry komunikace přes CHESTER Terminal:

app config modbus-baud "9600"
app config modbus-addr "1"
app config modbus-parity "none"
app config modbus-stop-bits "1"
app config em-type "g1"
config save

---

Měřené hodnoty

Měřená hodnota	Klíč / cesta
Proud	E_ENERGY_METER.METER_1.CURRENT.MEASUREMENTS
Napětí	E_ENERGY_METER.METER_1.VOLTAGE.MEASUREMENTS
Výkon	E_ENERGY_METER.METER_1.POWER.MEASUREMENTS
Frekvence	E_ENERGY_METER.METER_1.FREQUENCY.MEASUREMENTS
Energie na vstupu	E_ENERGY_METER.METER_1.ENERGY_IN.MEASUREMENTS
Energie na výstupu	E_ENERGY_METER.METER_1.ENERGY_OUT.MEASUREMENTS

---
