Krabičky

Standardní krabička pro CHESTER se dodává ve dvou barvách – světle šedé a tmavě šedé. Krabička má rozměry 130x175x45 mm a krytí IP67.

Namontovat ji lze pomocí:

  • Šroubů skrz montážní otvory
  • Speciálních držáků na stahovací pásky (možné i na sloup)
  • Lepicí pásky
  • Dvoustranné samolepky (např. 3M Dual-Lock)
tip

Zařízení CHESTER můžete umístit i do alternativní krabičky. HARDWARIO vyrábí nosné desky pro větší krabičky – ty mohou přinést výhodu větších bateriových packů a dalších elektrických rozhraní. Viz článek Power Management.

Seznam krabiček​

Objednací kódAplikaceVýkresyRozměryPoznámka
CHESTER-E1-PCHESTER ClimePDF, DWG130x175x45mm
CHESTER-E2-PCHESTER CounterPDF, DWG130x175x45mm
CHESTER-E3-PCHESTER Input/CurrentPDF, DWG130x175x45mm
CHESTER-E4-FPCHESTER PushPDF, DWG130x175x45mm
CHESTER-E5-PCHESTER ScalePDF, DWG130x175x45mm
CHESTER-E6-PCHESTER Scan, Signal a TrackPDF, DWG130x175x45mm
CHESTER-E7-PCHESTER Clime IAQPDF, DWG130x175x45mmS1
CHESTER-E8-PCHESTER Input 8xPDF, DWG130x175x45mm
CHESTER-E9-PCHESTER Input 8x + DCPDF, DWG130x175x45mm
CHESTER-E10-PCHESTER MeteoPDF, DWG130x175x45mm
CHESTER-E11-PCHESTER + D1PDF, DWG130x175x45mmDisplej
CHESTER-E12-PPDF, DWG130x175x45mm
CHESTER-E13-PPDF, DWG130x175x45mm
CHESTER-E14-PPDF, DWG130x175x45mm
CHESTER-E15-PPDF, DWG130x175x45mm
CHESTER-E16-PPDF, DWG130x175x45mm
CHESTER-E17-PCHESTER s C1 (Ekoterm)PDF, DWG200x280x65mm
CHESTER-E18-PCHESTER s C2 (Axilera)PDF, DWG200x280x65mm
CHESTER-E19-PCHESTER s B1 (wM-Bus)PDF, DWG200x280x65mm

Objednací kódy​

Vysvětlení přípon:

  • -L Krabička ve světlé barvě
  • -D Krabička v tmavé barvě
  • -H UV tištěné logo HARDWARIO
  • -P Pigtail u.FL/SMA pro externí antenu

CHESTER-E1-P​

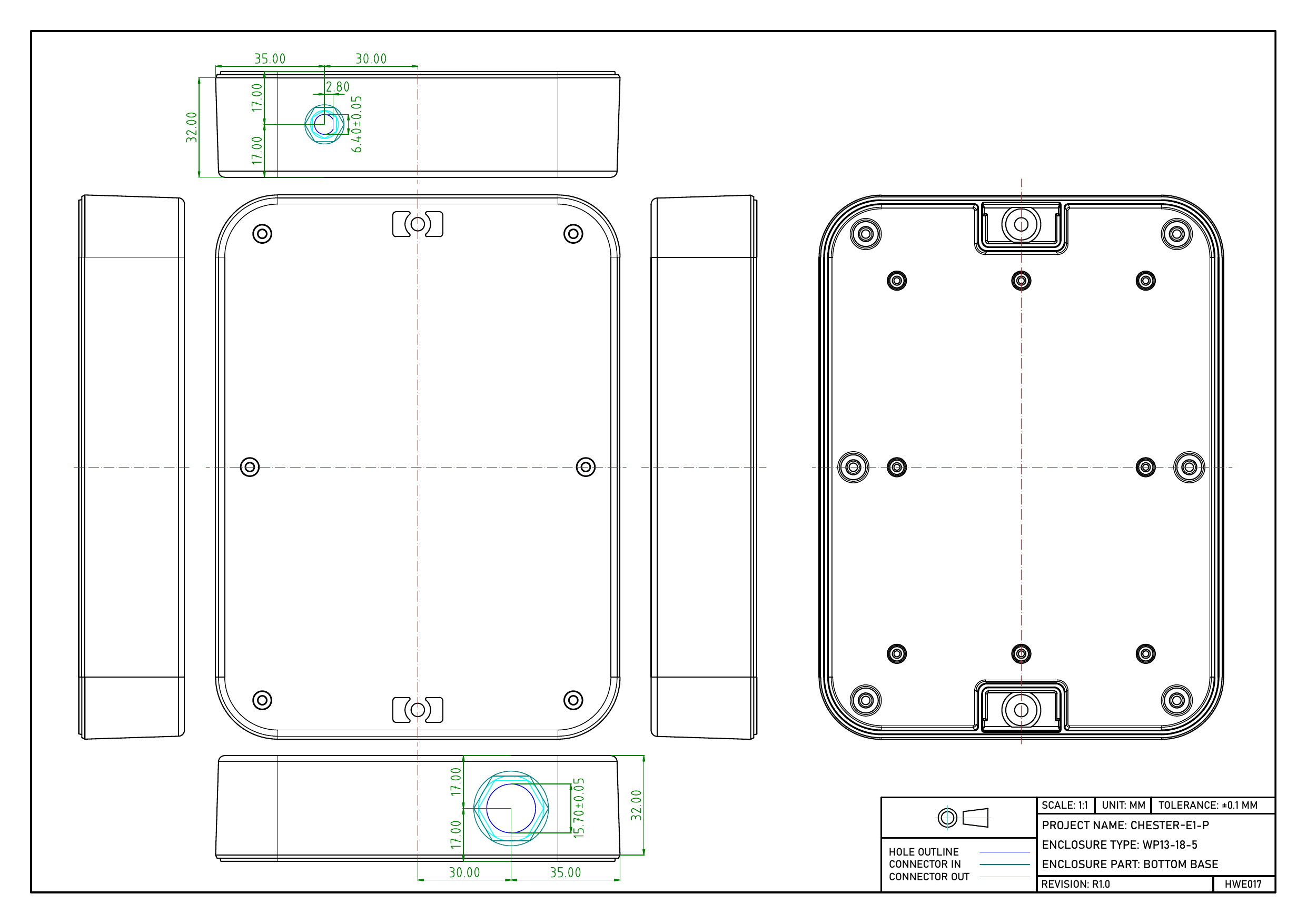

Kótovaný výkres spodní části CHESTER-E1-P s otvory pro průchodky v bočních stěnách Kótovaný výkres horního krytu CHESTER-E1-P s jedním malým otvorem pro senzor

CHESTER-E2-P​

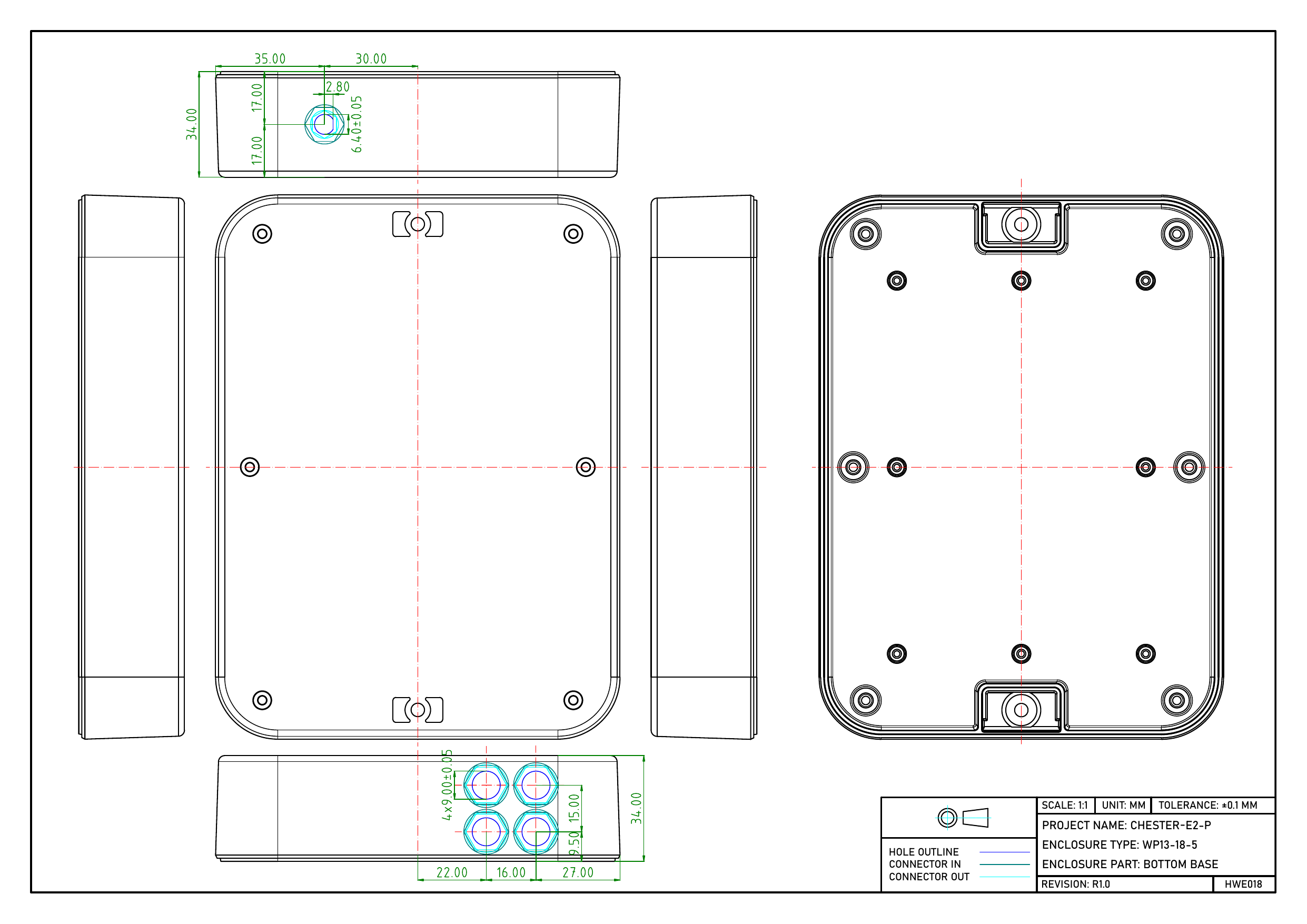

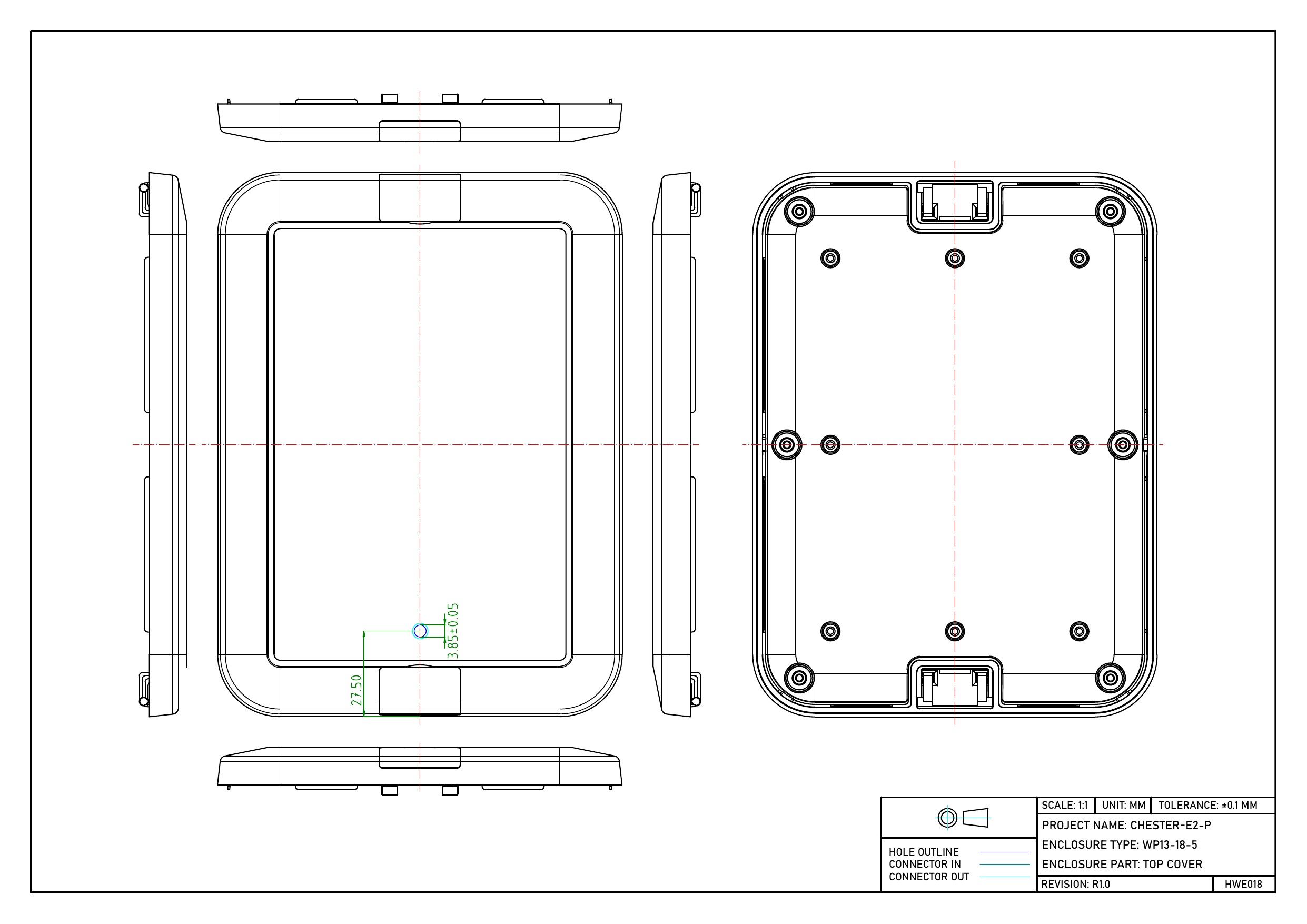

Kótovaný výkres spodní části CHESTER-E2-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E2-P s pozicemi obráběných otvorů

CHESTER-E3-P​

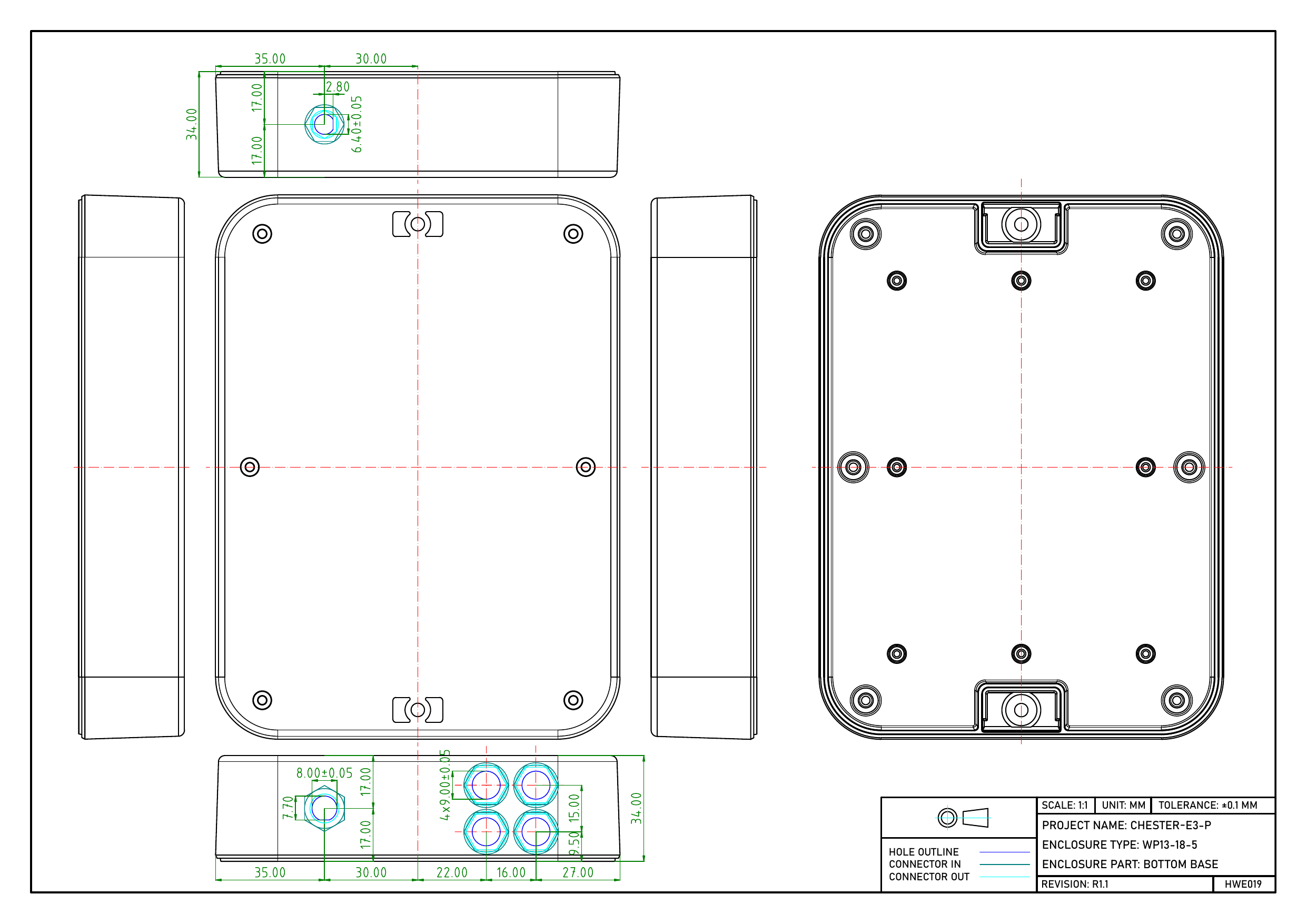

Kótovaný výkres spodní části CHESTER-E3-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E3-P s pozicemi obráběných otvorů

CHESTER-E4-FP​

  • -F Čtyři tlačítka na levé straně krabičky
  • -X Jedno tlačítko ve středu krabičky

Vysvětlení 1-F nebo X najdete v objednacích kódech CHESTER-Z1.

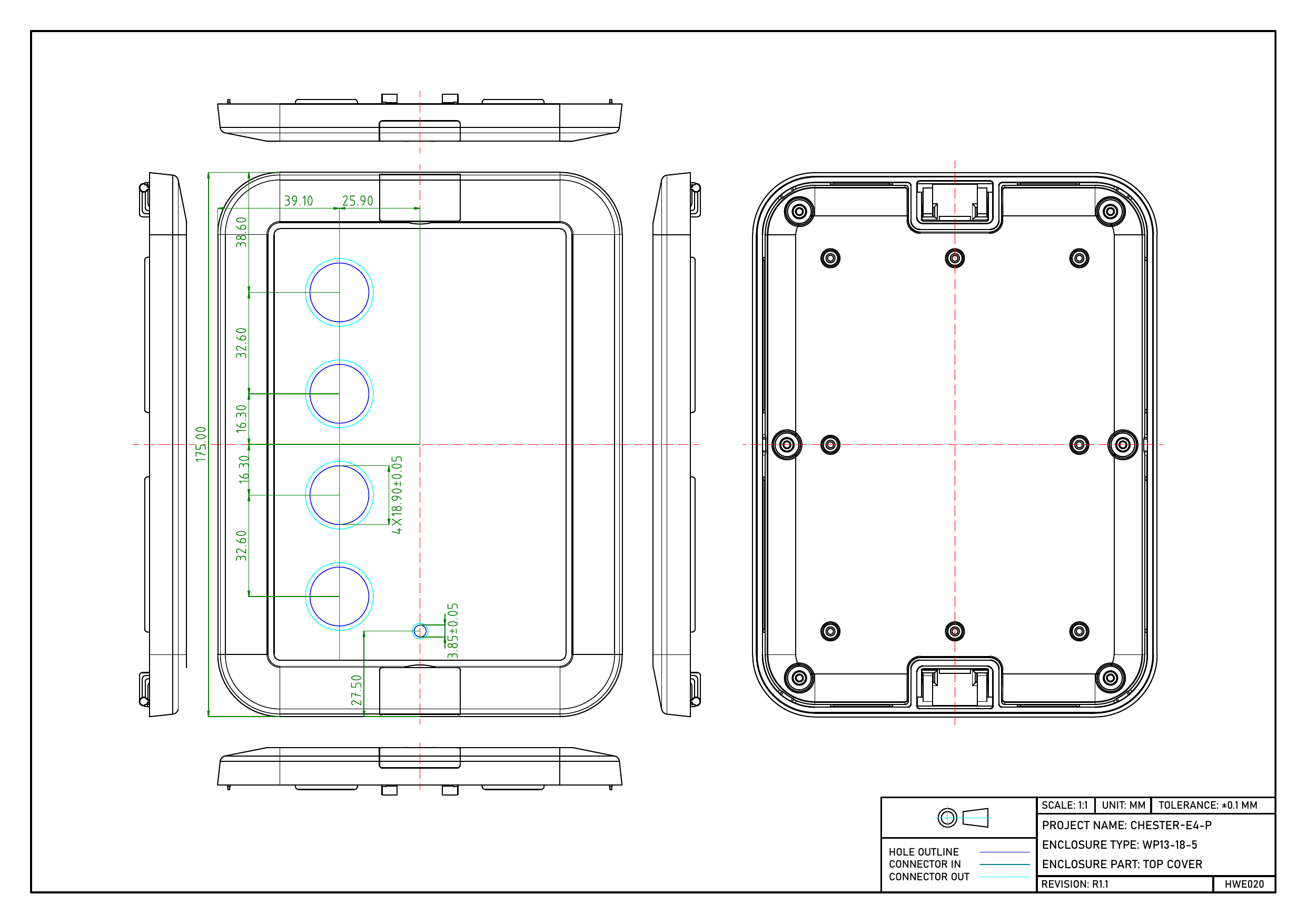

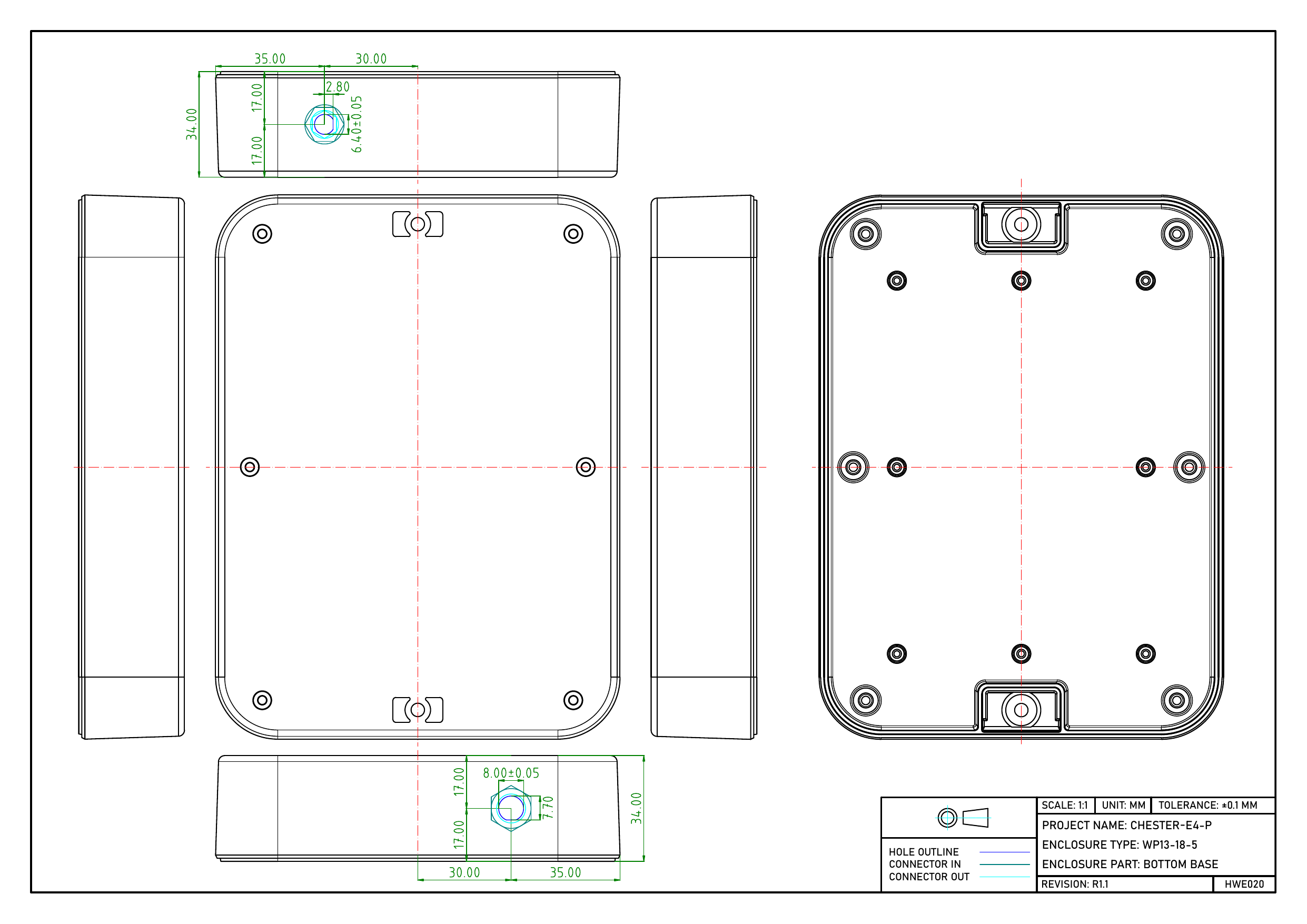

Kótovaný výkres spodní části CHESTER-E4-FP s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E4-FP se čtyřmi otvory pro tlačítka podél levé strany

CHESTER-E5-P​

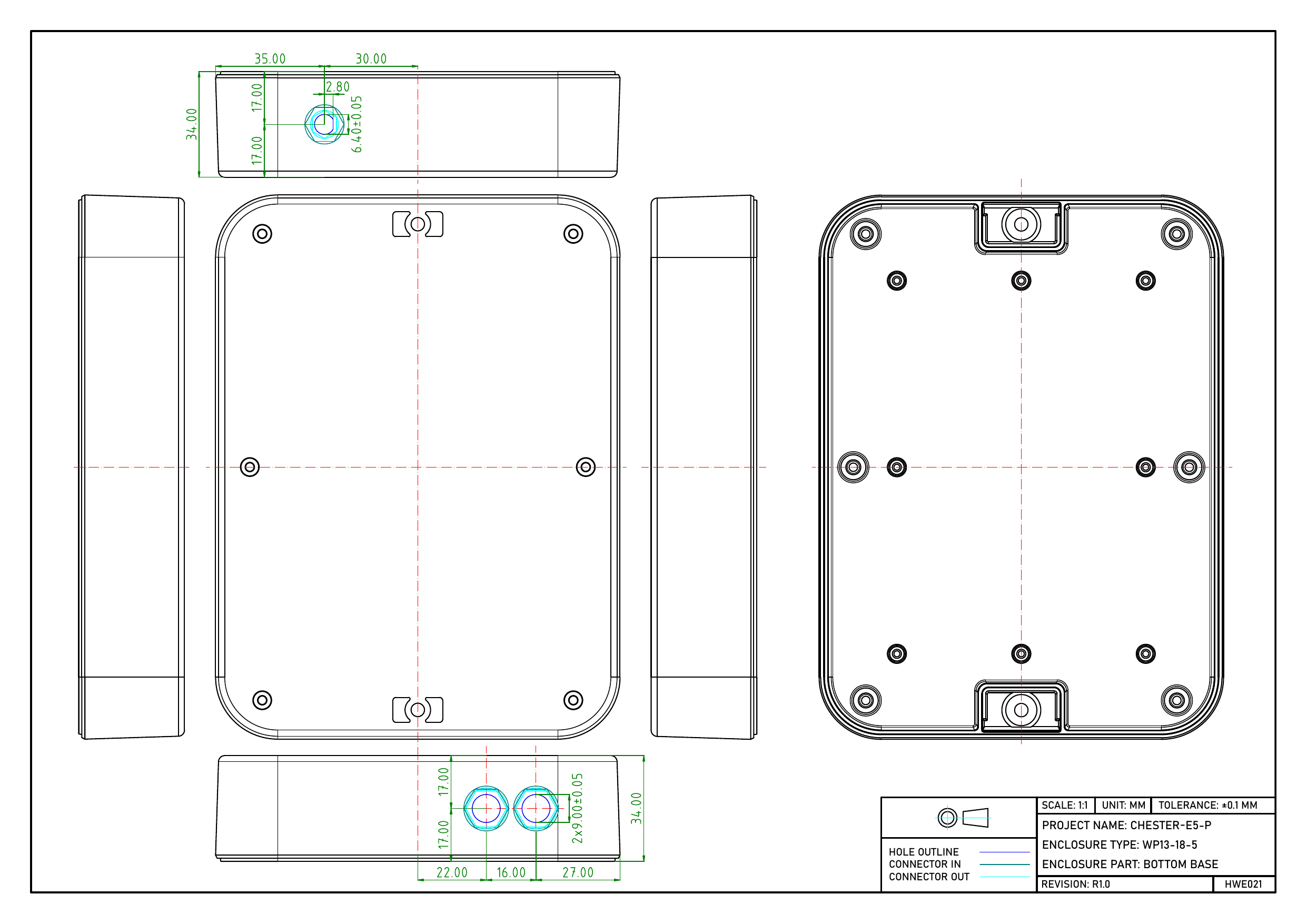

Kótovaný výkres spodní části CHESTER-E5-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E5-P s pozicemi obráběných otvorů

CHESTER-E6-P​

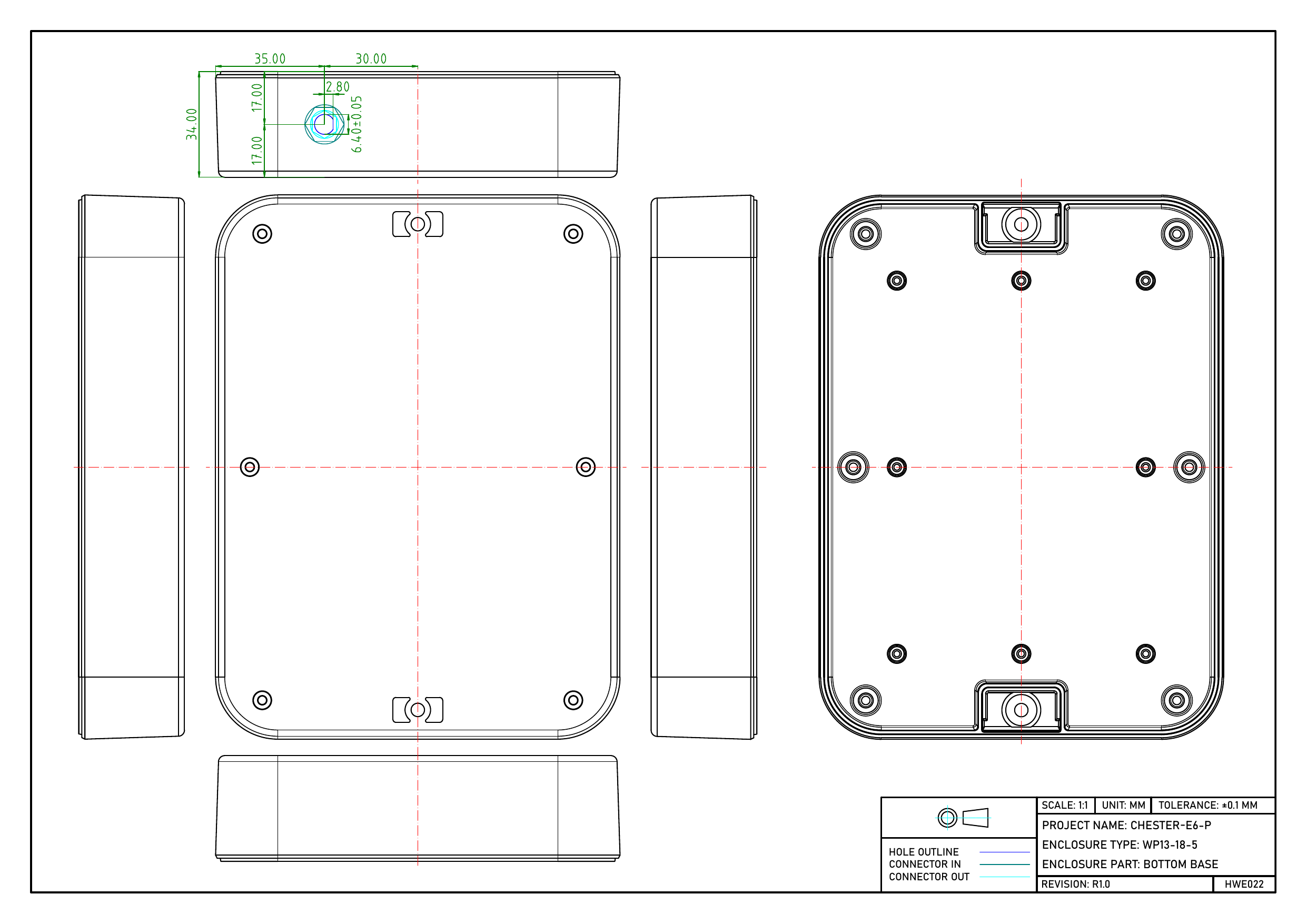

Kótovaný výkres spodní části CHESTER-E6-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E6-P s pozicemi obráběných otvorů

CHESTER-E7-P​

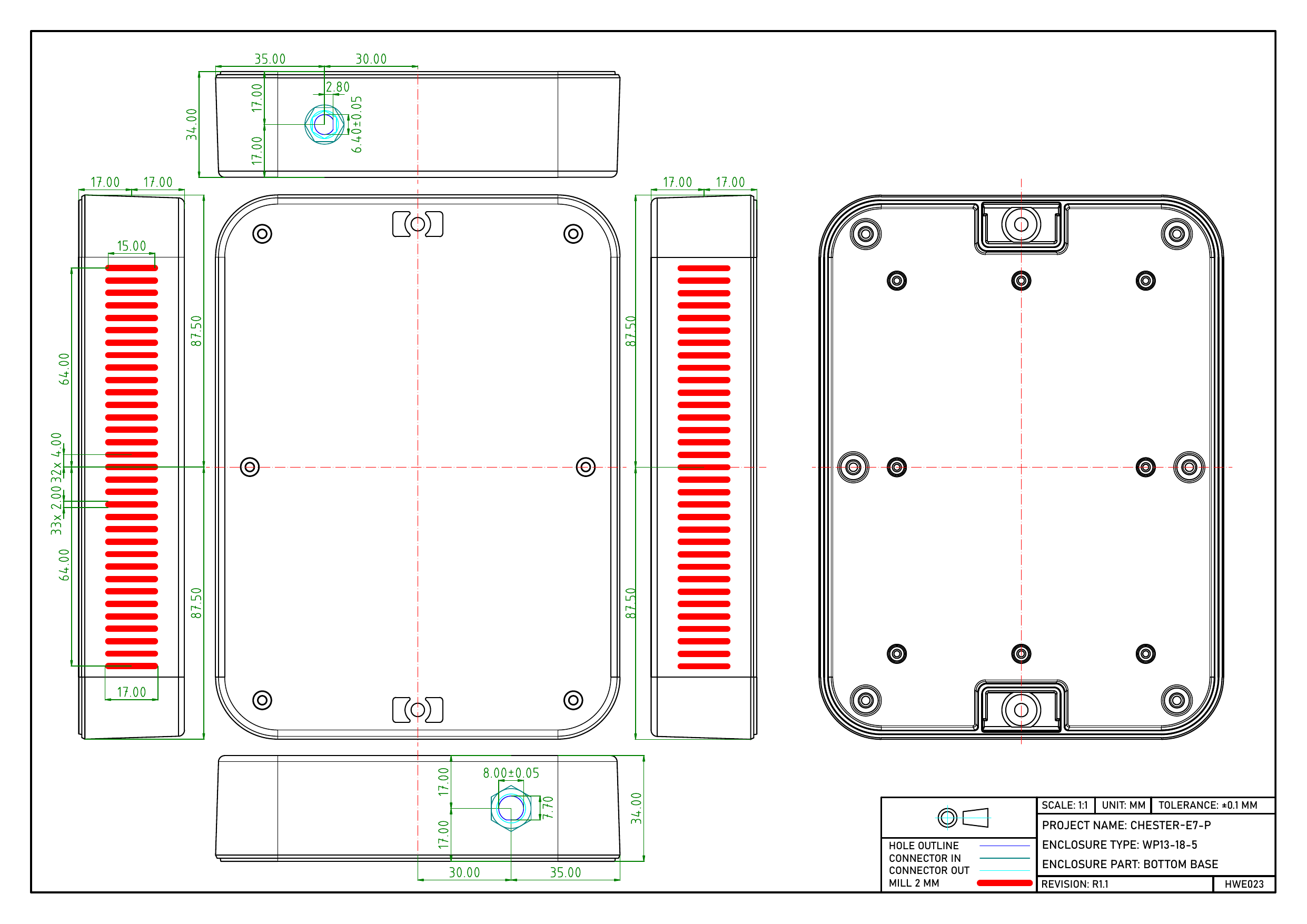

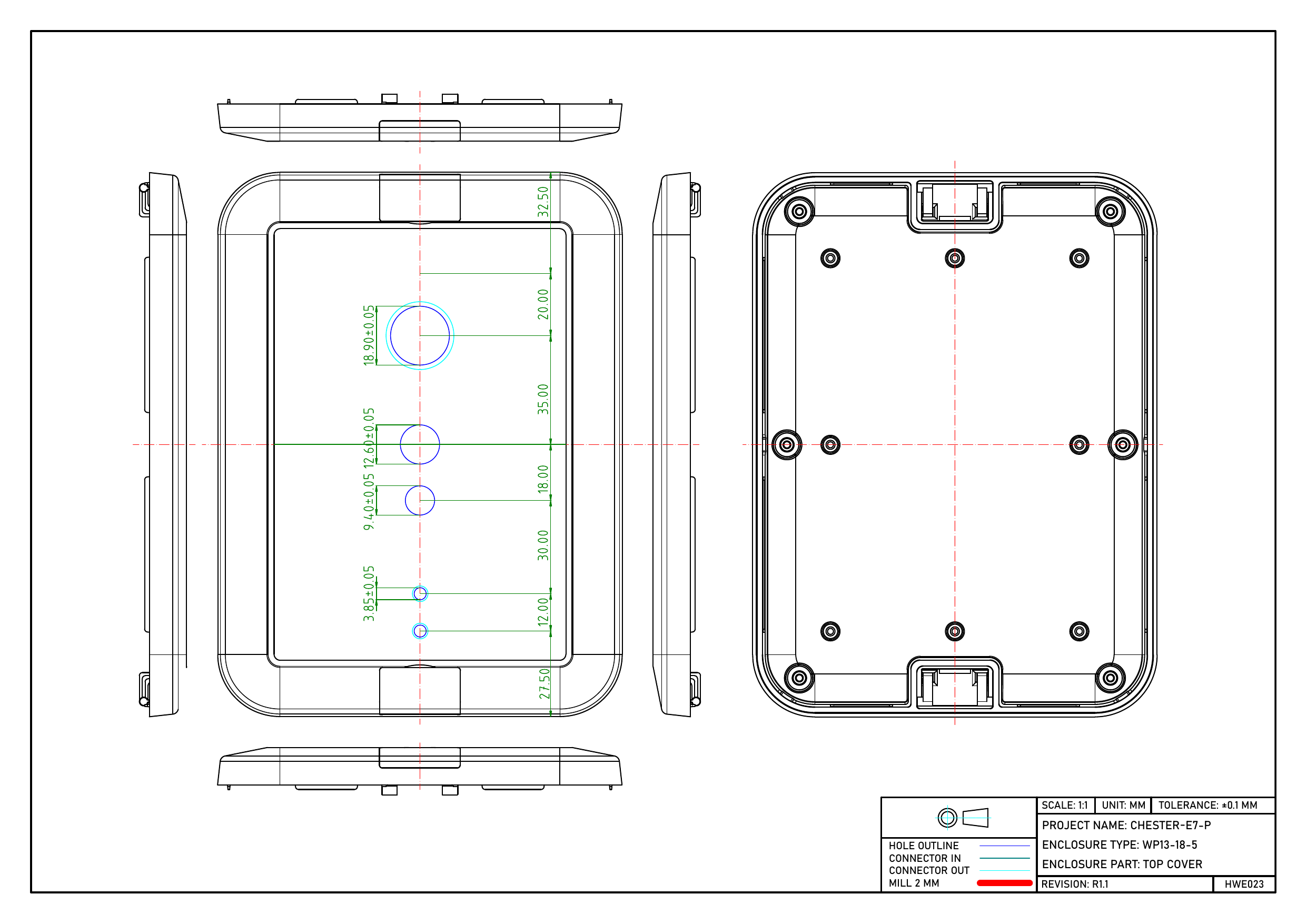

Kótovaný výkres spodní části CHESTER-E7-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E7-P se čtyřmi otvory pro senzory a odvětrání na osové linii Kótovaný výkres varianty horního krytu CHESTER-E7-P se třemi otvory pro senzory a odvětrávacím otvorem

CHESTER-E8-P​

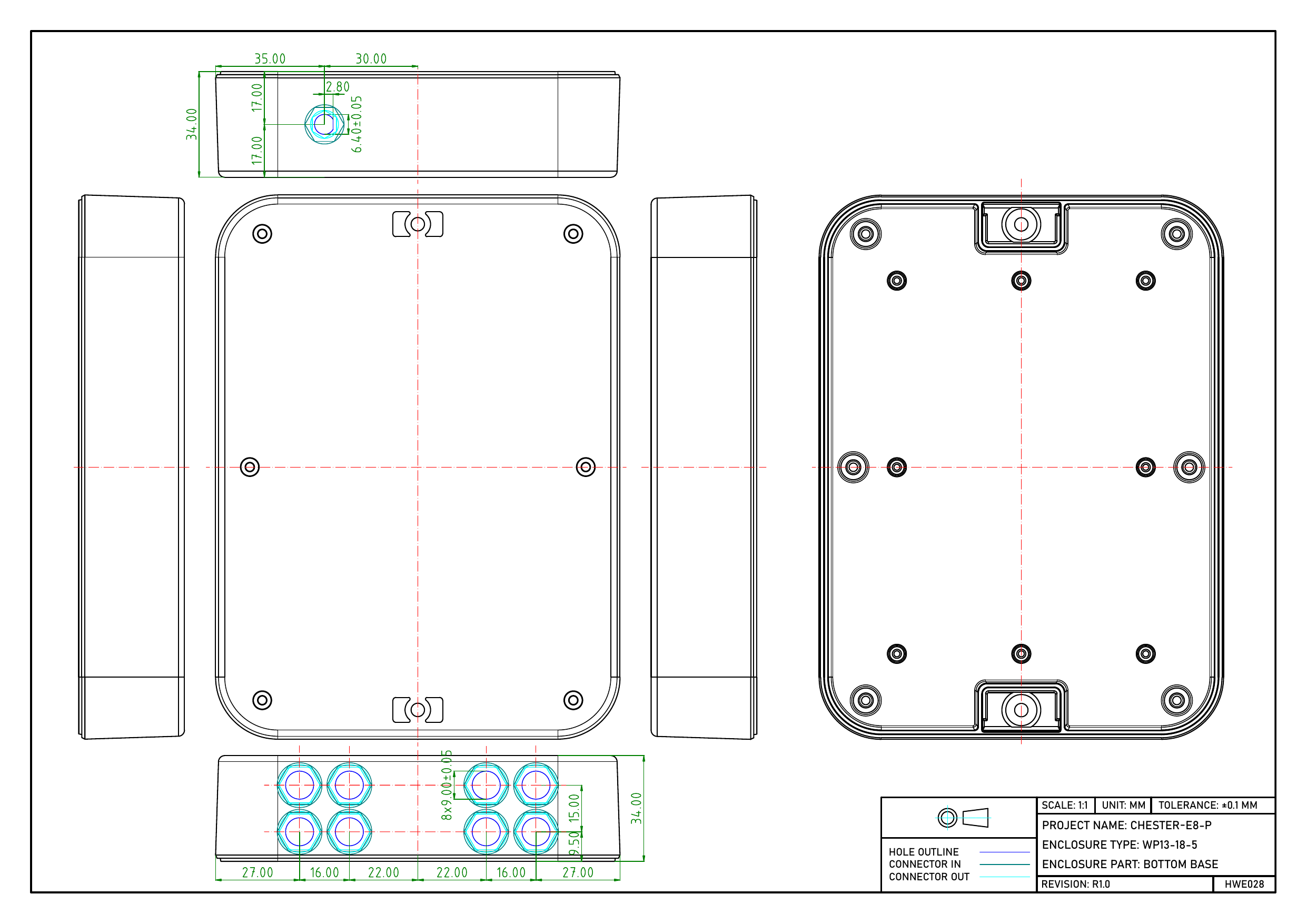

Kótovaný výkres spodní části CHESTER-E8-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E8-P s pozicemi obráběných otvorů

CHESTER-E9-P​

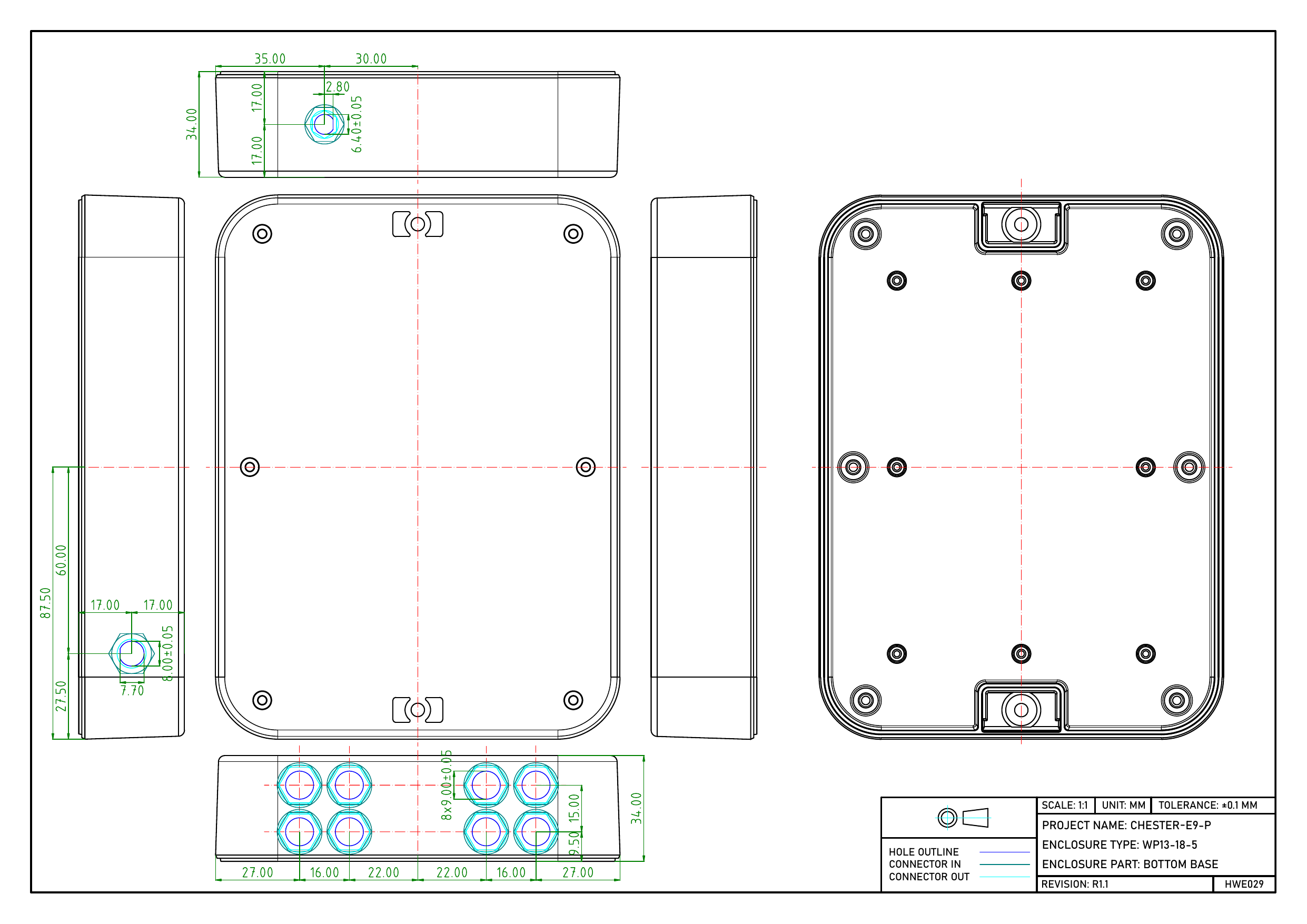

Kótovaný výkres spodní části CHESTER-E9-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E9-P s pozicemi obráběných otvorů

CHESTER-E10-P​

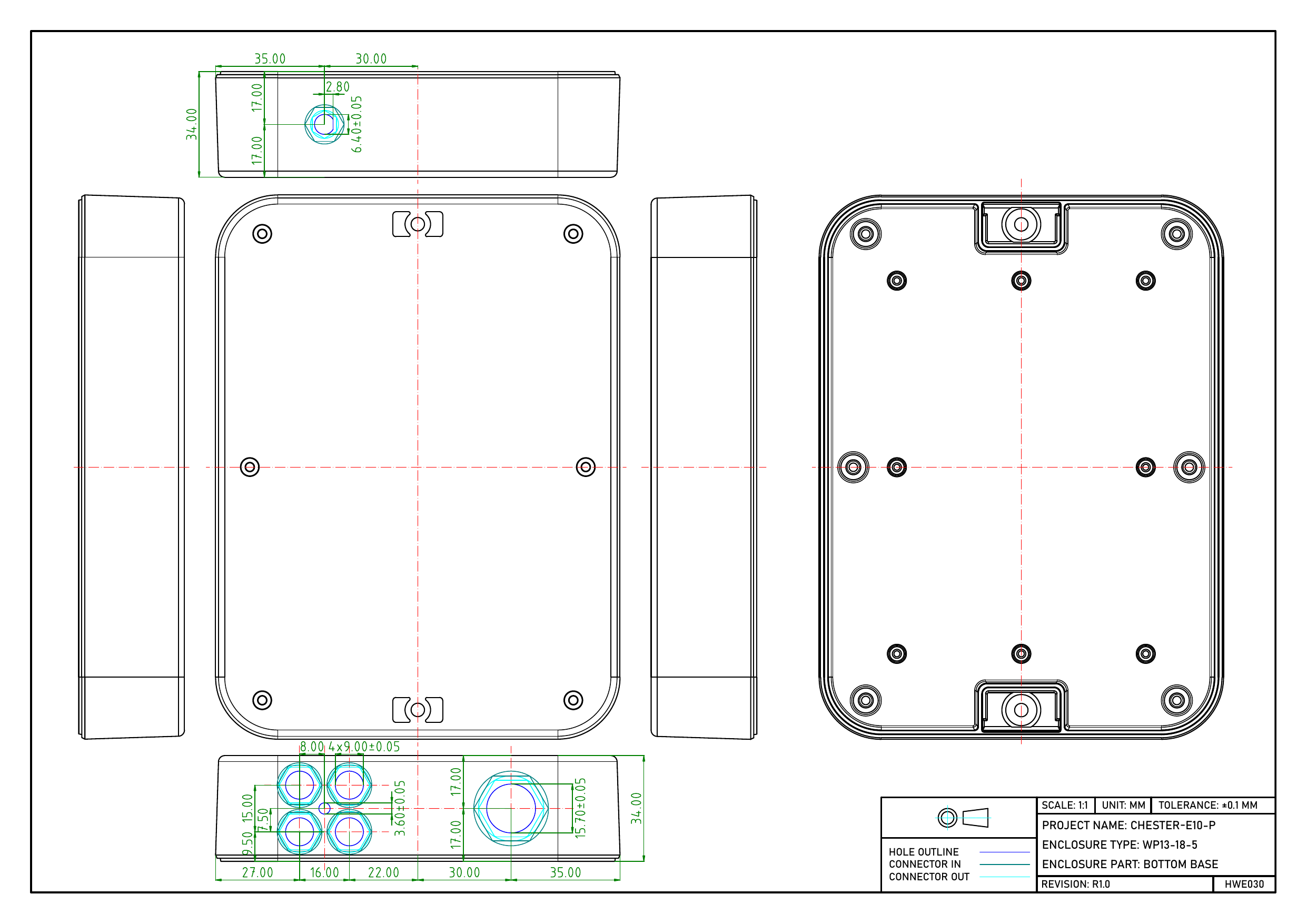

Kótovaný výkres spodní části CHESTER-E10-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E10-P s jedním malým odvětrávacím otvorem

CHESTER-E11-P​

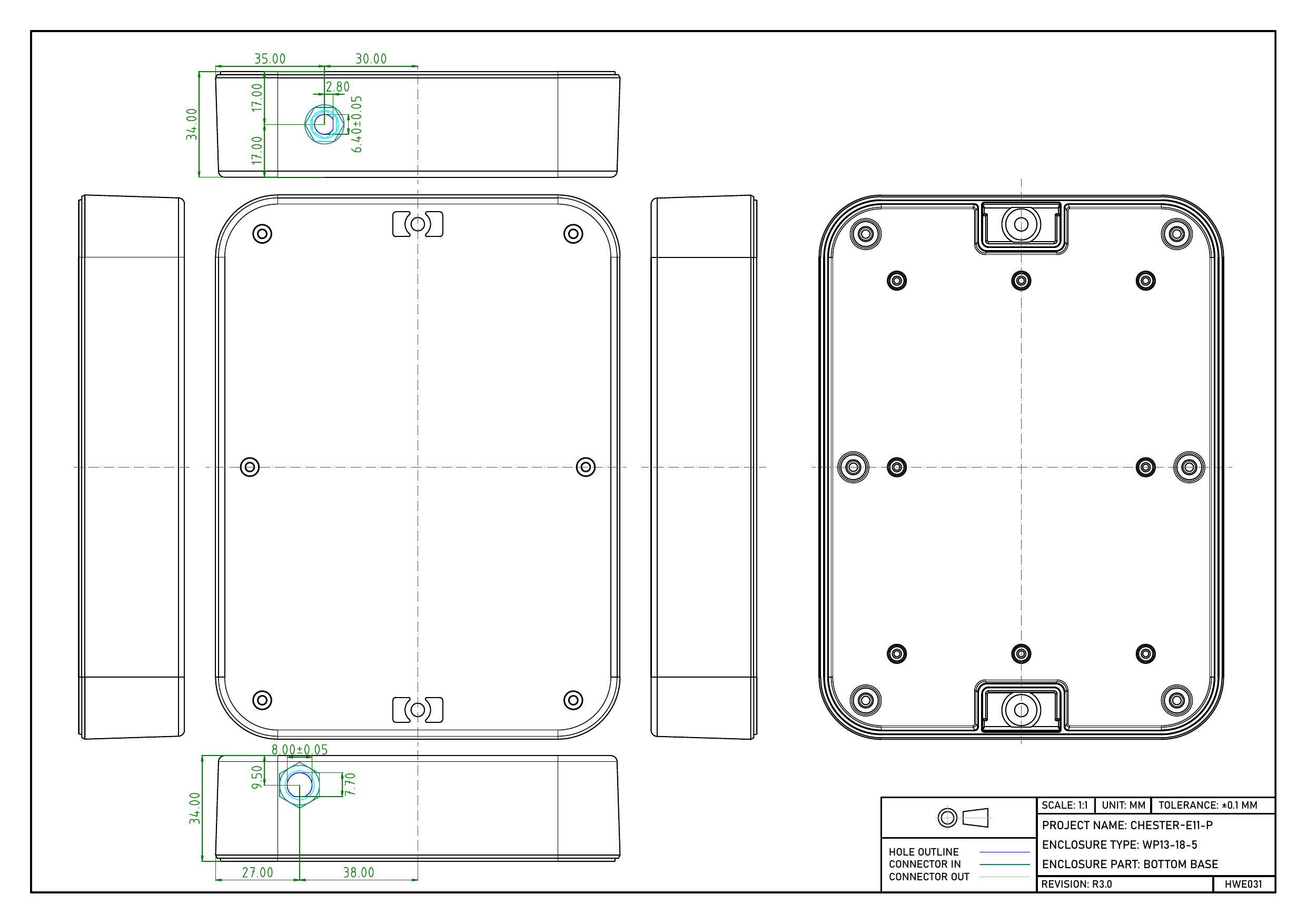

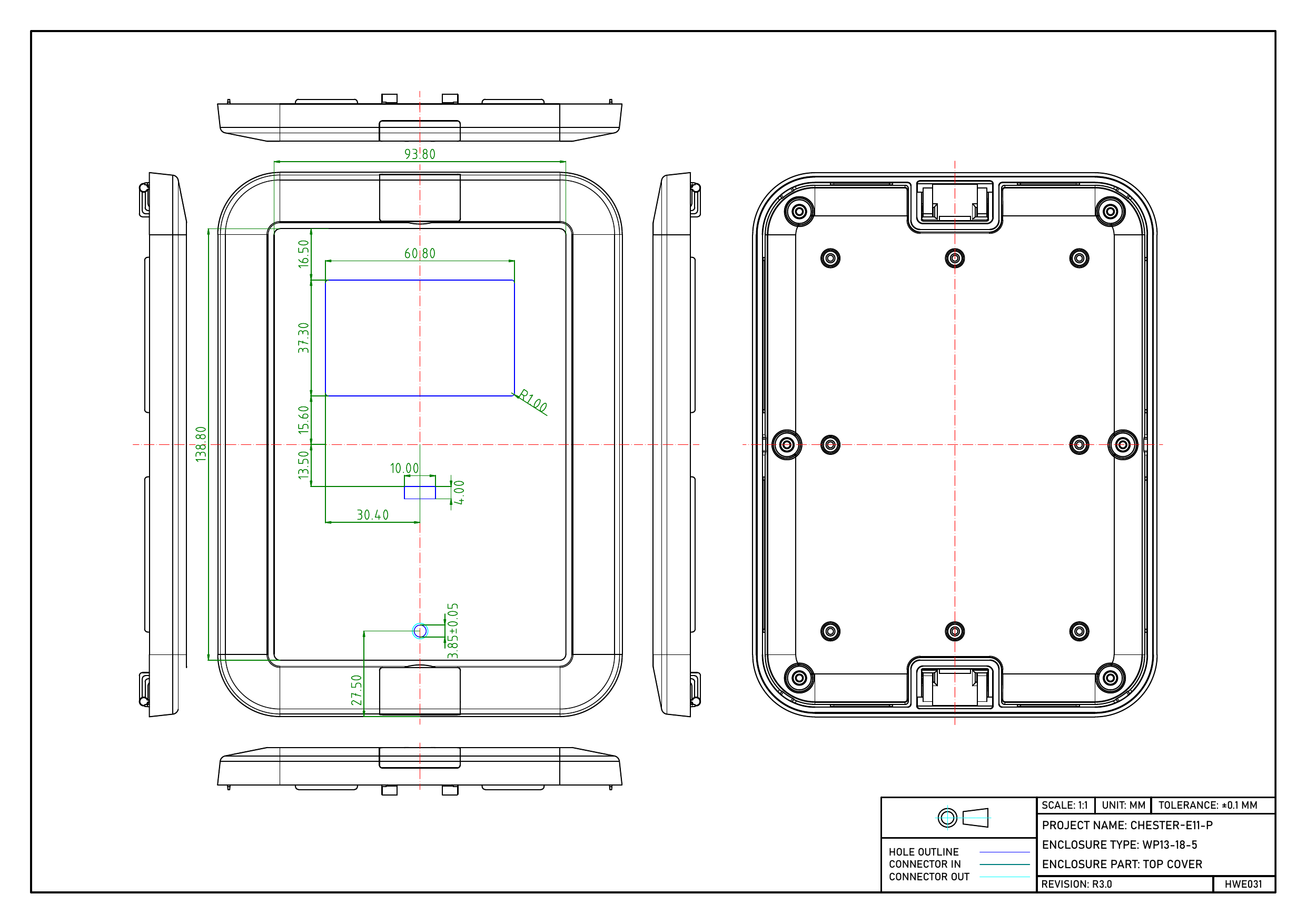

Kótovaný výkres spodní části CHESTER-E11-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E11-P s obdélníkovým výřezem pro displej

CHESTER-E12-P​

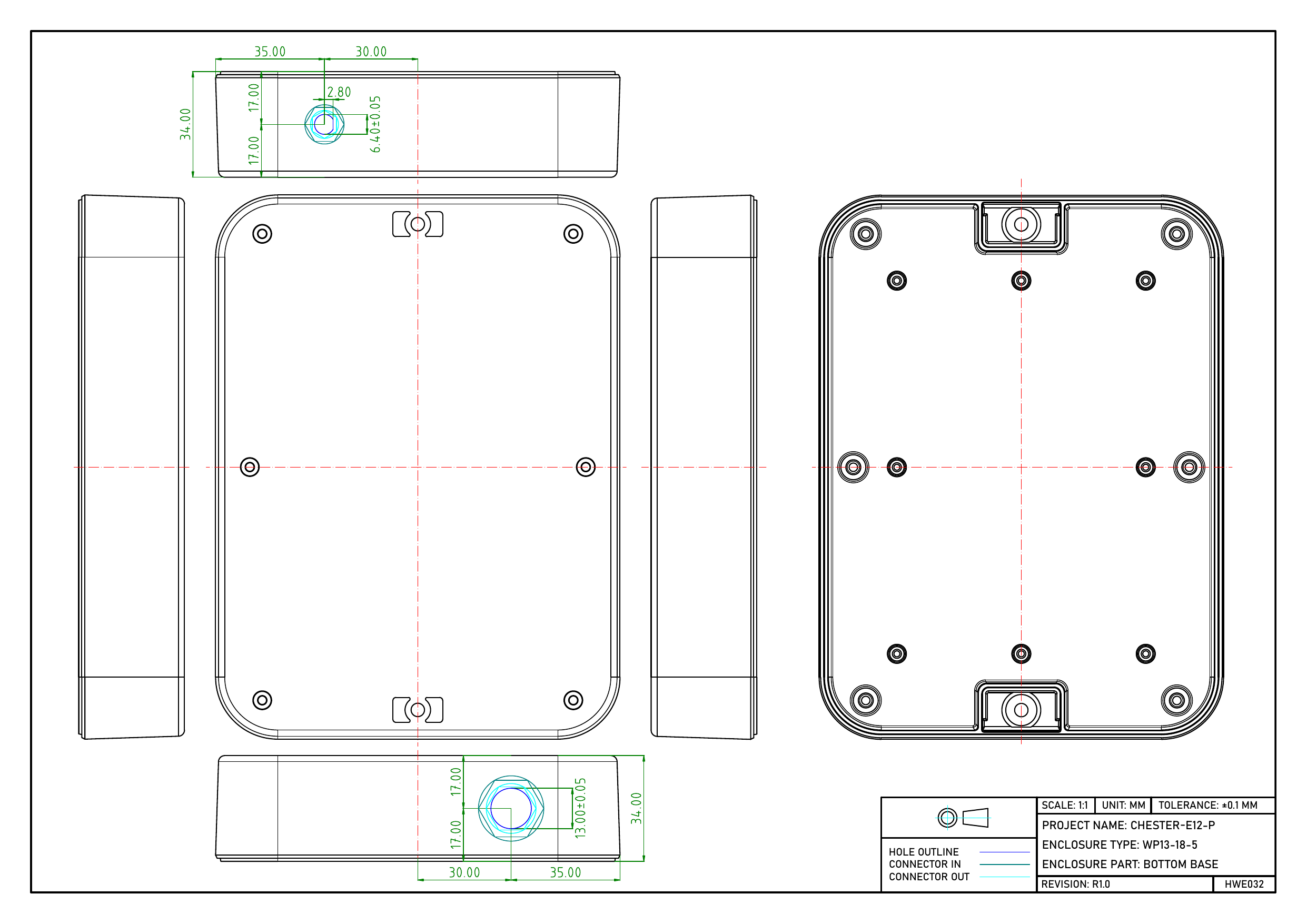

Kótovaný výkres spodní části CHESTER-E12-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E12-P s pozicemi obráběných otvorů

CHESTER-E13-P​

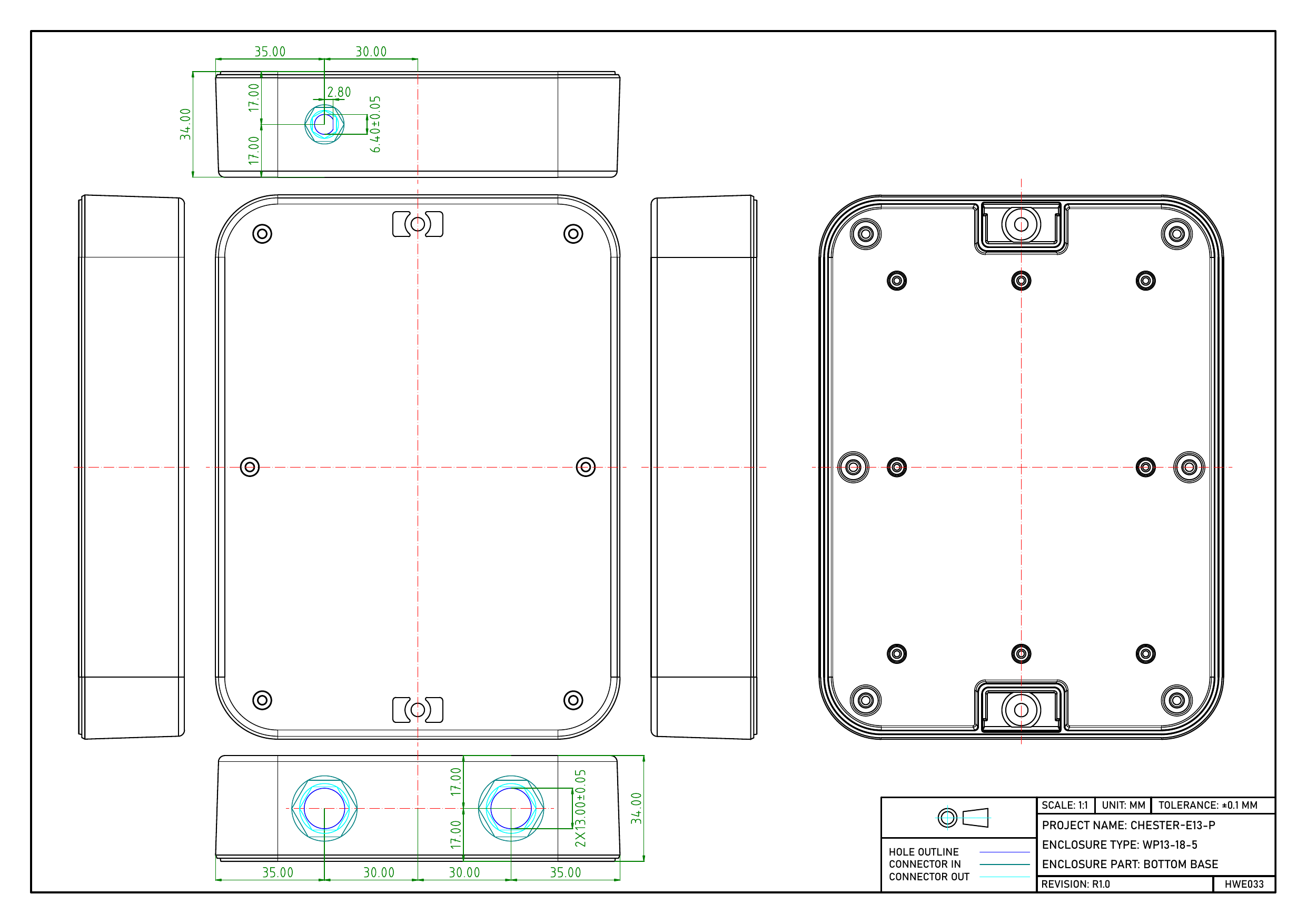

Kótovaný výkres spodní části CHESTER-E13-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E13-P s pozicemi obráběných otvorů

CHESTER-E14-P​

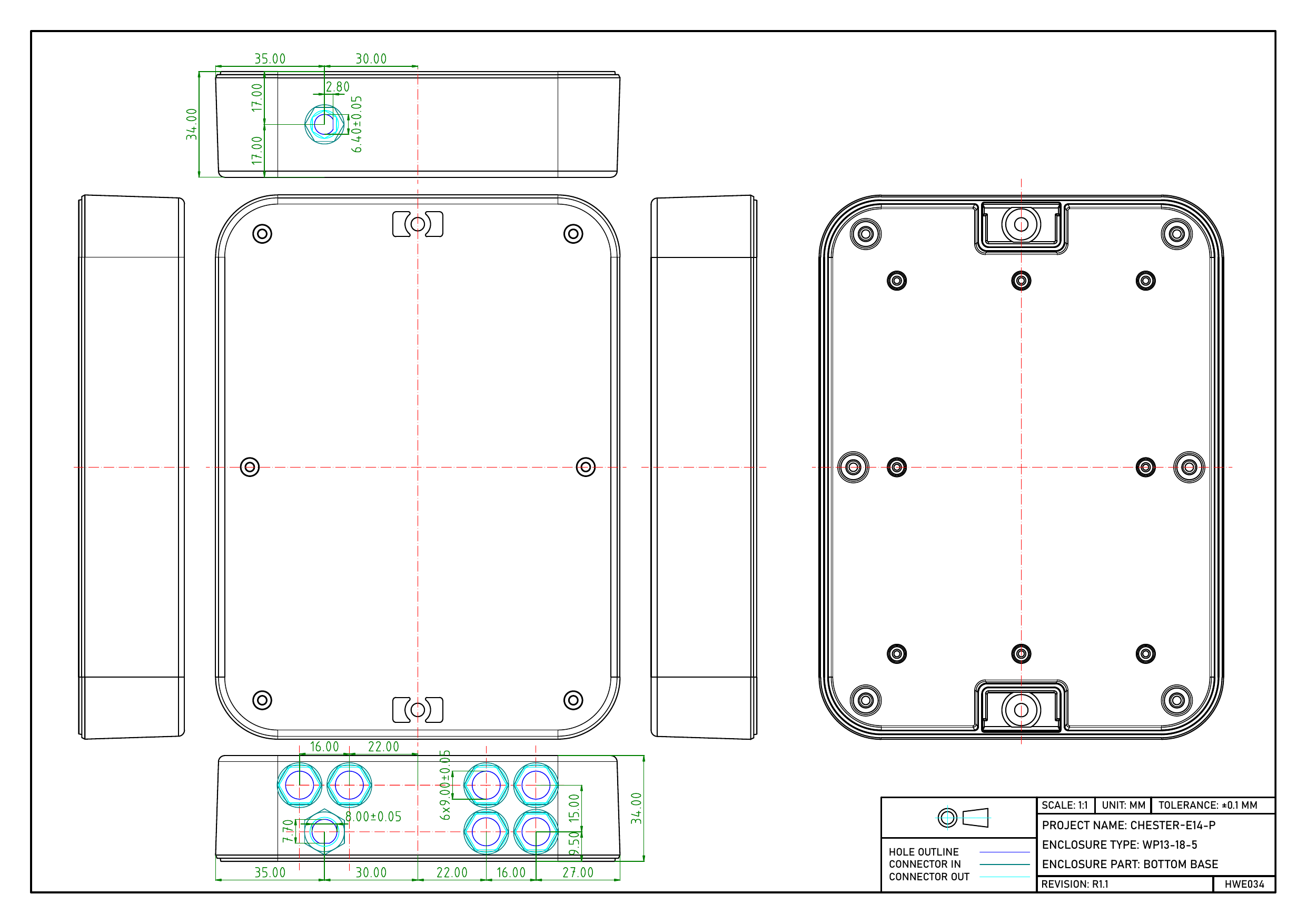

Kótovaný výkres spodní části CHESTER-E14-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E14-P s pozicemi obráběných otvorů

CHESTER-E15-P​

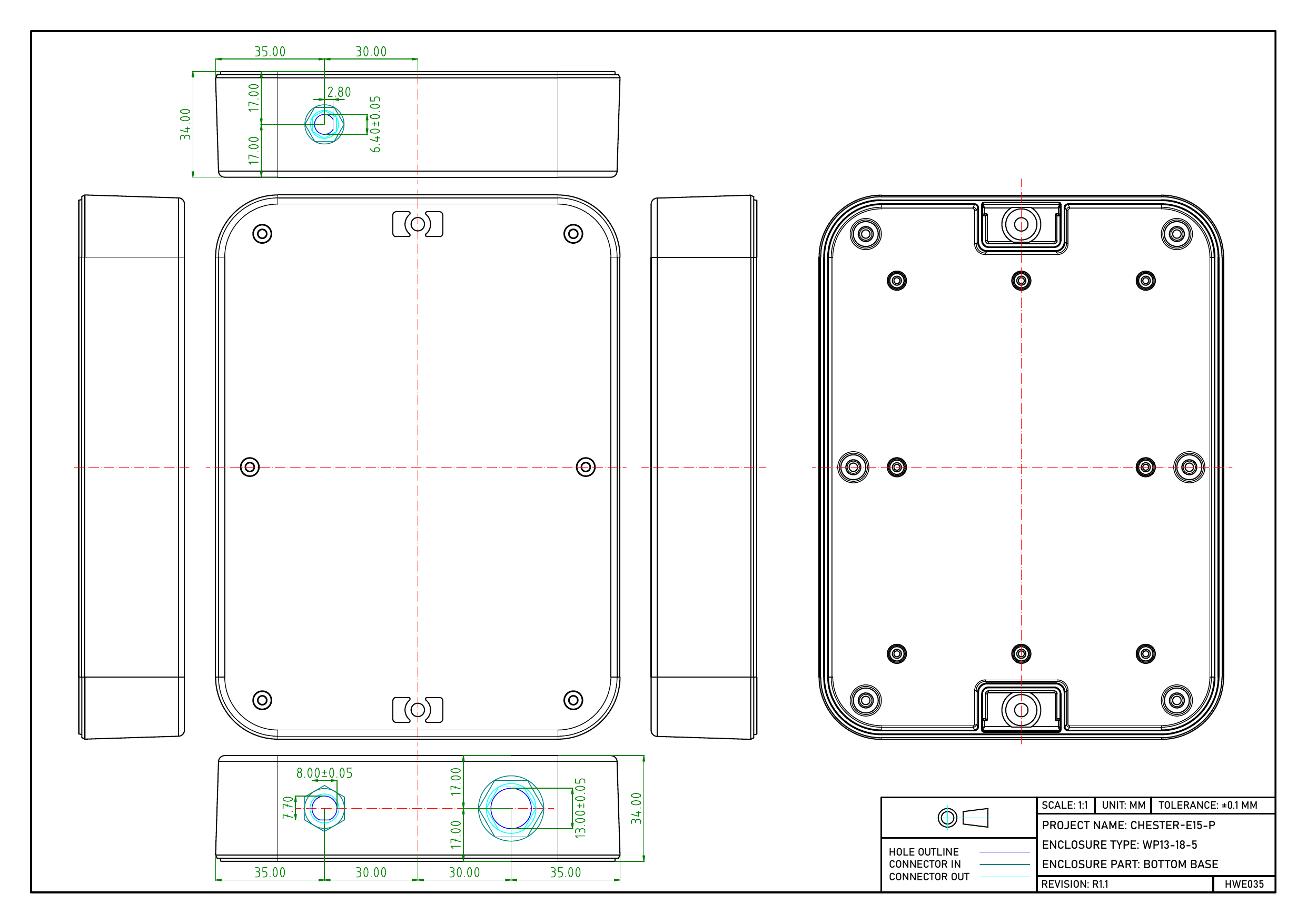

Kótovaný výkres spodní části CHESTER-E15-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E15-P s pozicemi obráběných otvorů

CHESTER-E16-P​

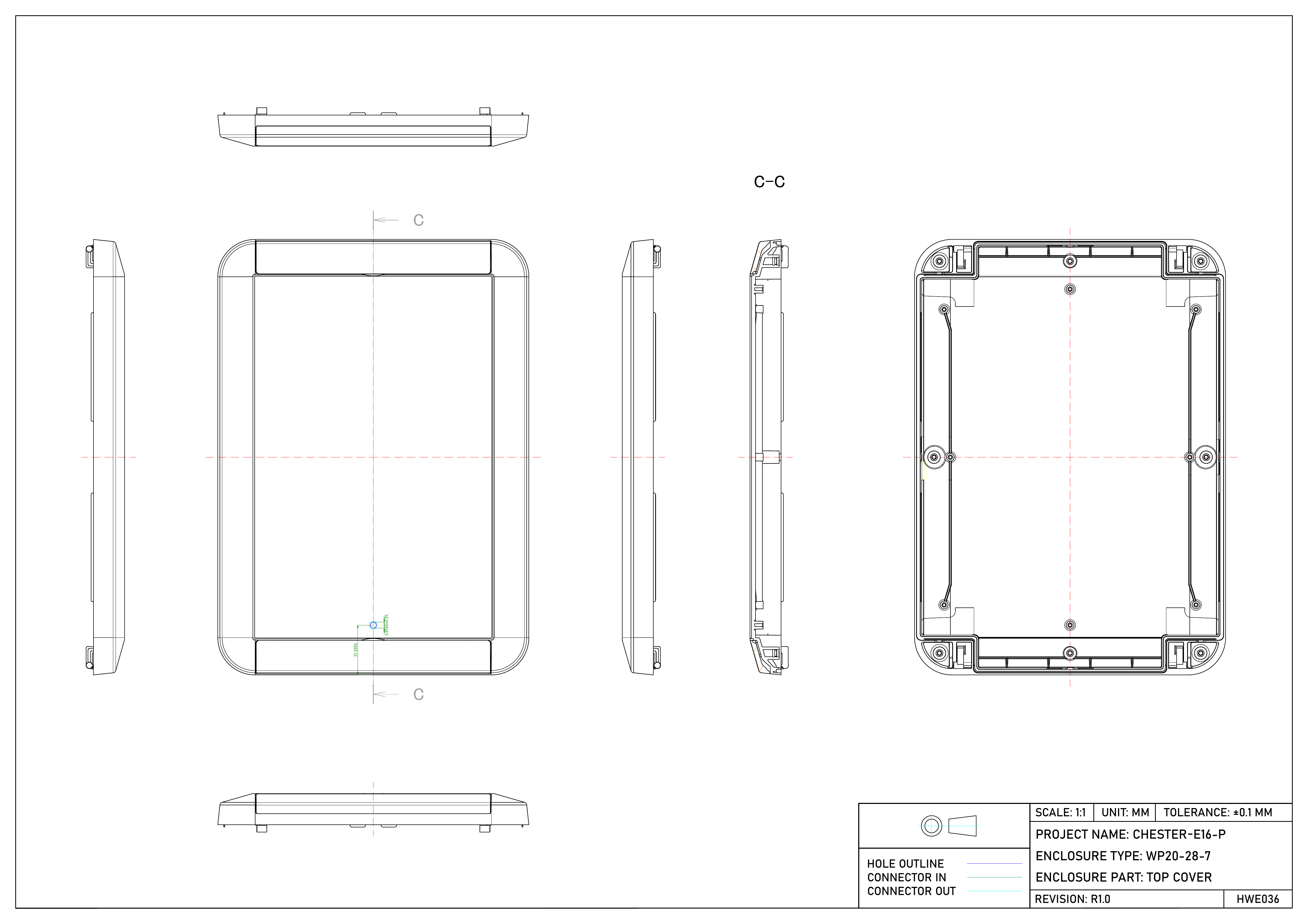

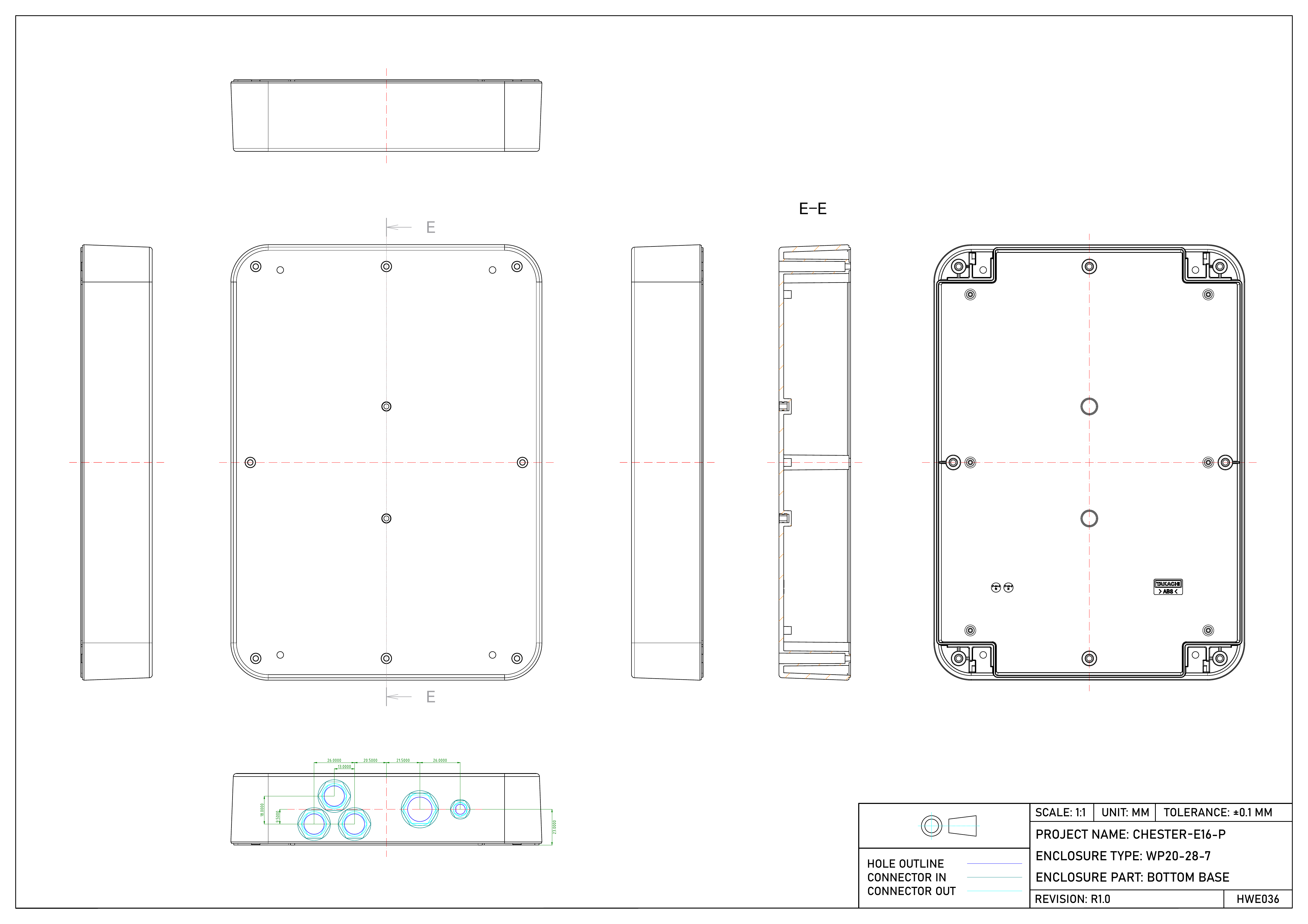

Kótovaný výkres spodní části CHESTER-E16-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E16-P s pozicemi obráběných otvorů

CHESTER-E17-P​

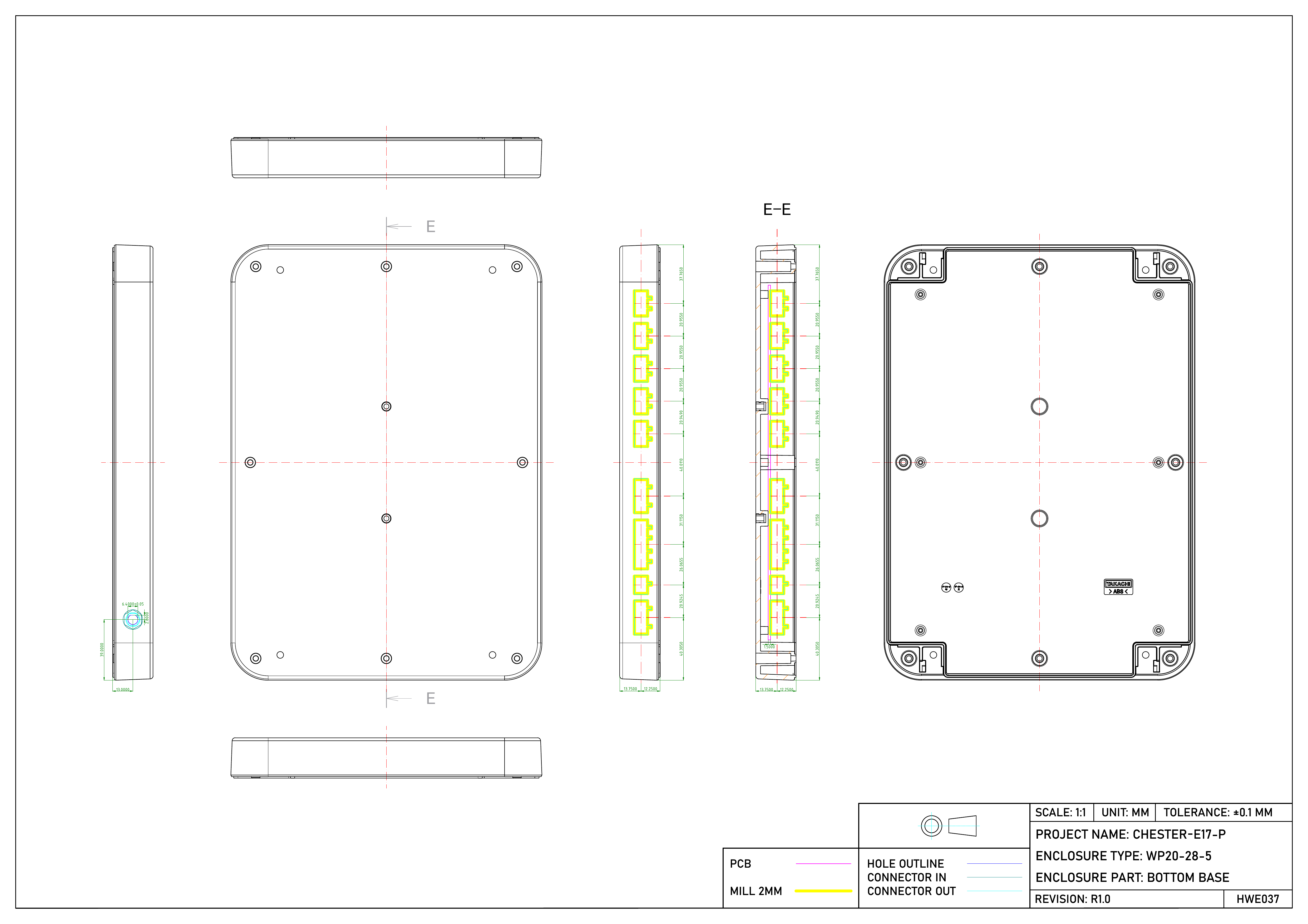

Kótovaný výkres větší spodní části CHESTER-E17-P s frézovanými otvory pro konektory v bočních stěnách Kótovaný výkres horního krytu CHESTER-E17-P s pozicemi obráběných otvorů

CHESTER-E18-P​

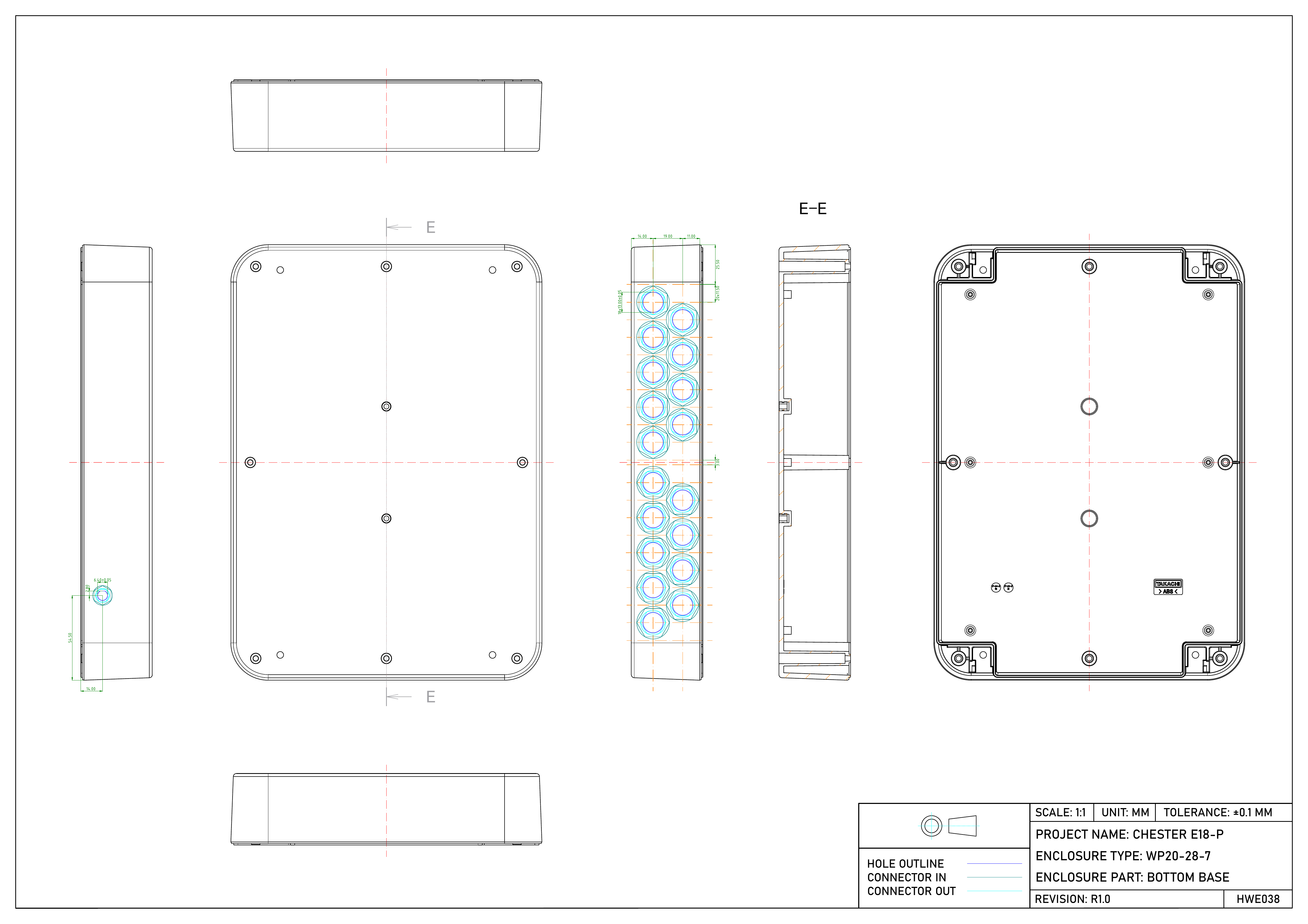

Kótovaný výkres větší spodní části CHESTER-E18-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E18-P s pozicemi obráběných otvorů

CHESTER-E19-P​

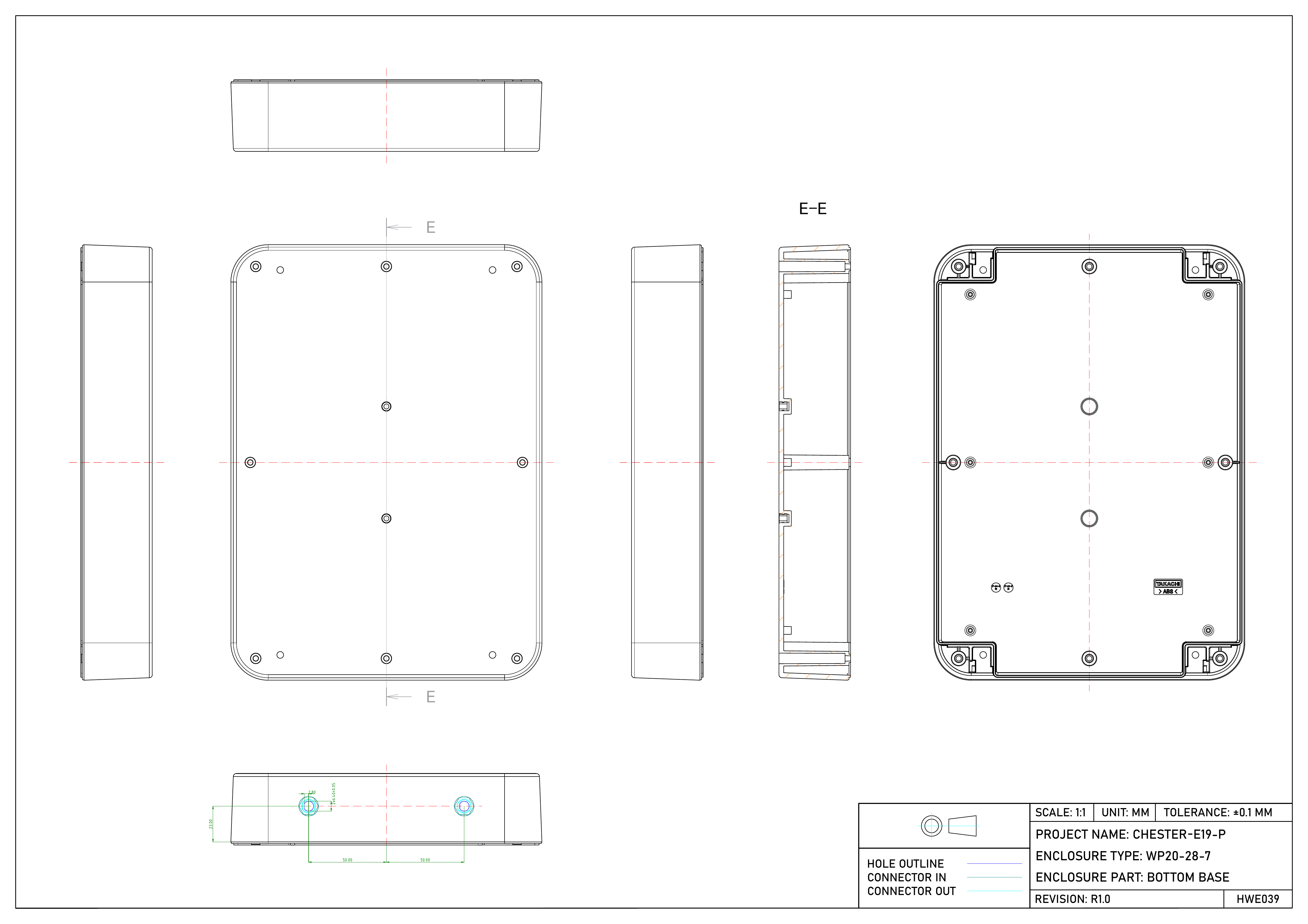

Kótovaný výkres větší spodní části CHESTER-E19-P s pozicemi obráběných otvorů Kótovaný výkres horního krytu CHESTER-E19-P s pozicemi obráběných otvorů
