Modul CHESTER-U1

CHESTER-U1 je nákladově optimalizovaná základní deska CHESTER-M zhuštěná do malého modulu 38x38 mm.

Místo použití zařízení CHESTER-M a vkládání rozšiřujících modulů do něj navrhnete nosnou desku (carrier board) a vložíte do ní CHESTER-U1.

CHESTER-U1 má tyto vlastnosti:

  • Elektricky identický s CHESTER-M (stejný binární firmware může běžet bez jakýchkoli změn)
  • Nákladově optimalizovaný
  • Nosná deska může být jen dvouvrstvá deska
  • Obsahuje stejné aplikační MCU (APP/BLE nRF52840) a LTE (nRF9160)
  • Lze jej zakomponovat do menších krabiček
  • Lze jej připojit k rozšiřujícím modulům CHESTER-X stejným způsobem jako CHESTER-M
  • Obsahuje držák nano SIM karty přímo na desce
  • Připojte pouze baterii a u.Fl antenu

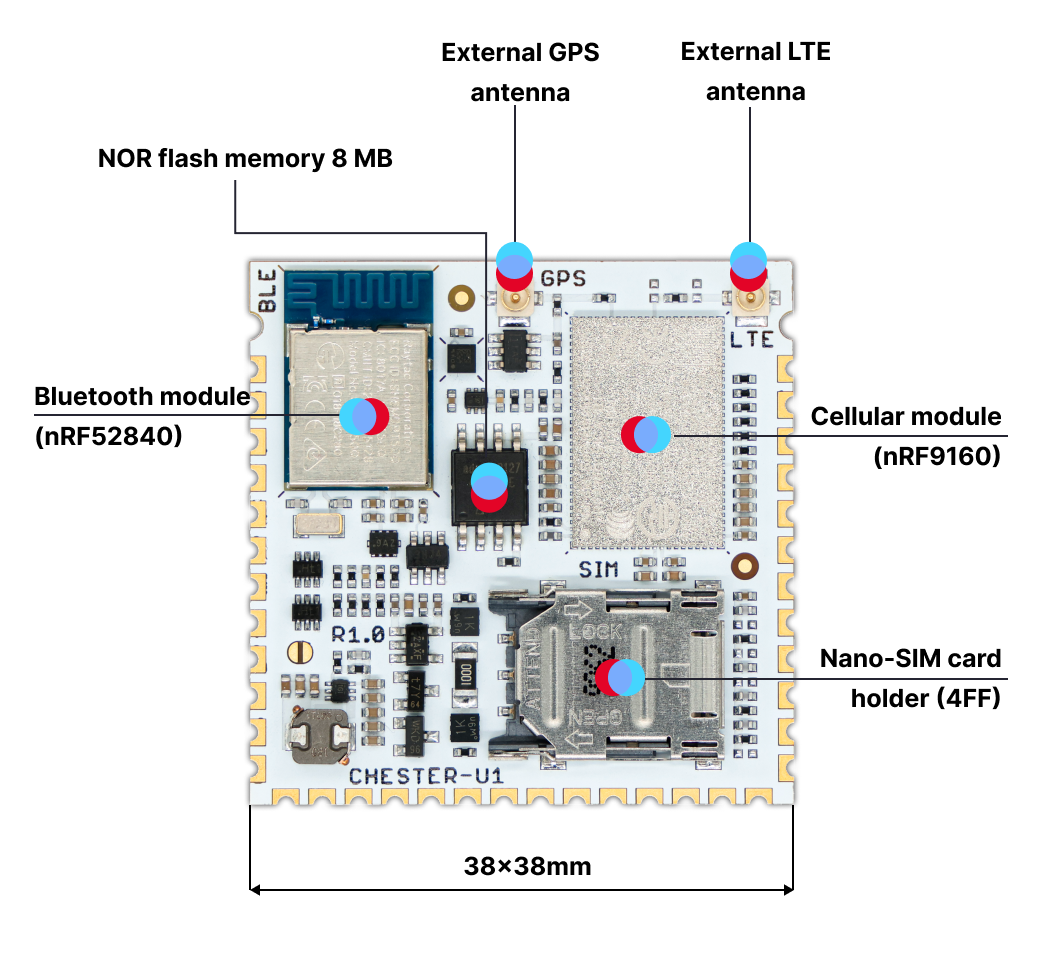

Rozložení CHESTER-U1

E-CAD knihovna​

HARDWARIO může poskytnout ECAD footprinty pro vaši integraci.

Rozložení​

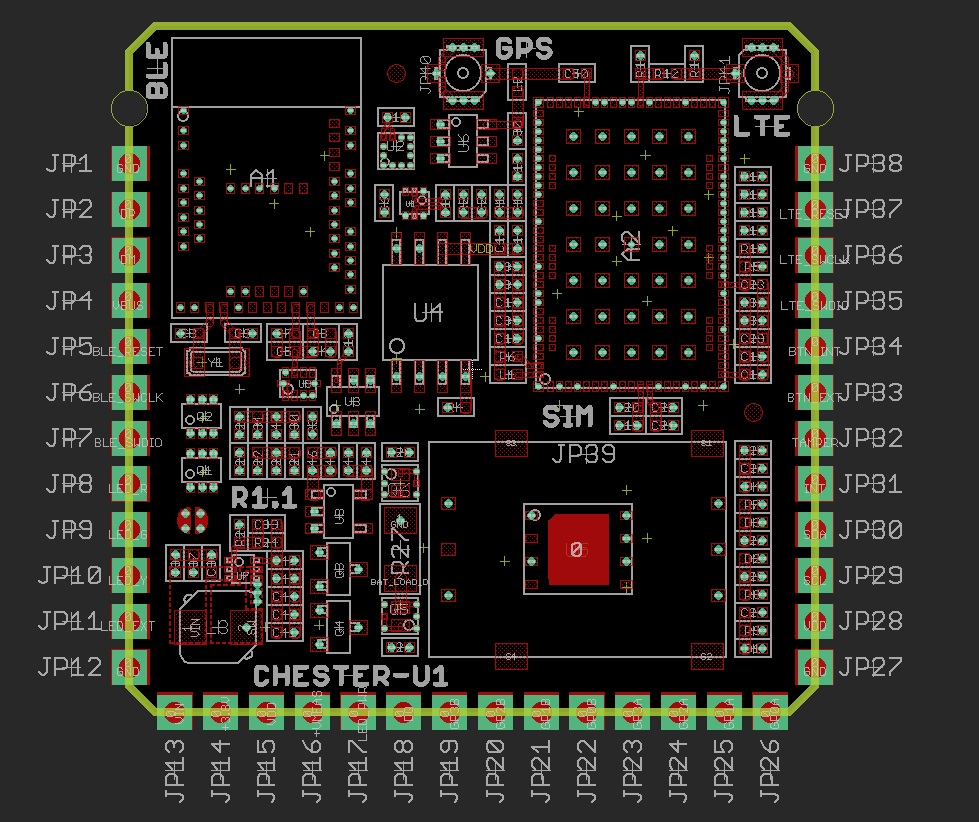

Rozložení CHESTER-U1

Schémata​

Rozhraní​

V tomto zobrazení jsou signály umístěny přesně tak, jak se na modul díváte z horní strany. Rozmístění signálů bylo optimalizováno tak, abyste mohli snadno vést své spoje na dvouvrstvé desce plošných spojů.

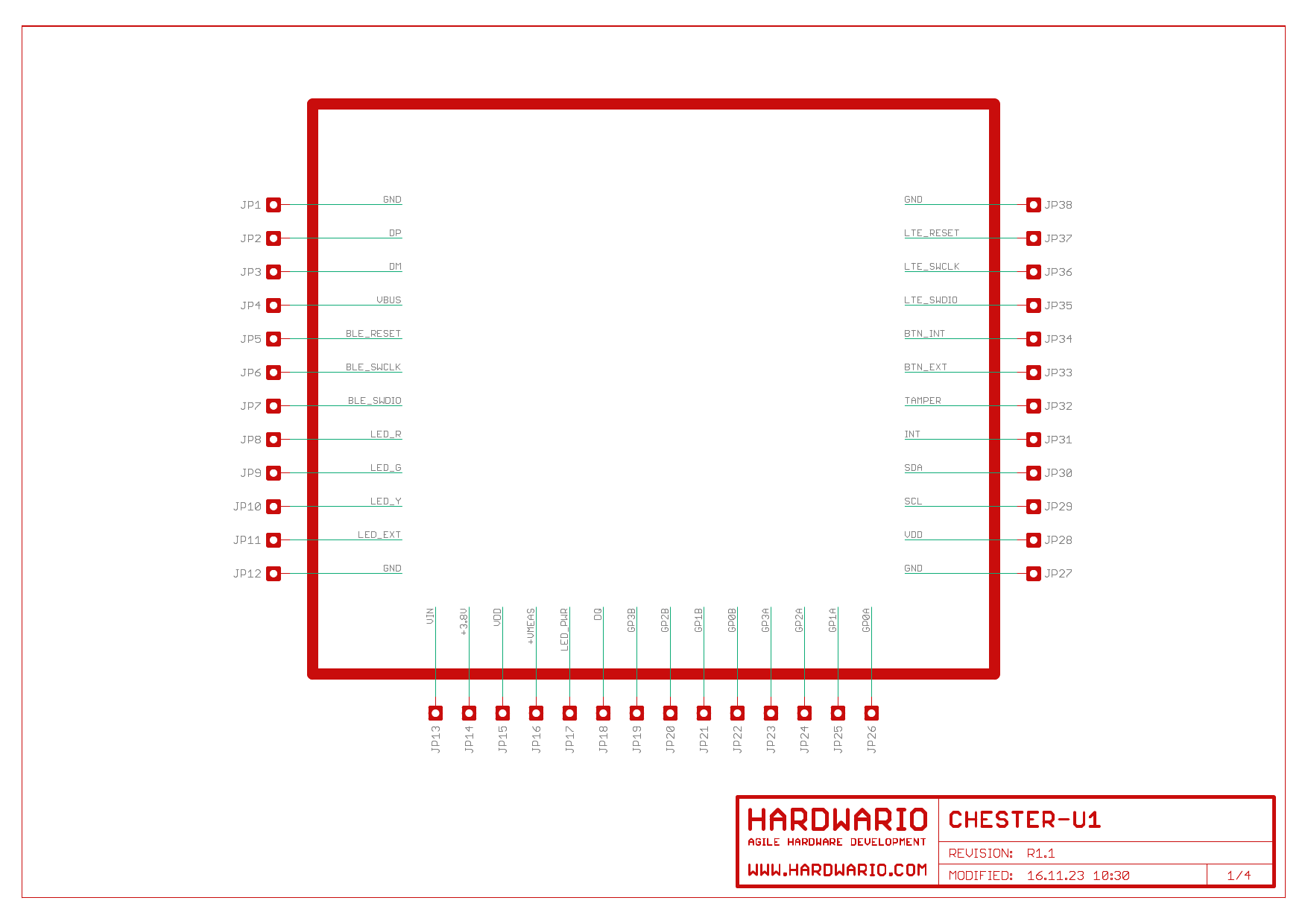

Schéma 1/4: Pinout rozhraní CHESTER-U1 se signály JP1–JP38 umístěnými podle pohledu z horní strany modulu

MCU​

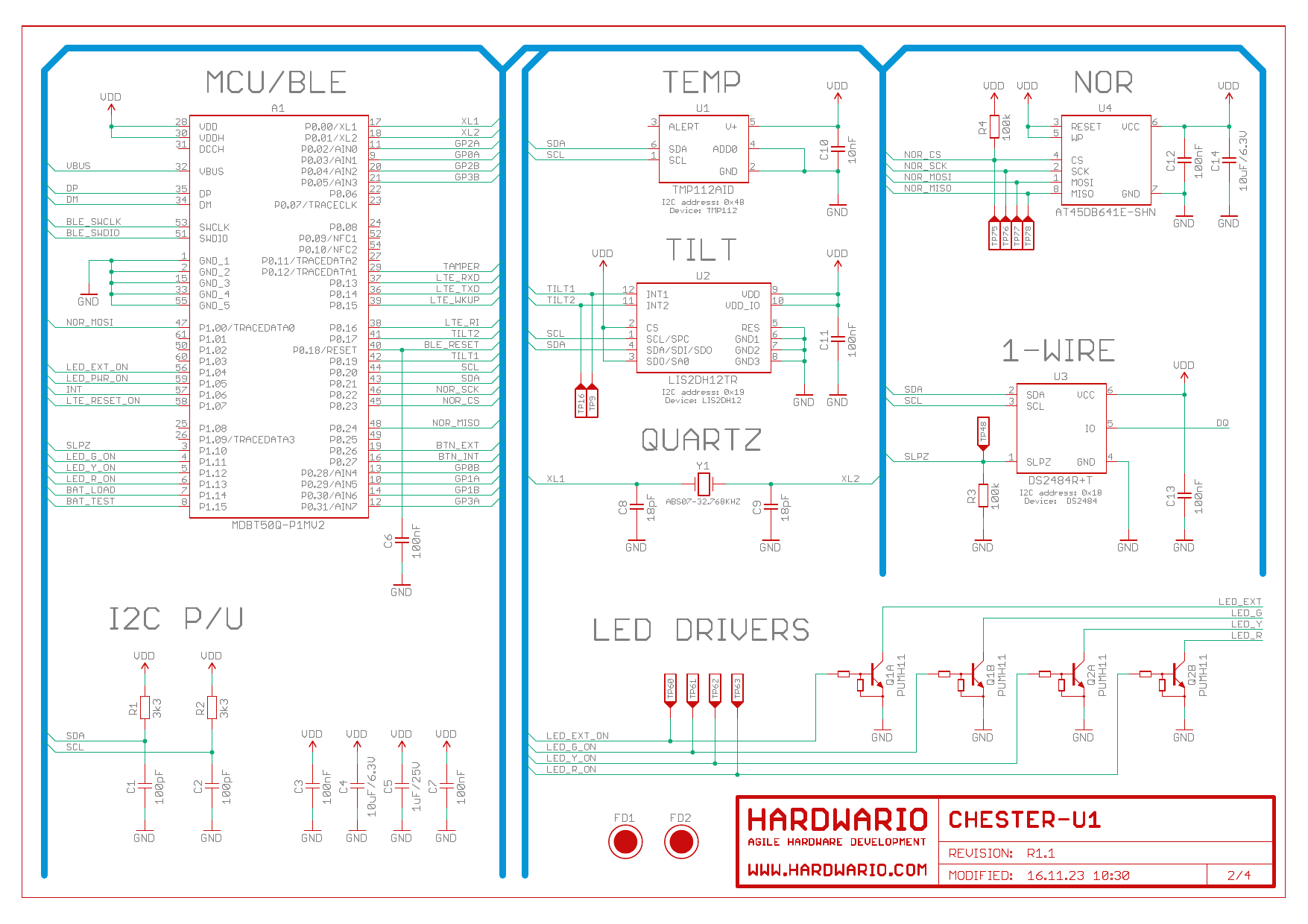

Schéma 2/4: MCU/BLE MDBT50Q, senzory teploty a náklonu, NOR flash, 1-Wire master a budiče LED

LTE​

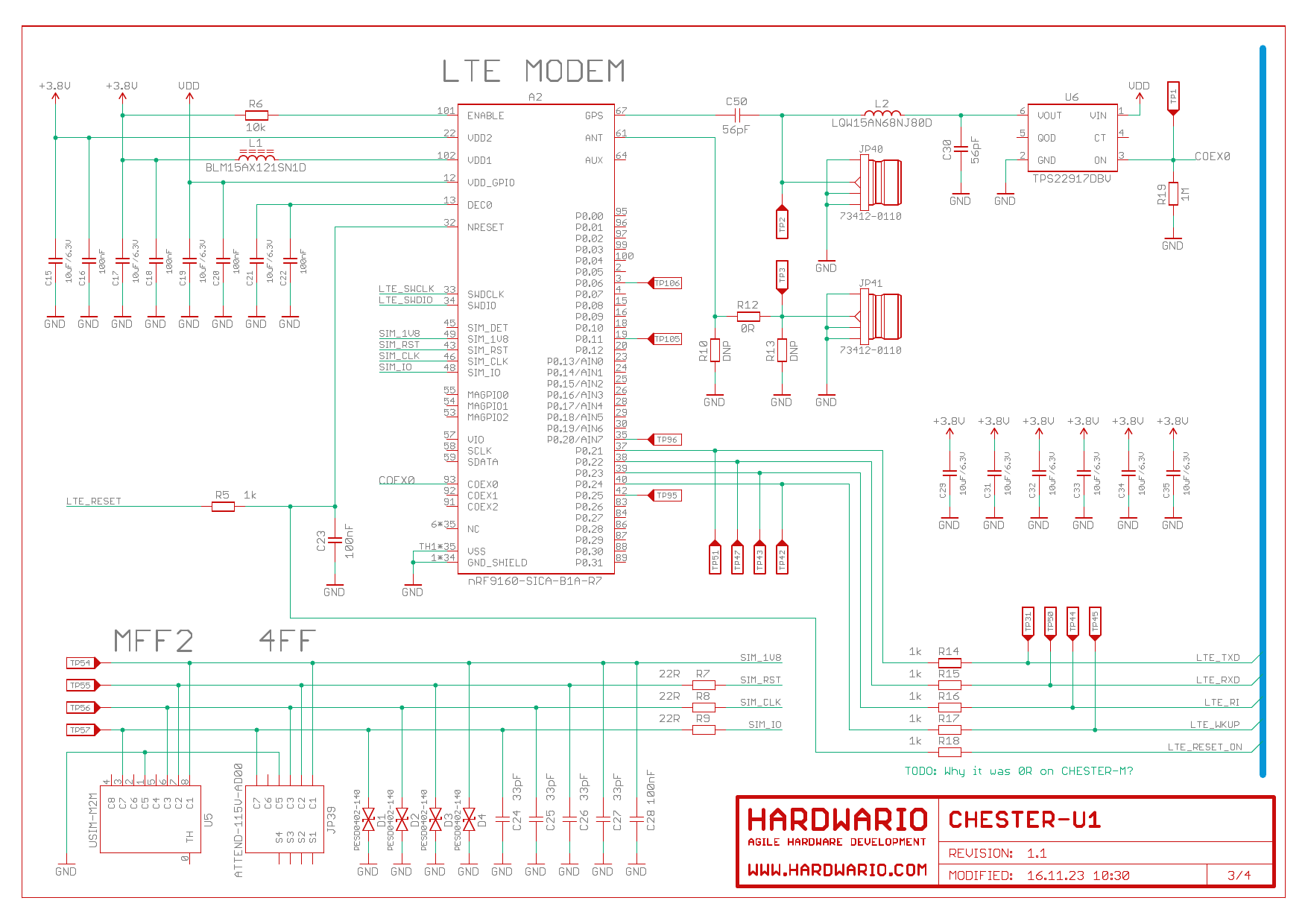

Schéma 3/4: LTE modem nRF9160, rozhraní SIM, anténní konektory a spínač napájení GPS

Napájení​

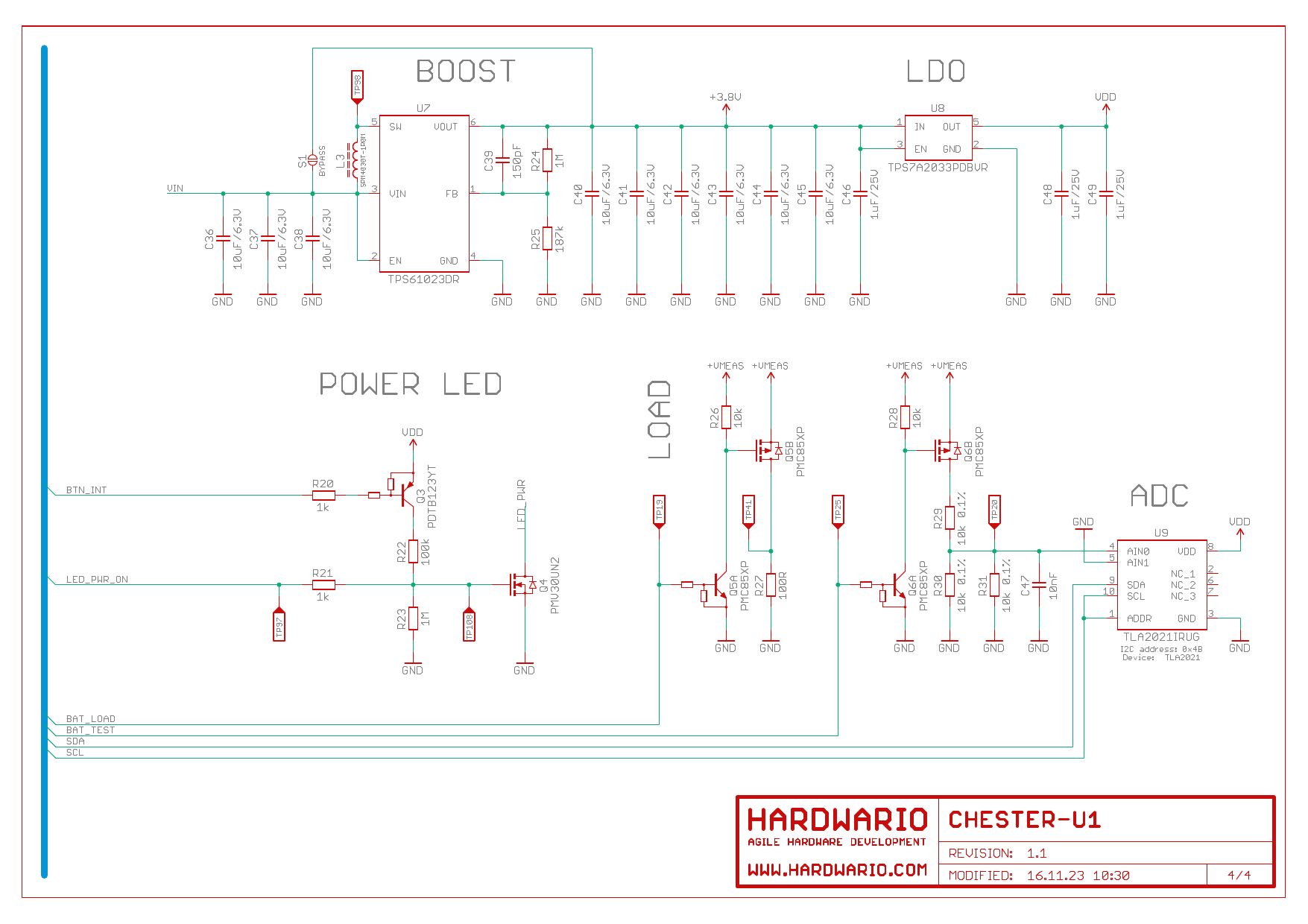

Schéma 4/4: Zvyšující převodník TPS61023, LDO, LED napájení, spínání zátěže a ADC TLA2021

Nosná deska CHESTER-C4​

Máme nosné desky, které lze použít přímo ve vašem produktu se zařízením CHESTER-U1, nebo na nich můžete založit vlastní návrh. Ozvěte se nám, můžeme vám poskytnout více informací.

Jednou z nosných desek je CHESTER-C4, obsahuje slot pro dva rozšiřující moduly a může mít několik variant baterie nebo externího napájení.

Spodní strana​

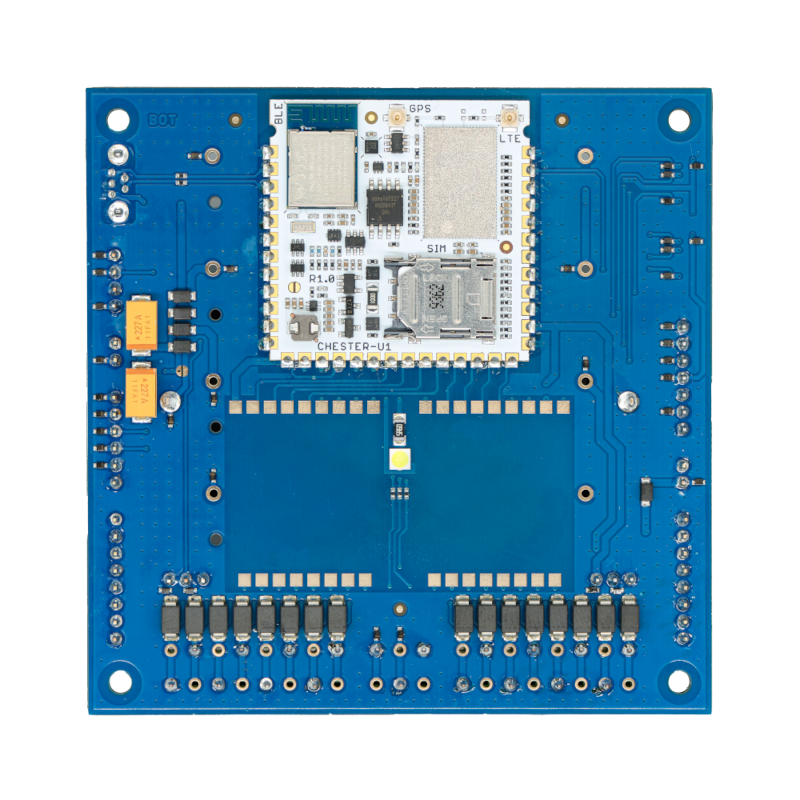

Spodní strana CHESTER-C4

Horní strana​

S variantou článku „D“.

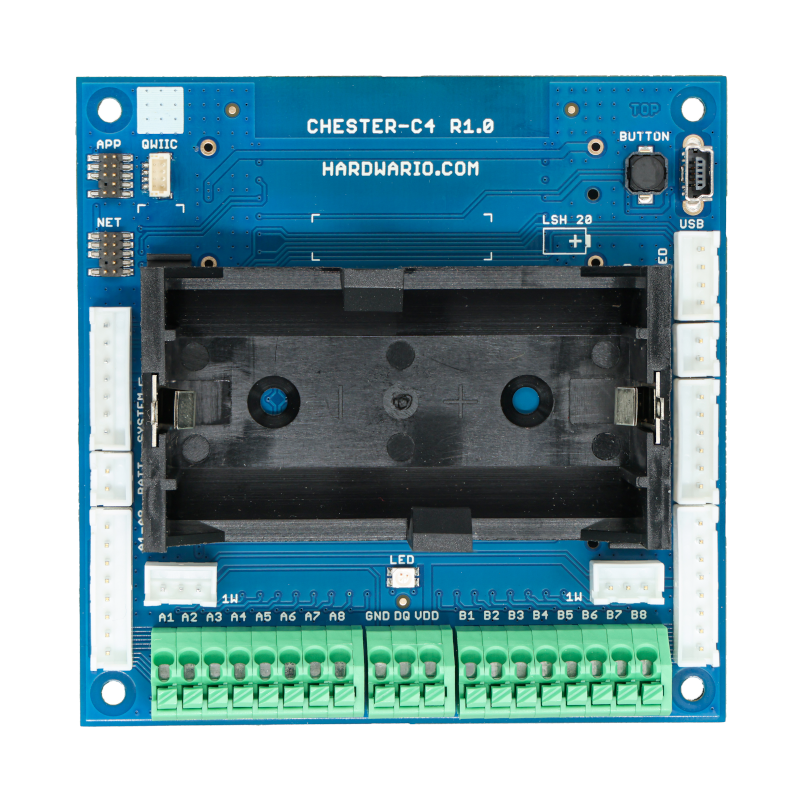

Horní strana CHESTER-C4
