CHESTER-M

CHESTER-M je univerzální základní deska s konektivitou LPWAN, rozšiřitelná pomocí rozšiřujících modulů X.

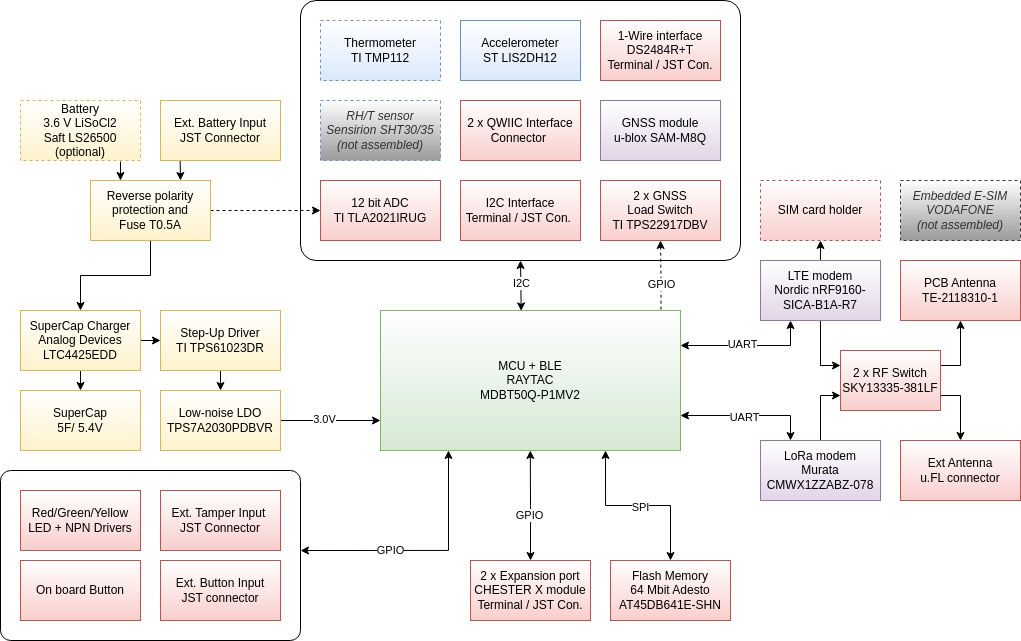

Blokový diagram

Základní parametry

Tento článek uvádí základní parametry platformy CHESTER:

Název	Hodnota	Poznámka
Rozsah provozního napětí	2.0 až 5.25 V	Pouze pro základní desku – lze zvýšit pomocí rozšiřujících modulů
Typický klidový proud	100 μA	Bez instalovaného rozšiřujícího modulu a periferie
Přídavný proud pro BLE	50 μA	1sekundový interval advertisingu
Přídavný proud pro NB-IoT/LTE-M	100 μA	Pro ECL=0 a 30minutový interval vysílání
Přídavný proud pro LoRaWAN	50 μA	Pro SF12 a 30minutový interval vysílání
Rozměry krabičky	130(š) x 175(v) x 45(h) mm	Standardní krabička
Rozměry krabičky	200(š) x 280(v) x 45(h) mm	Nosná deska – nízký profil
Rozměry krabičky	200(š) x 280(v) x 65(h) mm	Nosná deska – vysoký profil
Rozsah provozní teploty	-20 až +60 °C
Rozsah skladovací teploty	-30 až +70 °C
Stupeň krytí	IP 67	Lze ponořit do hloubky 1 m na 30 minut

caution

Výše uvedené parametry mohou být ovlivněny konkrétní hardwarovou konfigurací a implementací aplikace.

Popis konektorů

Popis svorkovnic

Signály svorkovnic jsou definovány umístěním rozšiřujících modulů X na zadní stranu základní desky CHESTER. Více informací najdete v kapitole Moduly na zadní straně.

Pájené propojky svorkovnic

Pokud v slotu A nebo B není žádný rozšiřující modul, lze 8pinové svorkovnice nakonfigurovat pomocí pájených propojek.

Piny svorkovnic mohou mít na základě pájených propojek tyto signály:

• Svorky A1-A8 a B1-B8 lze připojit na GND.
• Svorky A6, A3, B6, B3 lze připojit na VDD
• Svorky A5, A2, B5, B2 lze připojit na DQ (sběrnice 1-Wire).

Rozšíření 1-Wire

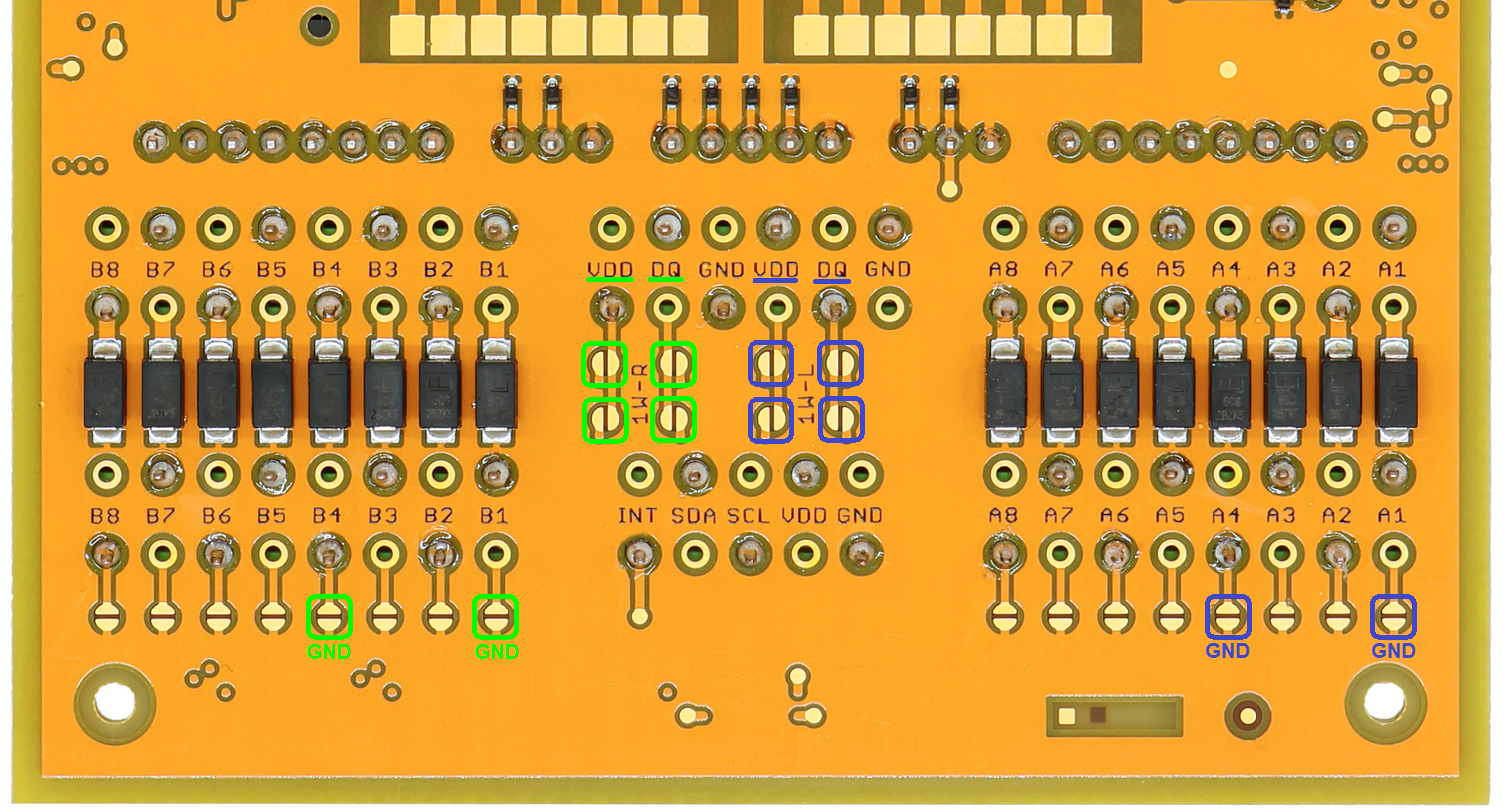

Tento obrázek ukazuje, jak rozšířit sběrnici 1-Wire na 8pinové svorkovnice A a B. Zapájejte vyznačené propojky, aby se signály 1-Wire ze svorkovnice 1-Wire zduplikovaly do 8pinových svorkovnic.

Vezměte na vědomí, že pájené propojky jsou na spodní straně PCB. Na obrázku níže tedy modré obdélníky pájených propojek vpravo na PCB ve skutečnosti připojují signály k levým 8pinovým svorkovnicím TB1 a TB2, když se na PCB díváte zpředu.

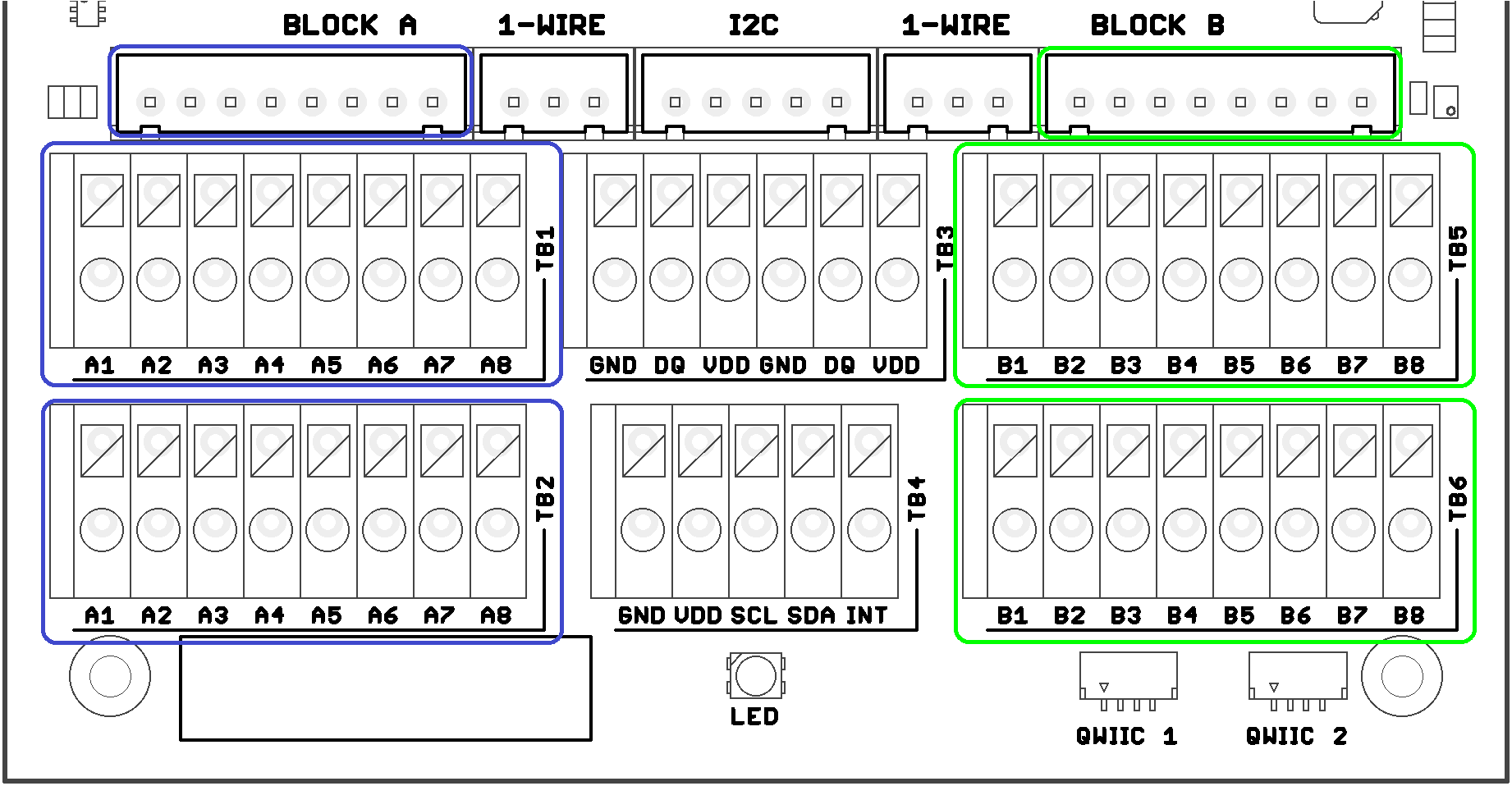

Tento obrázek ukazuje zapojení svorkovnic:

Tato tabulka ukazuje připojení 1-Wire ke svorkovnicím a 8pinovým konektorům JST:

Pozice na svorkovnici	Název signálu	Popis signálu
A1 nebo B1	GND	Signál systémové zemi
A2 nebo B2	DQ	Data 1-Wire
A3 nebo B3	VDD	Napájení
A4 nebo B4	GND	Signál systémové zemi
A5 nebo B5	DQ	Data 1-Wire
A6 nebo B6	VDD	Napájení
A7 nebo B7	NC or GND	Nezapojeno nebo GND
A8 nebo B8	NC or GND	Nezapojeno nebo GND

Modul na zadní straně

Tato sekce poskytuje informace o mapování signálů pro dva slot na zadní straně (A a B) na základní desce CHESTER.

Sloty na zadní straně používají dvě řady signálů:

• Horní řada (blíže k anténě)

  Tato řada signálů (s devíti piny s roztečí 2.54 mm) poskytuje napájecí větve + digitální signály s definicí signálů v tabulce níže.

• Dolní řada (blíže ke svorkovnicím)

  Tato řada signálů (s osmi piny s roztečí 2.54 mm) je připojena přímo ke svorkovnicím a jejich význam je specifický pro daný modul.

Signály horní řady (slot A)

caution

Následující tabulka uvádí signály v pořadí zleva doprava, když desku otočíte (slot A je na pravé straně).

Pozice	Název signálu	Popis signálu	Připojení na nRF52840
1	+V	Systémová pozitivní větev	-
2	GP3A	Univerzální I/O	P0.31/AIN7
3	GP2A	Univerzální I/O	P0.02/AIN0
4	GP1A	Univerzální I/O	P0.29/AIN5
5	GP0A	Univerzální I/O	P0.03/AIN1
6	SDA	Systémová sběrnice I²C (data)	-
7	SCL	Systémová sběrnice I²C (hodiny)	-
8	VDD	Systémová větev VDD	-
9	GND	Signál systémové zemi	-

Signály horní řady (slot B)

caution

Následující tabulka uvádí signály v pořadí zleva doprava, když desku otočíte (slot B je na levé straně).

Pozice	Název signálu	Popis signálu	Připojení na nRF52840
1	+V	Systémová pozitivní větev	-
2	GP3B	Univerzální I/O	P0.05/AIN3
3	GP2B	Univerzální I/O	P0.04/AIN2
4	GP1B	Univerzální I/O	P0.30/AIN6
5	GP0B	Univerzální I/O	P0.28/AIN4
6	SDA	Systémová sběrnice I²C (data)	-
7	SCL	Systémová sběrnice I²C (hodiny)	-
8	VDD	Systémová větev VDD	-
9	GND	Signál systémové zemi	-

Schéma zapojení

Schéma zapojení je užitečné, pokud programujete nízkoúrovňový kód související s hardwarem nebo pokud jste jen zvědaví, jak je systém navržen.

• Schéma R3.4 (PDF)
• Interaktivní prohlížeč konektorů, součástek, testovacích bodů a signálů PCB R3.4

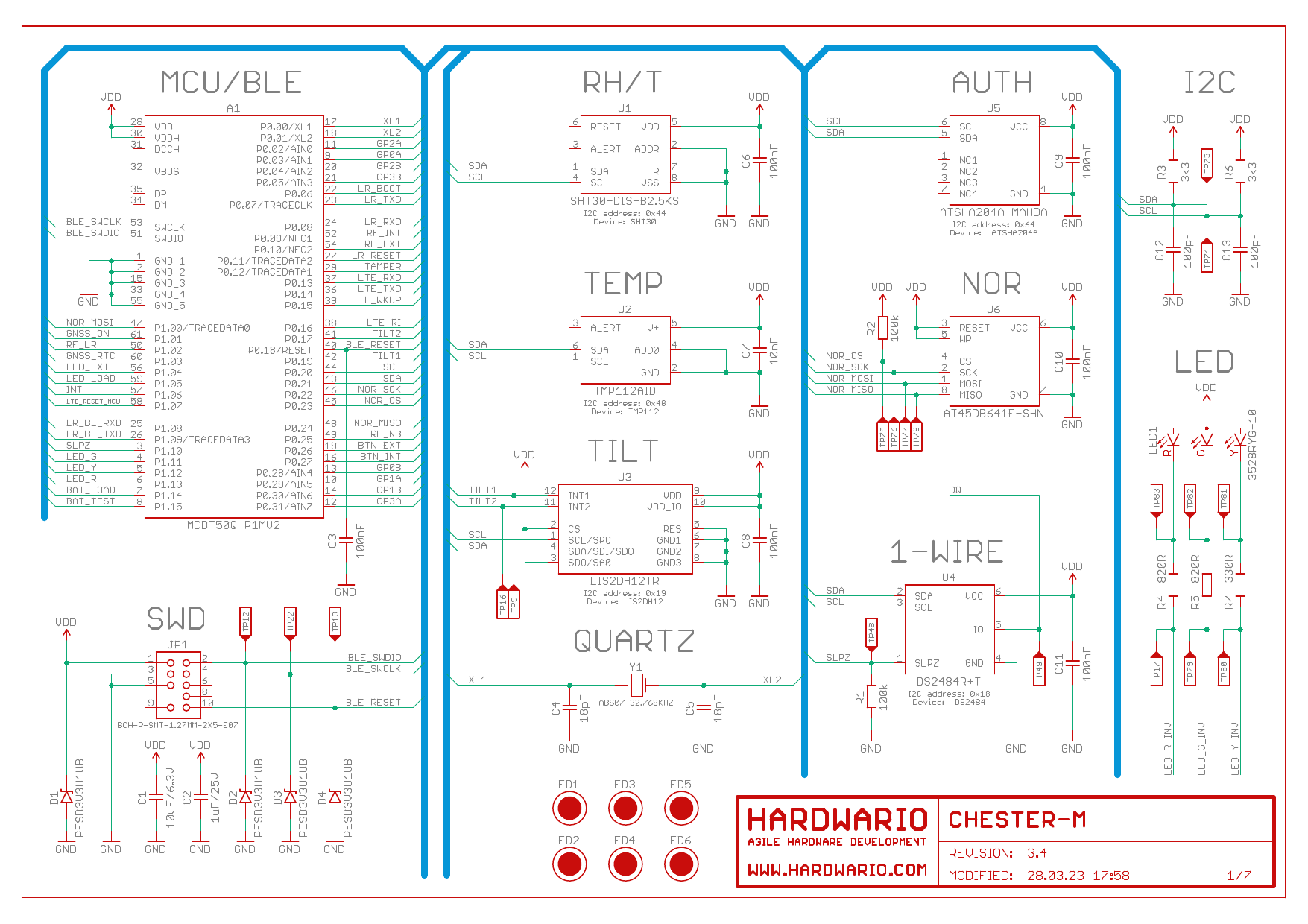

MCU

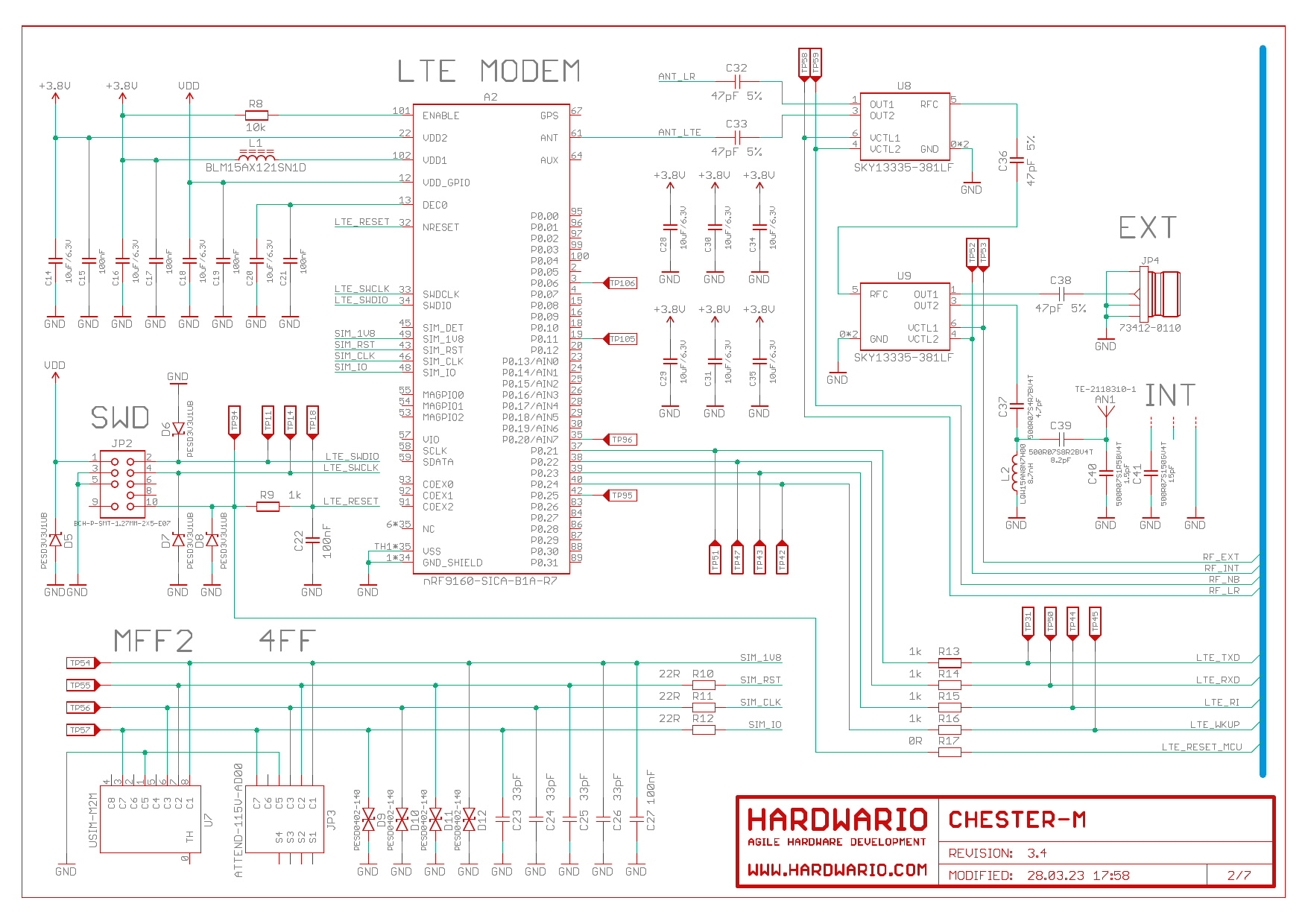

LTE

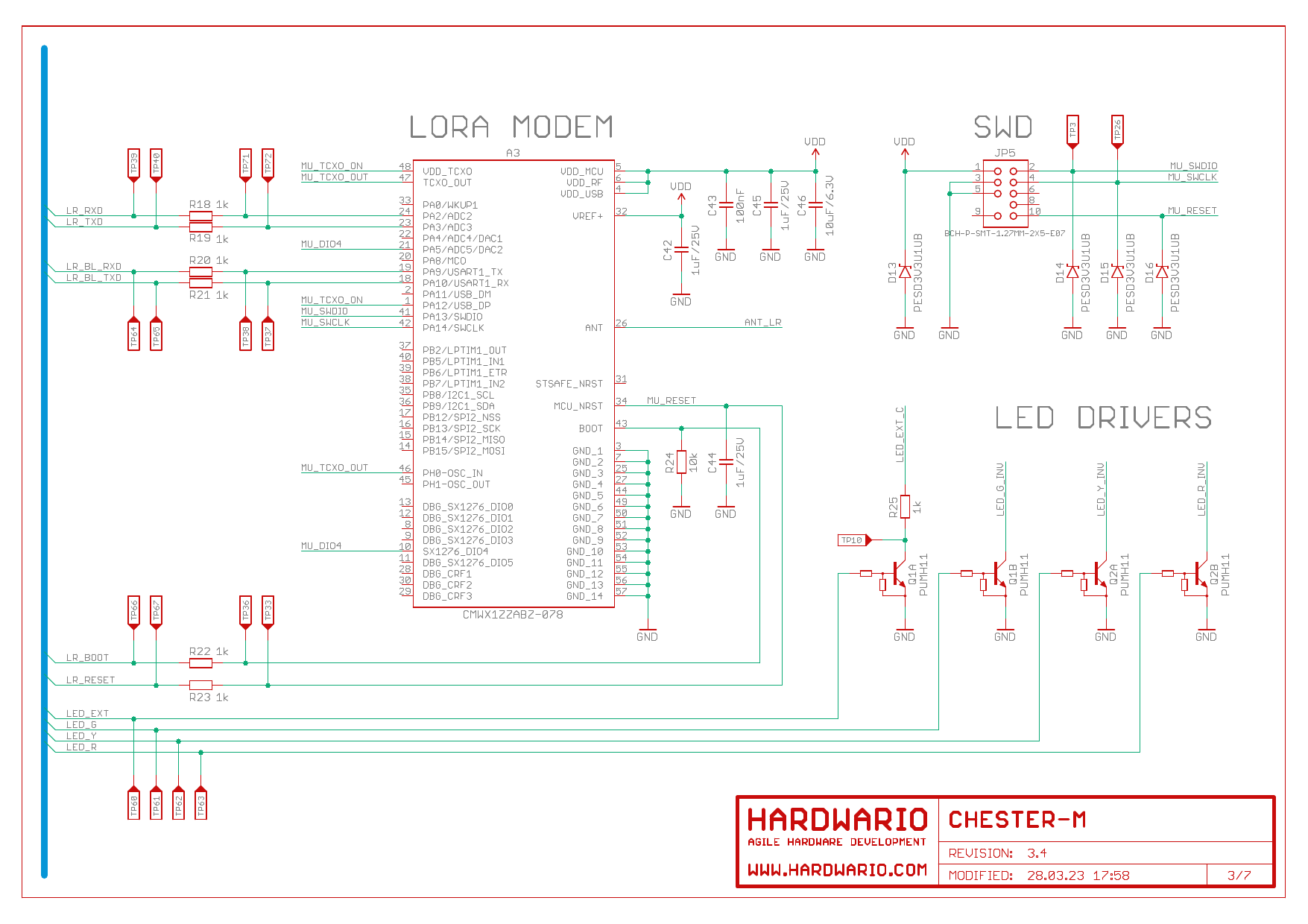

LoRaWAN

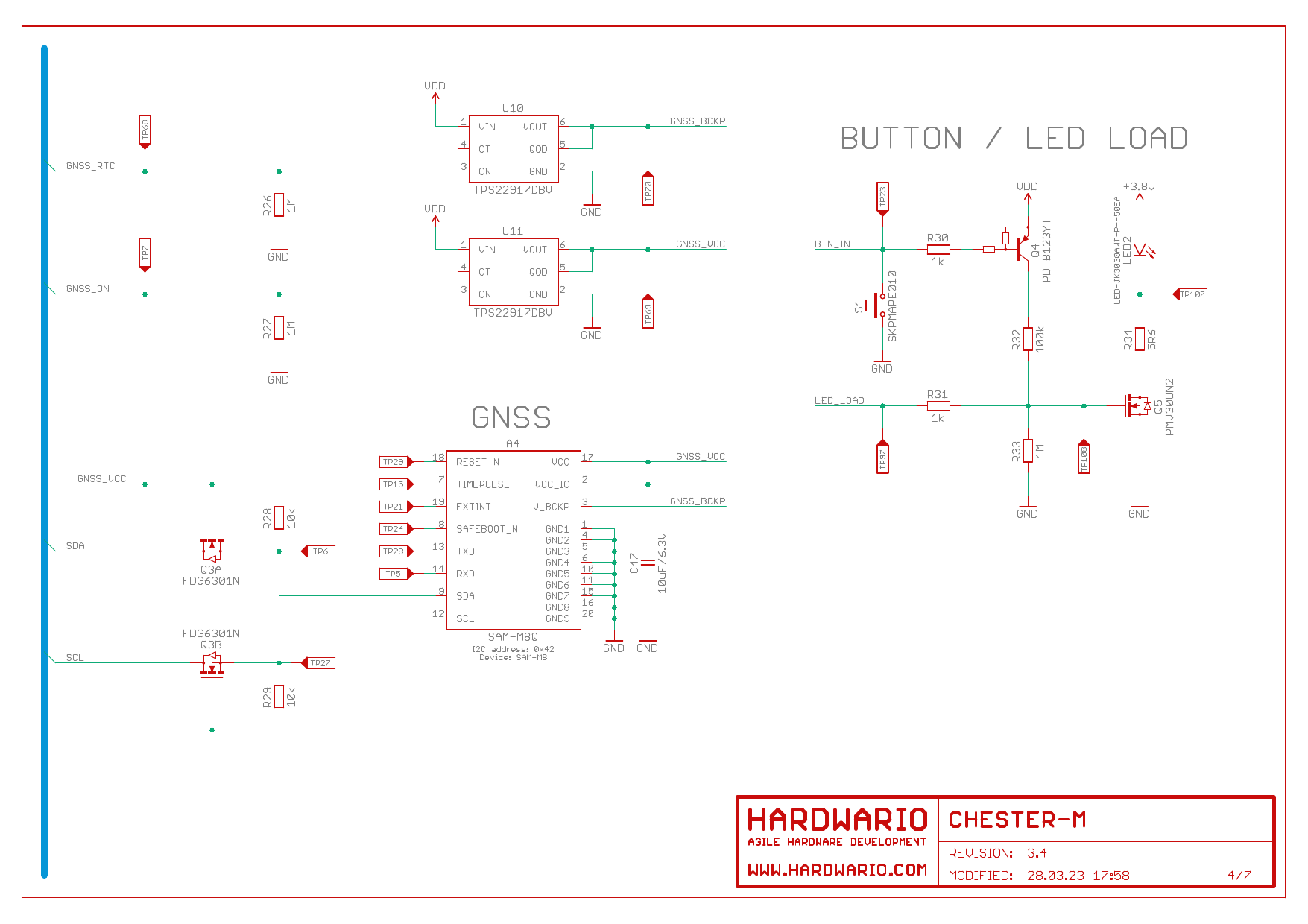

GNSS

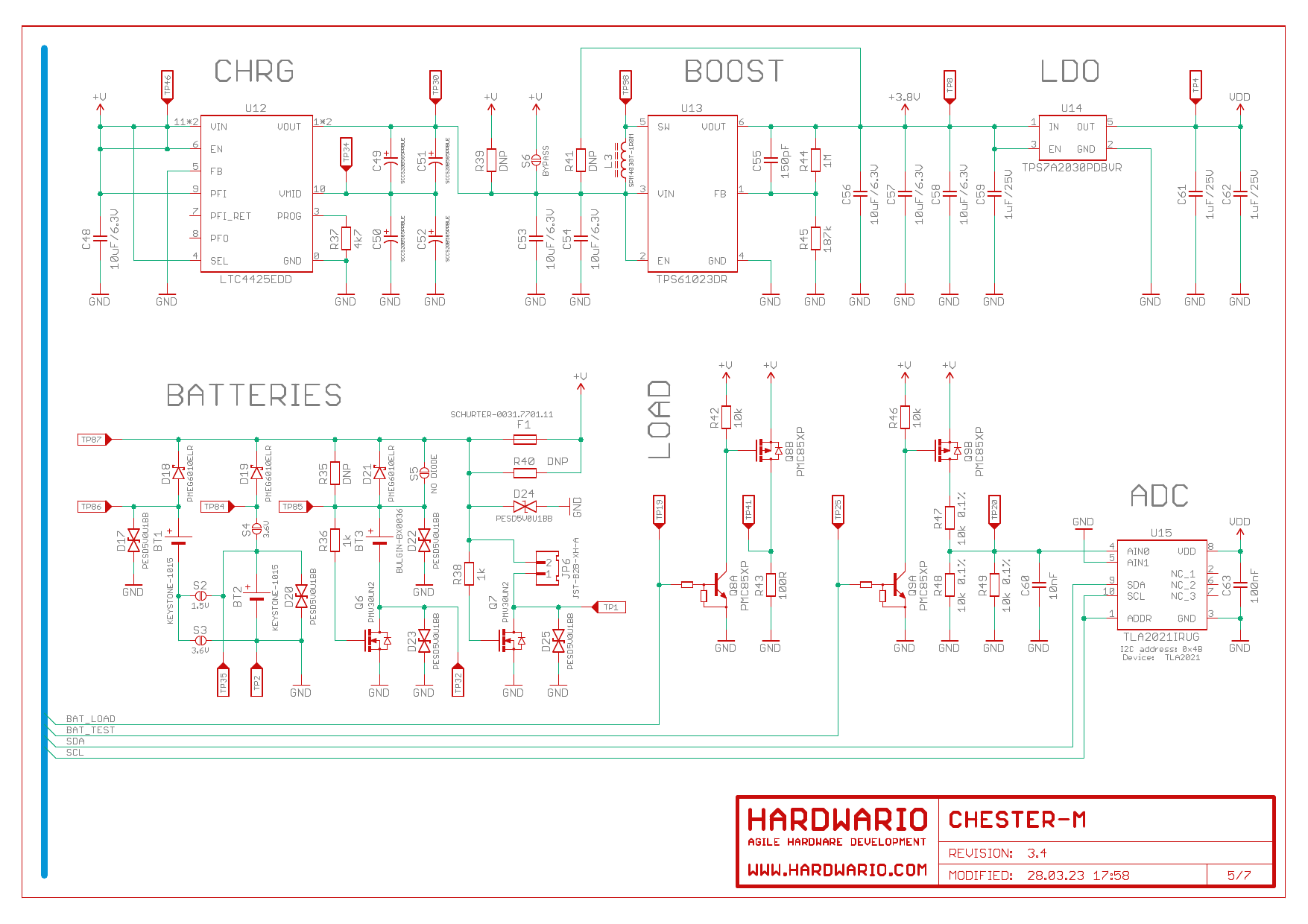

Napájení

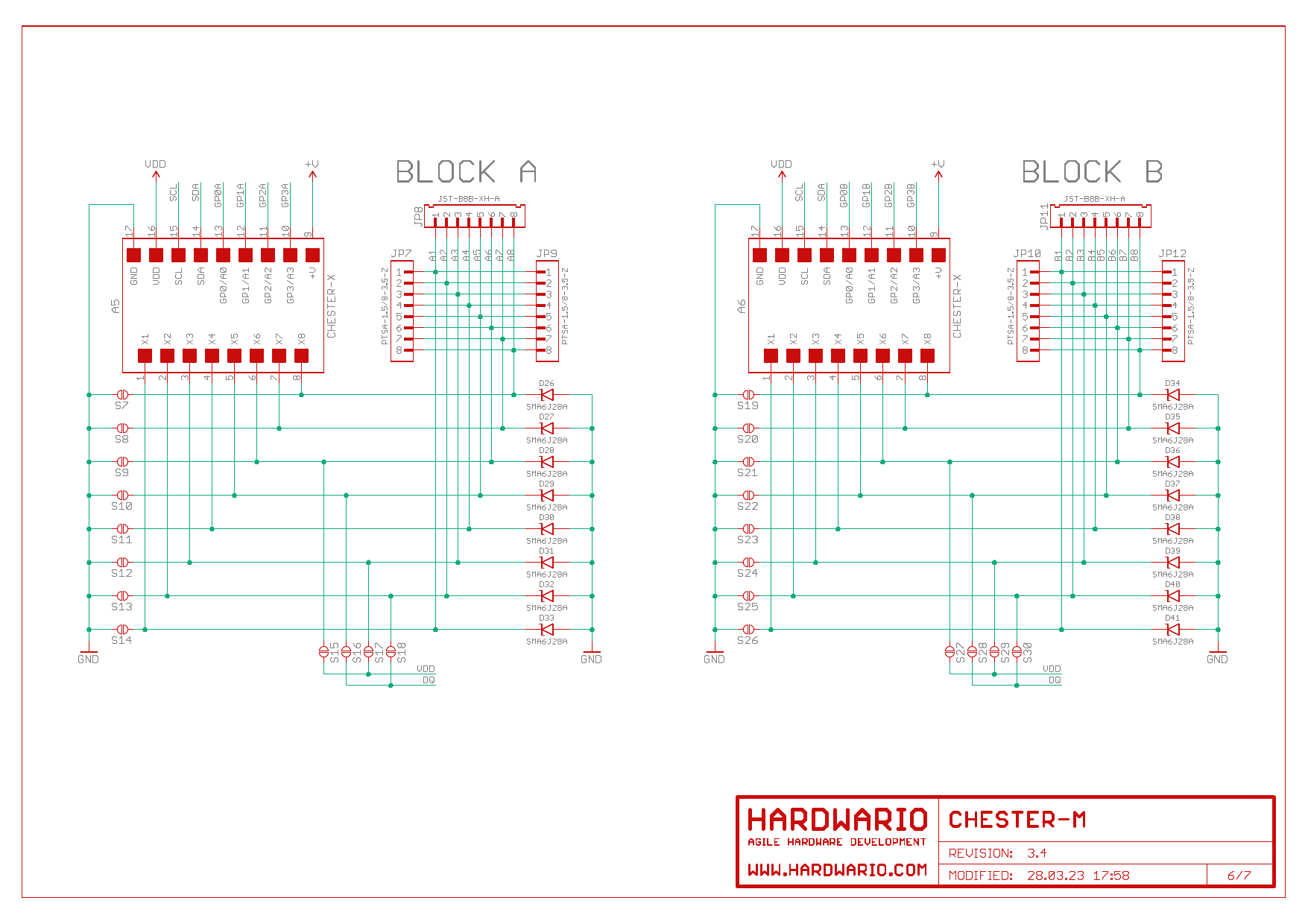

Svorky

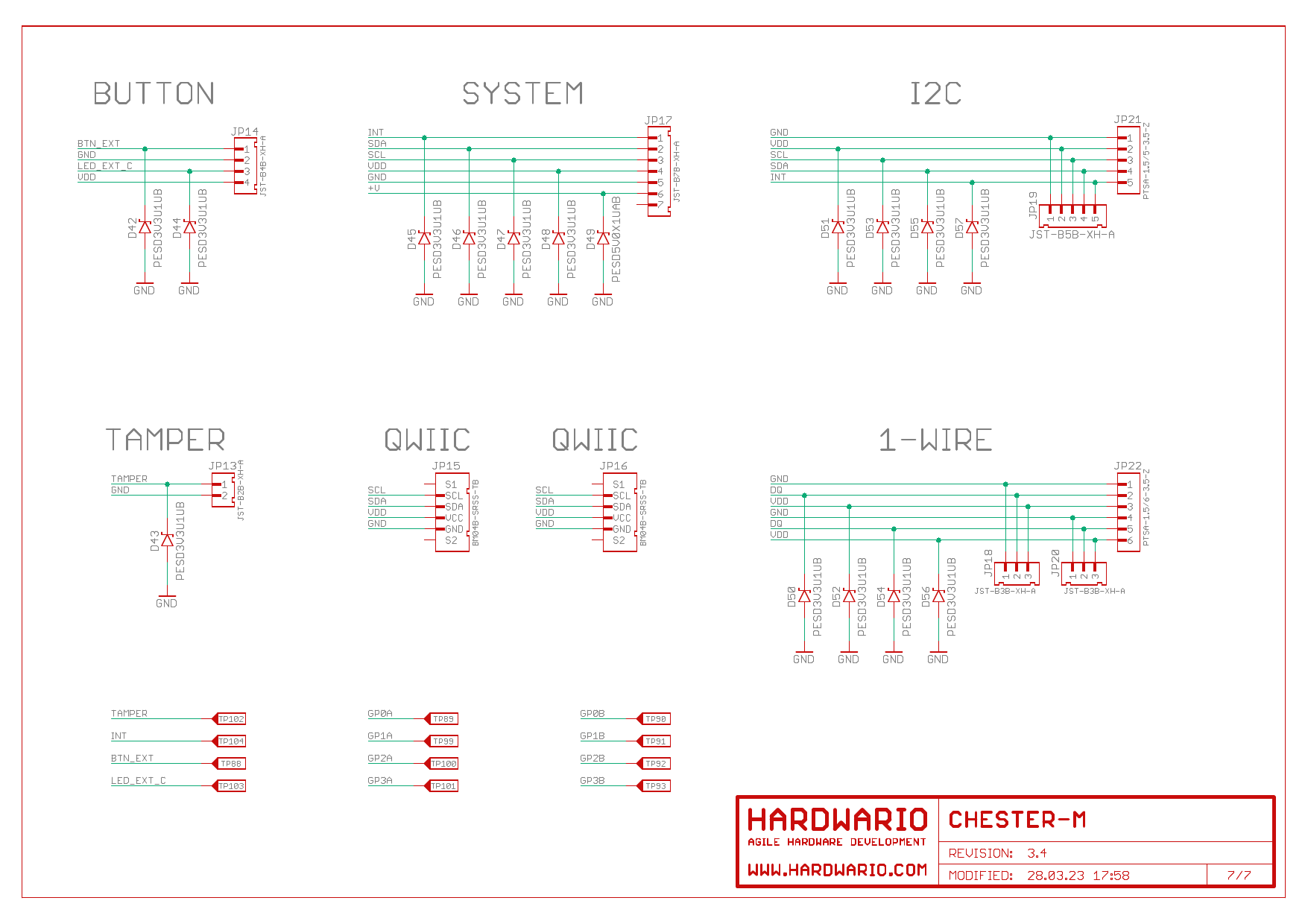

Sítě

Rozmístění na desce

• Interaktivní prohlížeč konektorů, součástek, testovacích bodů a signálů PCB R3.4

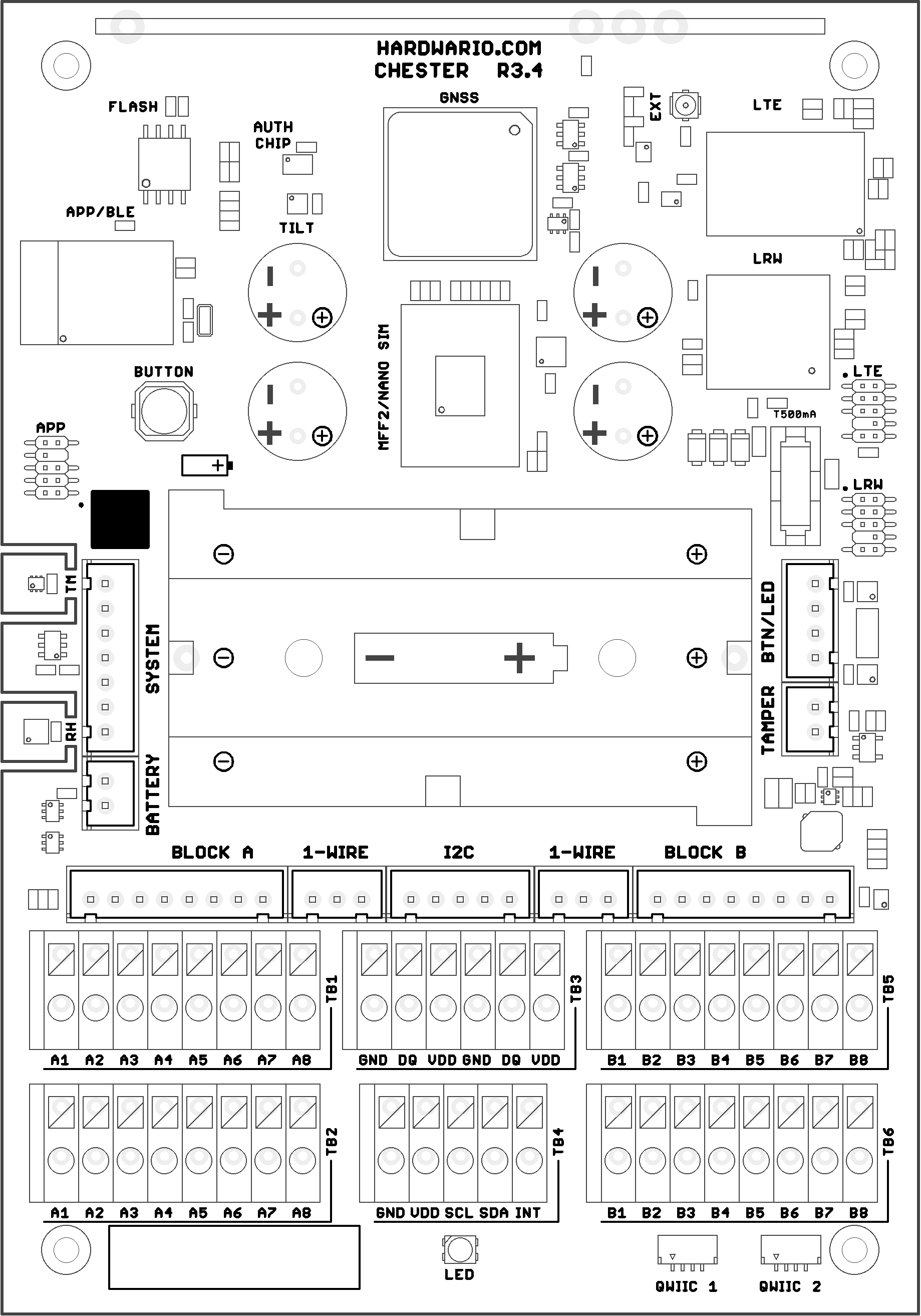

Horní strana

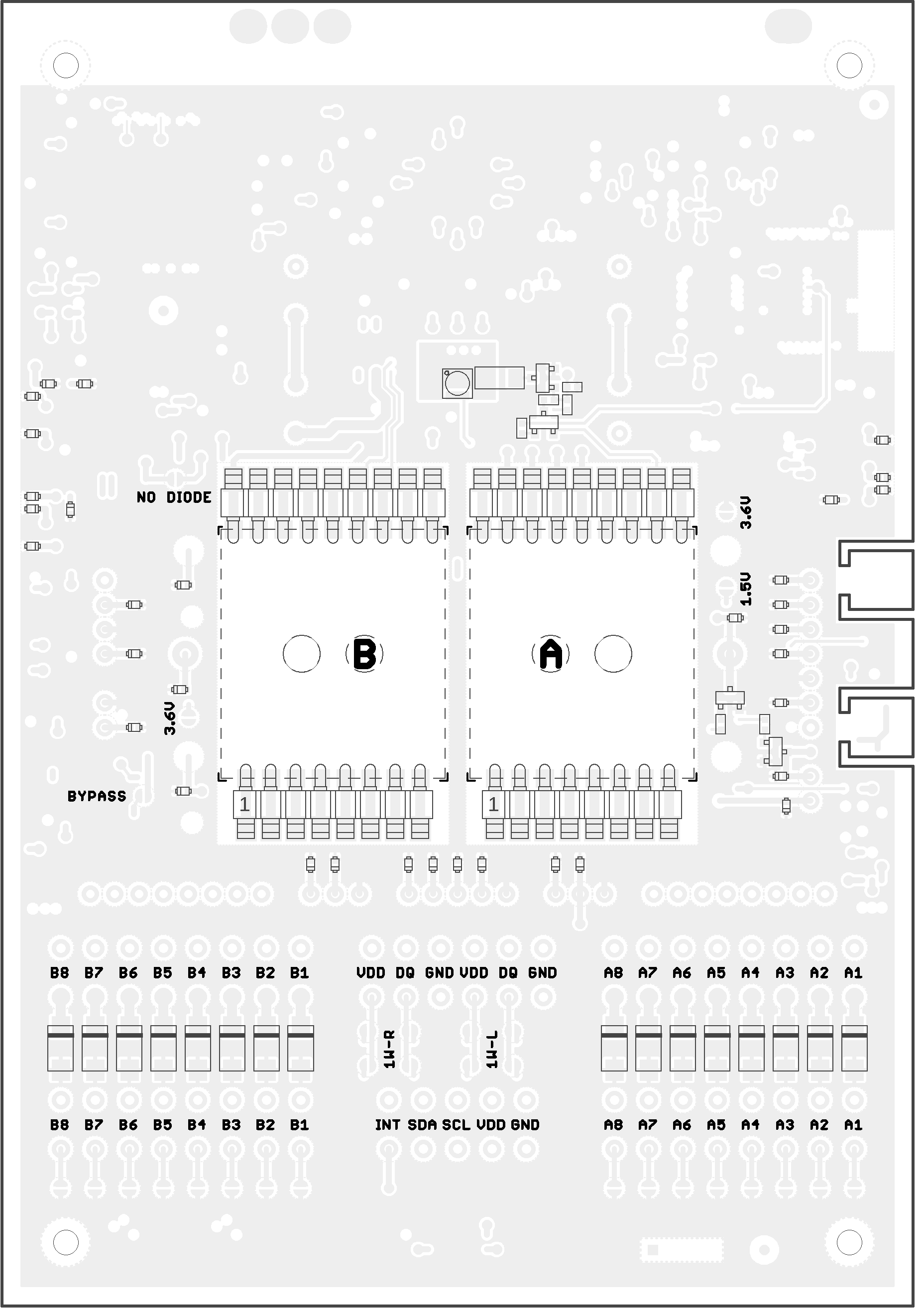

Spodní strana
