CHESTER-X2

Tento článek popisuje rozšiřující modul CHESTER-X2.


Přehled modulu

Modul CHESTER-X2 poskytuje rozhraní TTL/UART a rozhraní RS-485 (např. pro komunikaci Modbus).

Schéma zapojení pinů zařízení CHESTER

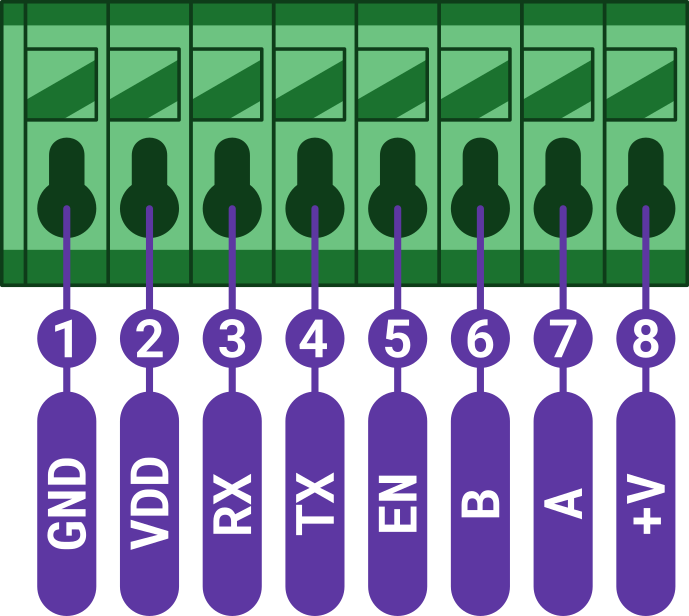

Rozložení pinů svorkovnice CHESTER-X2: GND, VDD, RX, TX, EN, B, A, +V na pinech 1–8

Zapojení pinů a jejich funkce

PoziceNázev signáluPopis signálu
1GNDZemnící signál systému
2VDDSystémová větev VDD 3,0 V
3RXVstup přijímače UART
4TXVýstup vysílače UART
5ENVstup enable
6BVstup/výstup sběrnice
7AVstup/výstup sběrnice
8+VKladná větev systému (*)

*Poznámka: Napětí kladné větve systému závisí na zvolené variantě napájení zařízení CHESTER.

Schéma

Schéma je užitečné, pokud programujete nízkoúrovňový kód pracující s hardwarem nebo pokud vás jen zajímá, jak je systém navržen.

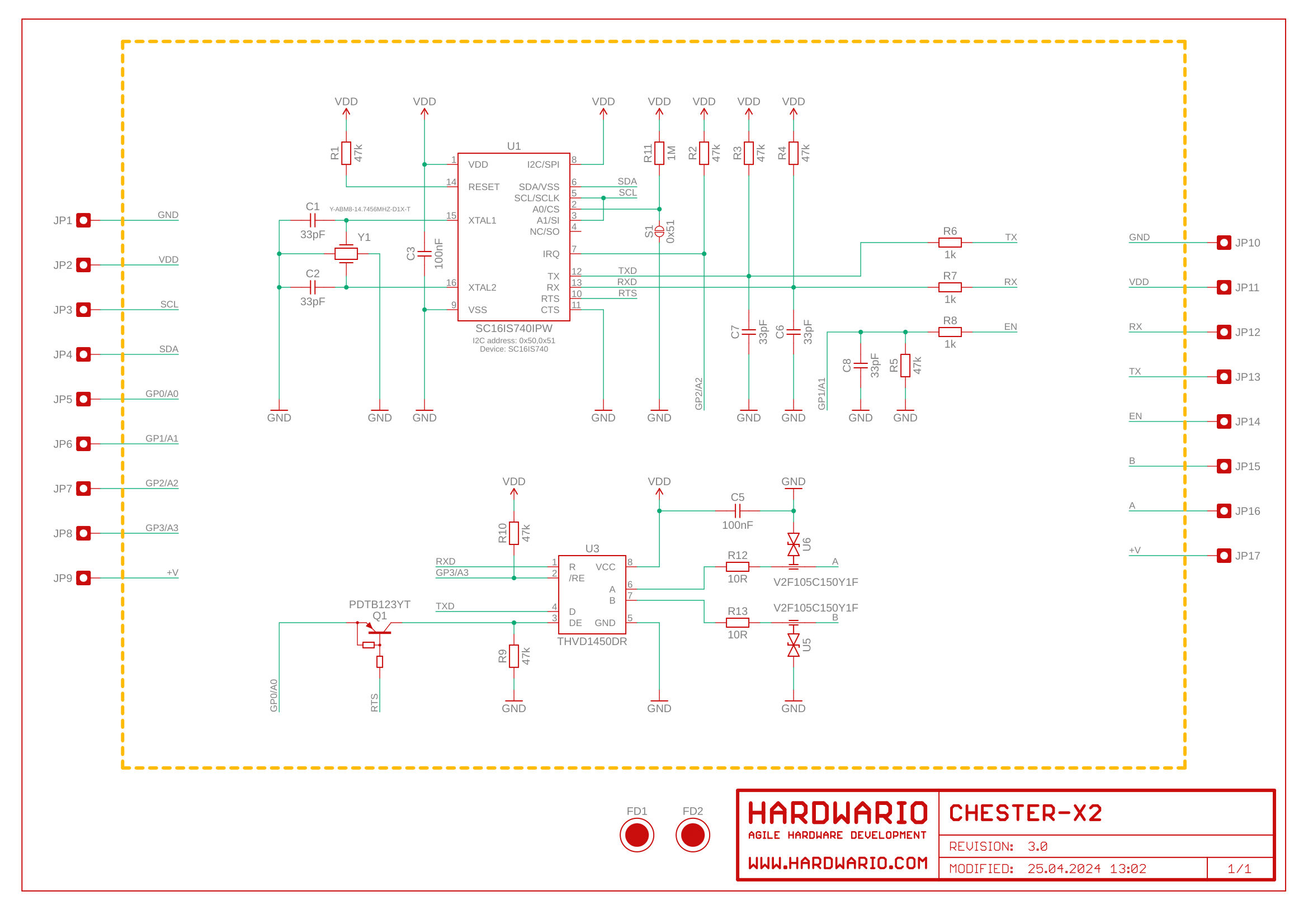

Schéma modulu CHESTER-X2 s převodníkem UART SC16IS740 a transceiverem RS-485 THVD1450

Výkres modulu

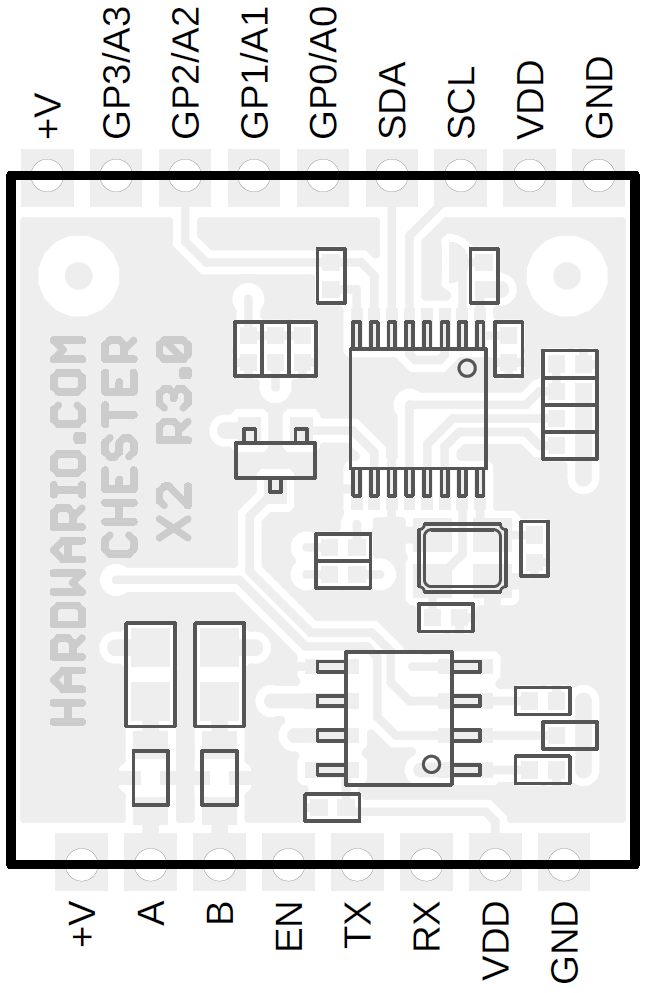

Výkres rozložení desky CHESTER-X2 R3.0 s rozmístěním součástek a popisky pinů na okraji
