CHESTER-C5
Tento článek popisuje nosnou desku CHESTER-C5.
Přehled modulu
CHESTER-C5 je zakázková nosná deska pro CHESTER-U1 navržená jako brána NB-IoT / LTE-M pro připojení polí 1-Wire senzorů (např. DS18B20), vybavená záložní lithium-iontovou baterií, obsahuje snižující DC/DC převodník zajišťující napájení z externí linky 6-28 VDC (VIN) nebo z 12V solárního panelu. Umožňuje měřit vstupní stejnosměrné napětí, rozhraní QWIIC lze použít pro připojení OLED displeje.
Deska obsahuje obvod Maxim DS2482S-800+ poskytující 8 nezávislých kanálů 1-Wire na slotu CHESTER-X A. Slot B lze rozšířit modulem CHESTER-X1 poskytujícím dalších 8 kanálů 1-Wire nebo jakýmkoli jiným modulem CHESTER-X.
CHESTER-C5 je určen pro krabičku Polycase WH-04-02.
Technická specifikace
- Rozsah vstupního stejnosměrného napětí (VIN): 6-28 VDC, vhodné také pro solární panely 12-18 V*
- Nominální napětí baterie: 3.7 V
- Nabíjecí proud baterie: 200 mA
- Klidová spotřeba proudu z baterie <10 μA (bez CHESTER-M)
- Doporučený typ baterie pro venkovní použití: Samsung ICR18650-22P**
- Provozní teplota: -40 až +70°C (bez Li-Ion baterie)
- Skladovací teplota: -40 až +85°C (bez Li-Ion baterie)
*Optimální fotovoltaický solární panel pro CHESTER: 12 V / 10 W
**Vhodné pro aplikaci se solárním panelem, teplotní rozsah nabíjení -20 až +45°C, vybíjení -20 až +70°C
Nabíječ baterie a ochranný obvod
CHESTER-C5 obsahuje nabíjecí obvod MCP73833 a ochranný obvod AP9101C, který chrání baterii detekcí přepětí při nabíjení, podpětí při vybíjení a nadměrného nabíjecího/vybíjecího proudu.
Pro první spuštění při napájení z baterie bez stejnosměrného vstupního napájení** je nutné dlouze stisknout tlačítko Bypass (BYPASS)**.

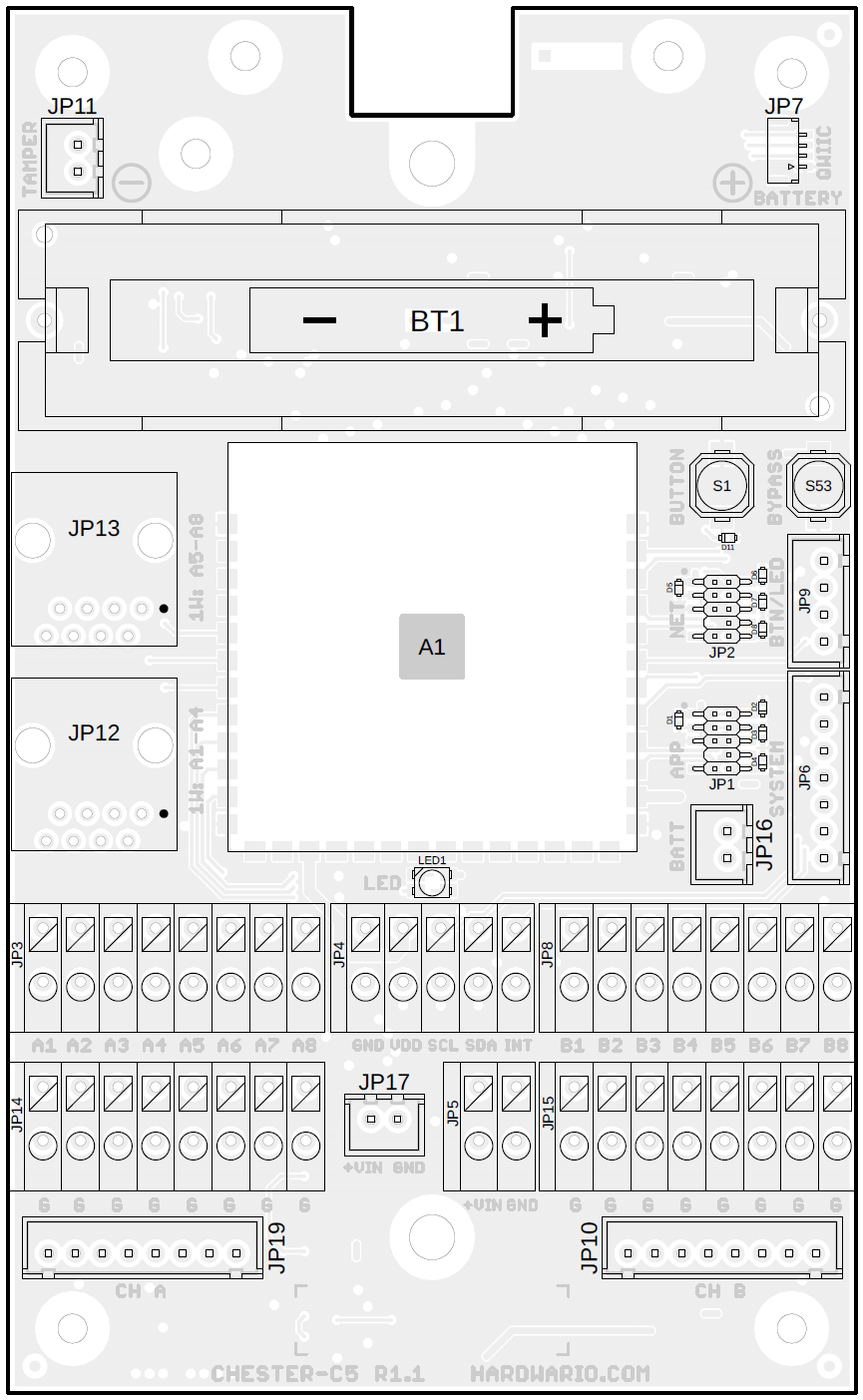

Výkres modulu: horní strana

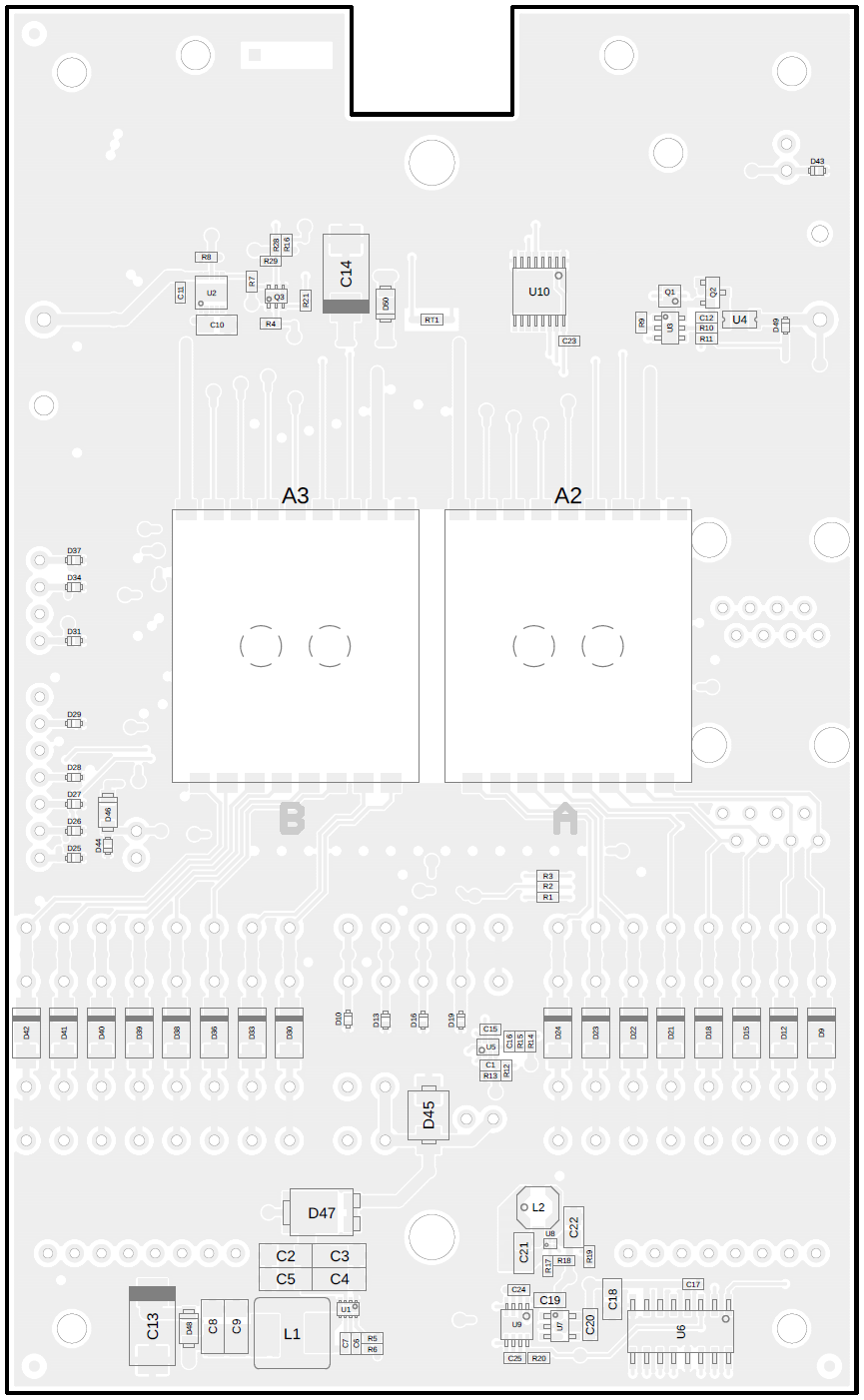

Výkres modulu: spodní strana
Popis výkresu modulu
| Pozice | Název | Popis signálu |
|---|---|---|
| A1 | CHESTER-U1 | Pájecí slot CHESTER-U1 |
| A2 | CHESTER-X A | Pájecí slot CHESTER-X A* |
| A2 | CHESTER-X B | Pájecí slot CHESTER-X B |
| A3 | CHESTER-U1 | Pájecí slot CHESTER-U1 |
| BT1 | BATTERY | Držák Li-Ion baterie 18650 |
| JP1 | APP SWD | SWD / debug konektor aplikačního MCU |
| JP2 | NET SWD | SWD / debug konektor LTE modemu |
| JP3 | 1-Wire A | Svorkovnice integrovaného 8kanálového rozhraní 1-Wire |
| JP4 | I2C | Svorkovnice rozhraní I2C |
| JP5 | VIN | Svorkovnice vstupního napájení 6-28 V DC |
| JP6 | SYSTEM | Konektor JST CHESTER SYSTEM |
| JP7 | QWIIC | Konektor QWIIC (např. pro OLED) |
| JP8 | X slot B | Svorkovnice slotu CHESTER-X B |
| JP9 | BT/LED | Konektor JST pro externí tlačítko + LED |
| JP10 | X slot B | Konektor JST slotu CHESTER-X B |
| JP11 | TAMPER | Vstup tamper (běžně rozepnutý) |
| JP12 | A1-A4 | Konektor RJ-45 1-Wire A1-A4 + 4xGND |
| JP13 | A5-A8 | Konektor RJ-45 1-Wire A1-A4 + 4xGND |
| JP14 | GND | Svorkovnice s 8xGND |
| JP15 | GND | Svorkovnice s 8xGND |
| JP16 | BATT | Vstup externí baterie nebo PPK |
| JP17 | VIN | Konektor JST vstupního napájení 6-28 V DC |
| JP19 | 1-Wire A | Konektor JST integrovaného 8kanálového rozhraní 1-Wire |
| LED | RGY LED | Indikace RGY LED |
| S1 | BUTTON | Tlačítko CHESTER |
| S53 | BYPASS | Tlačítko pro obejití ochrany baterie** |
* SLOT CHESTER-X A je ve výchozím stavu obsazen integrovaným modulem CHESTER-X1
** Tlačítko BYPASS použijte pro spuštění z baterie bez stejnosměrného vstupního napájení
Popis pinoutu

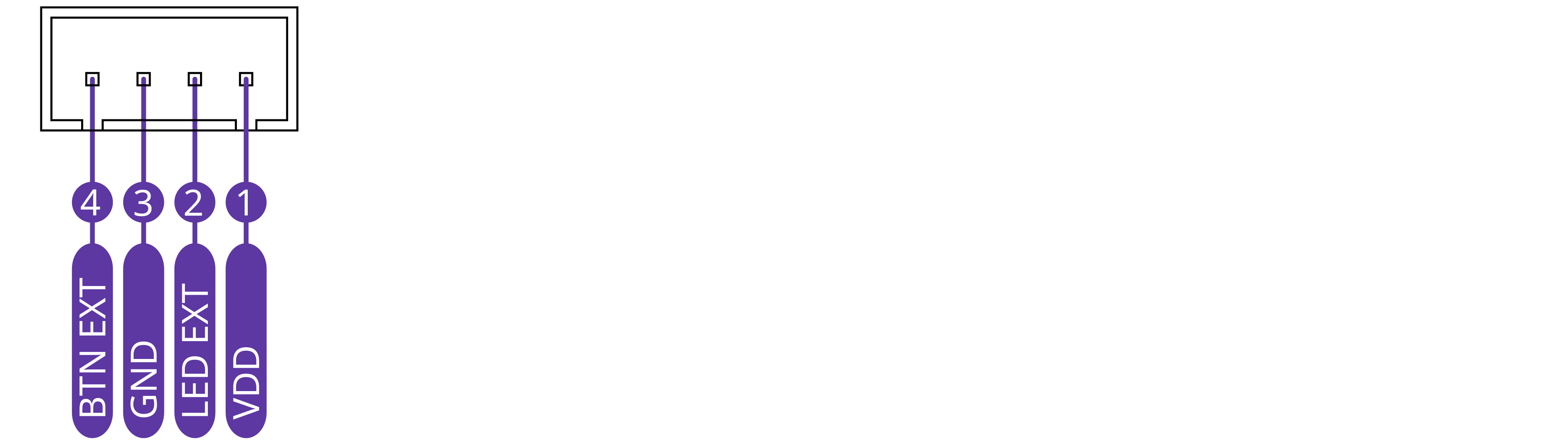

Konektor BT/LED

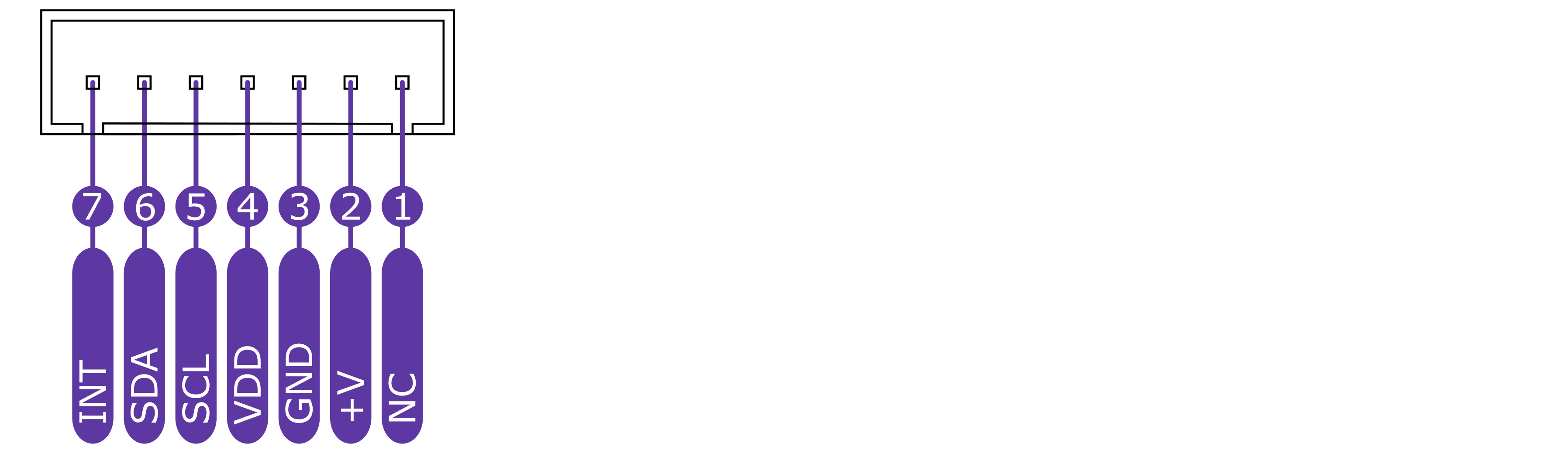

Konektor SYSTEM

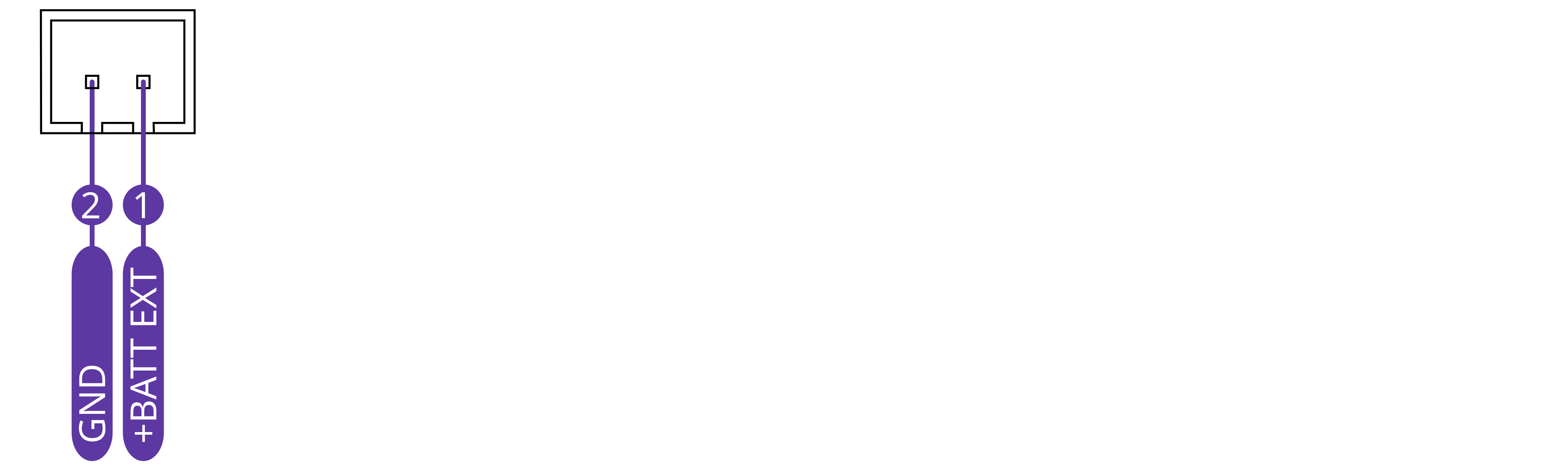

Konektor BATTERY

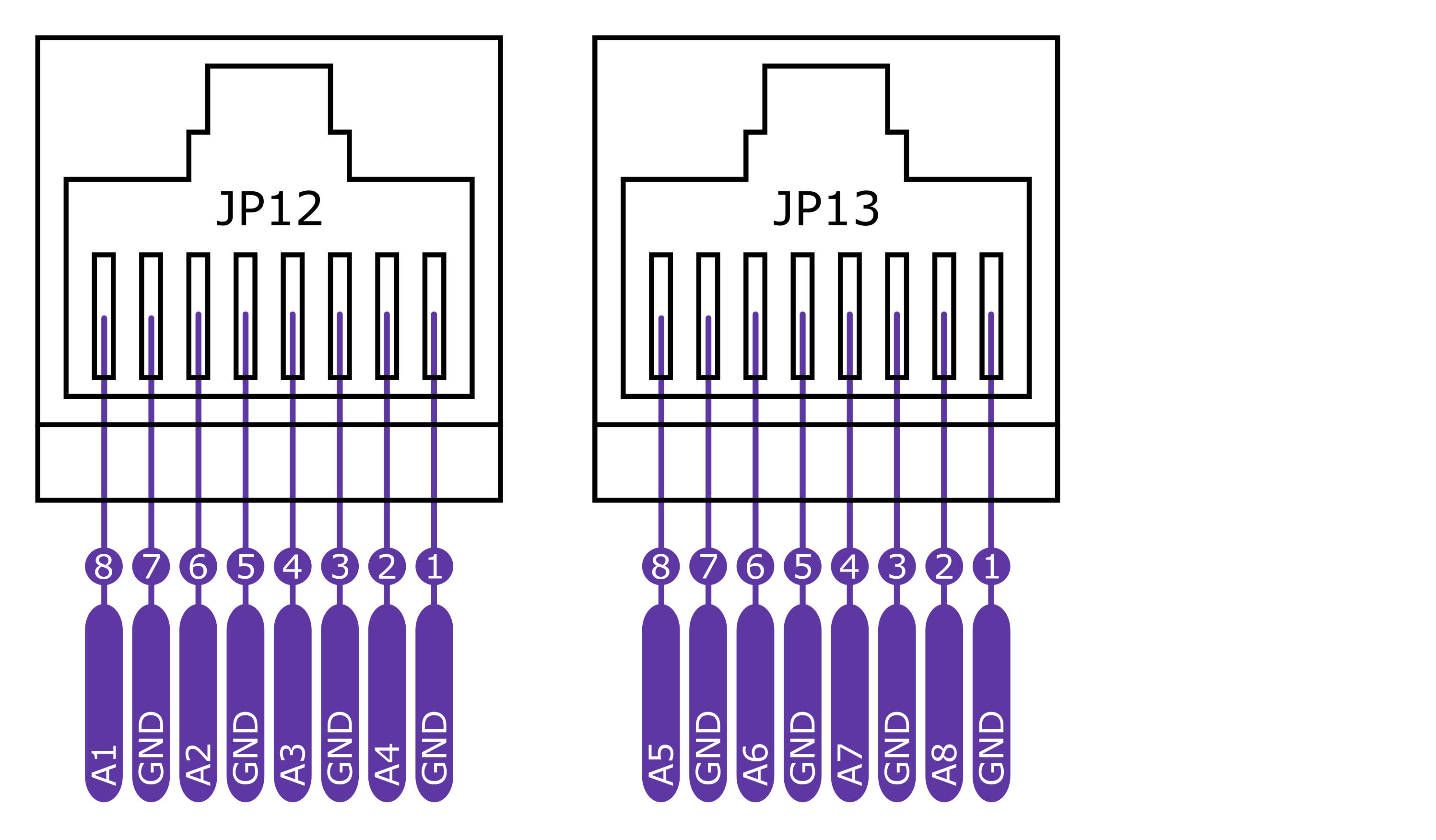

Konektory 1-Wire RJ-45

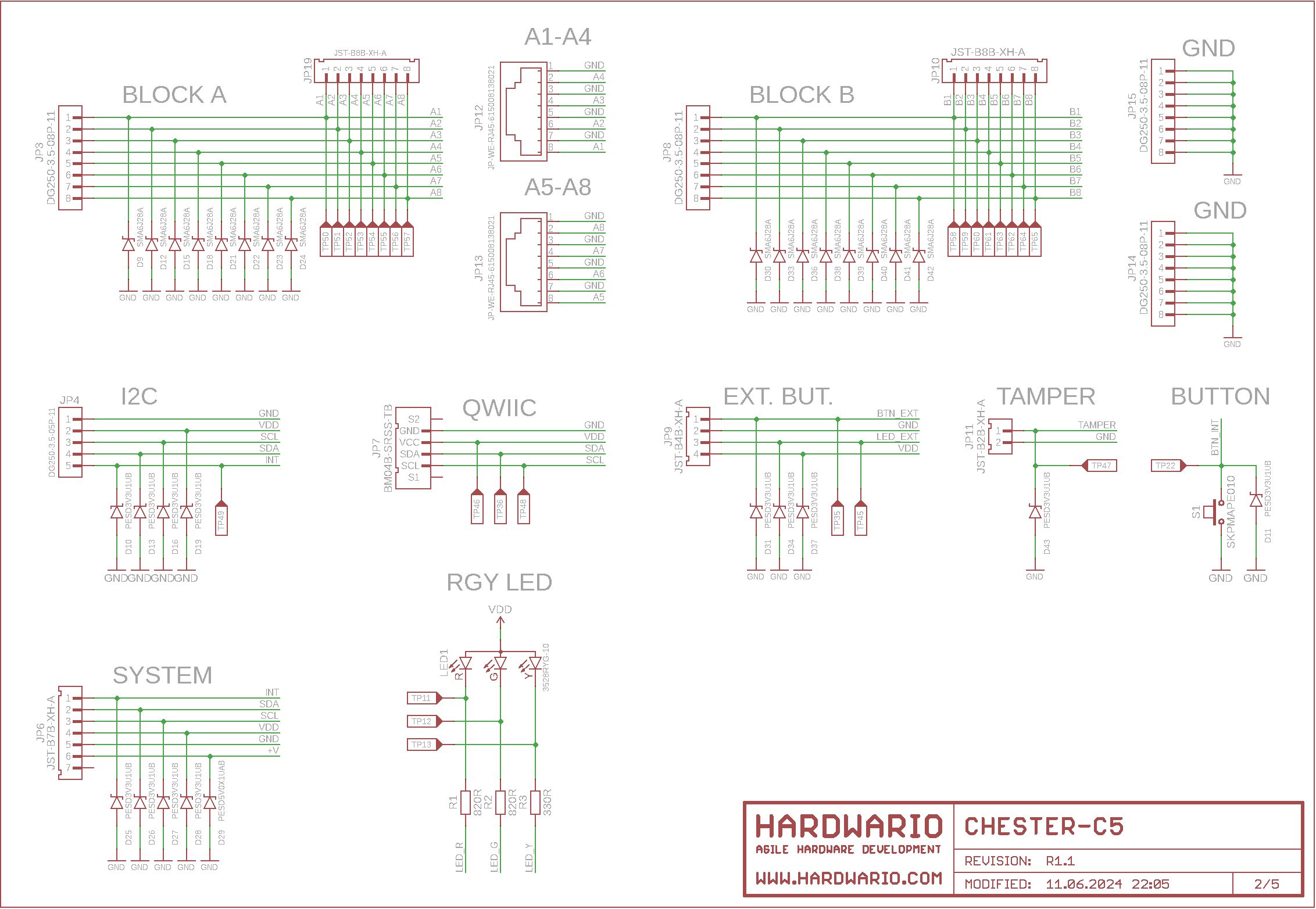

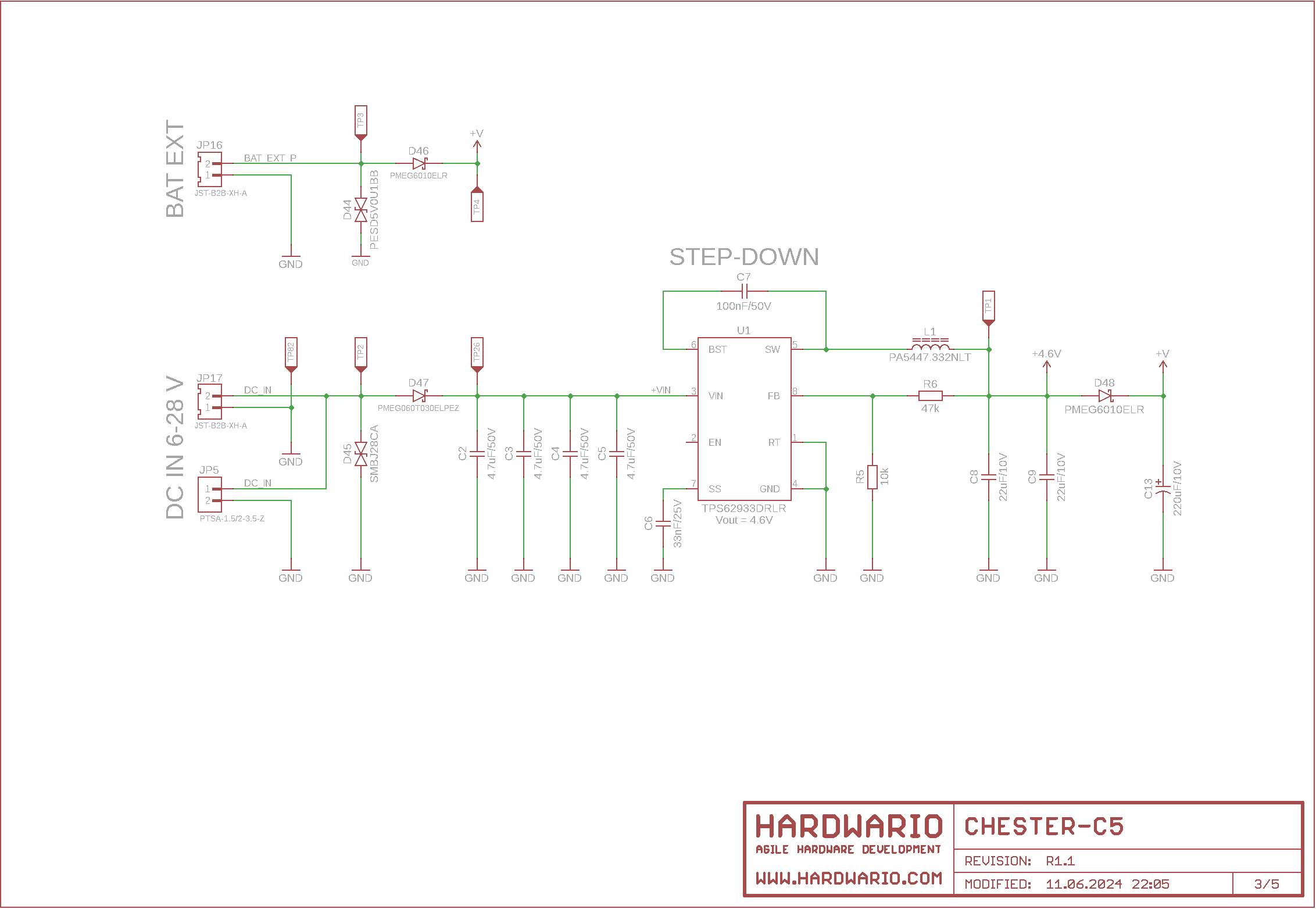

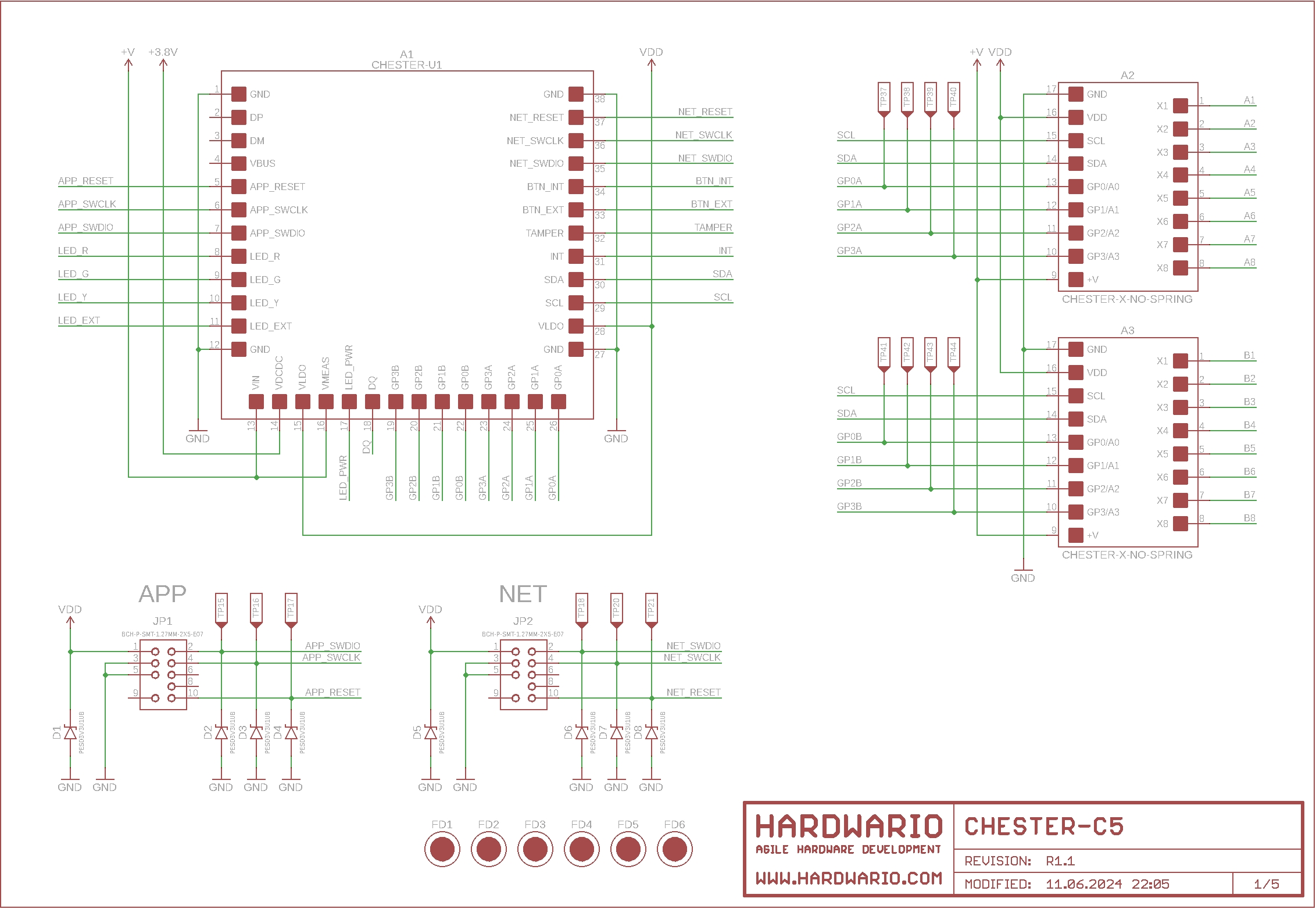

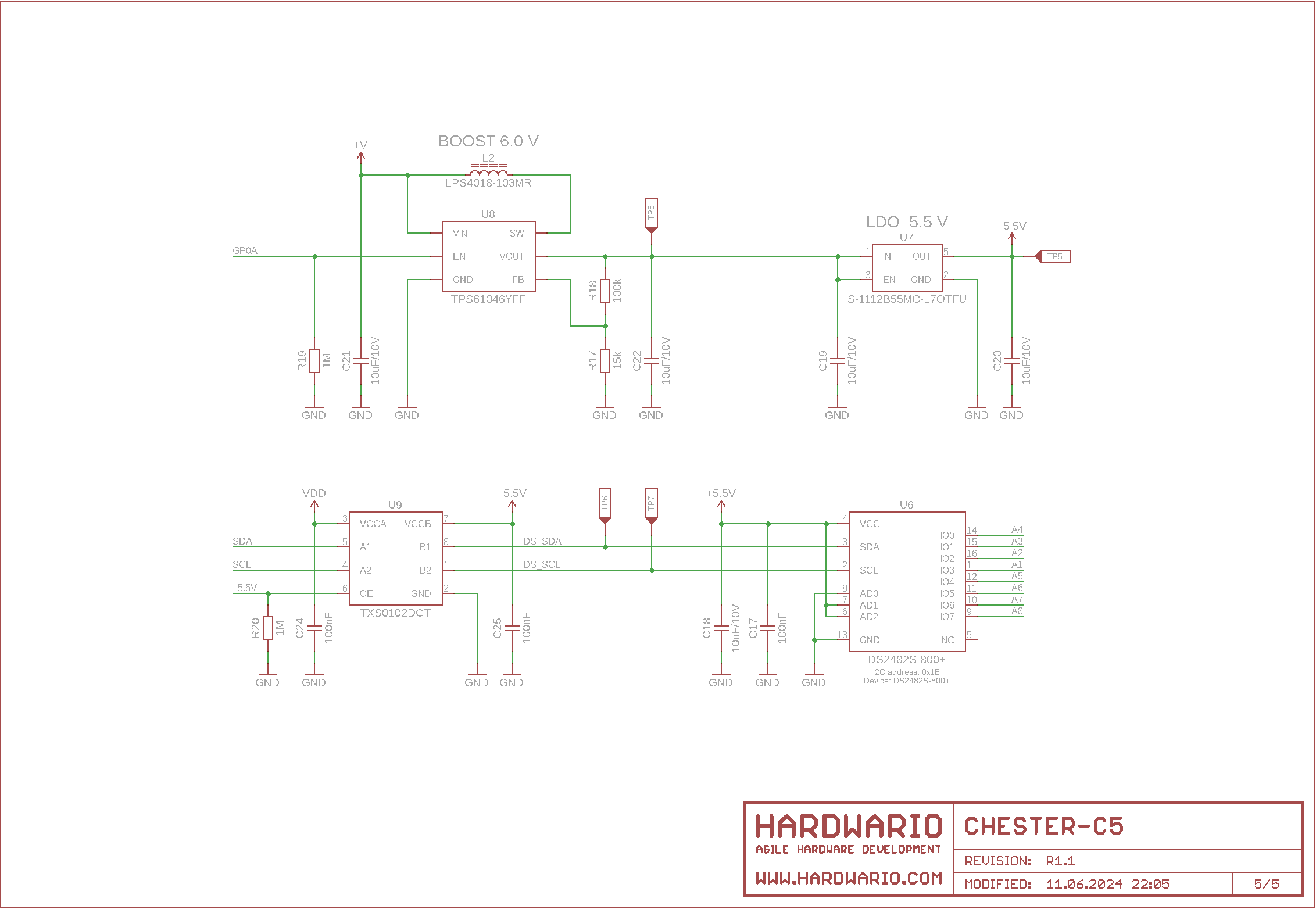

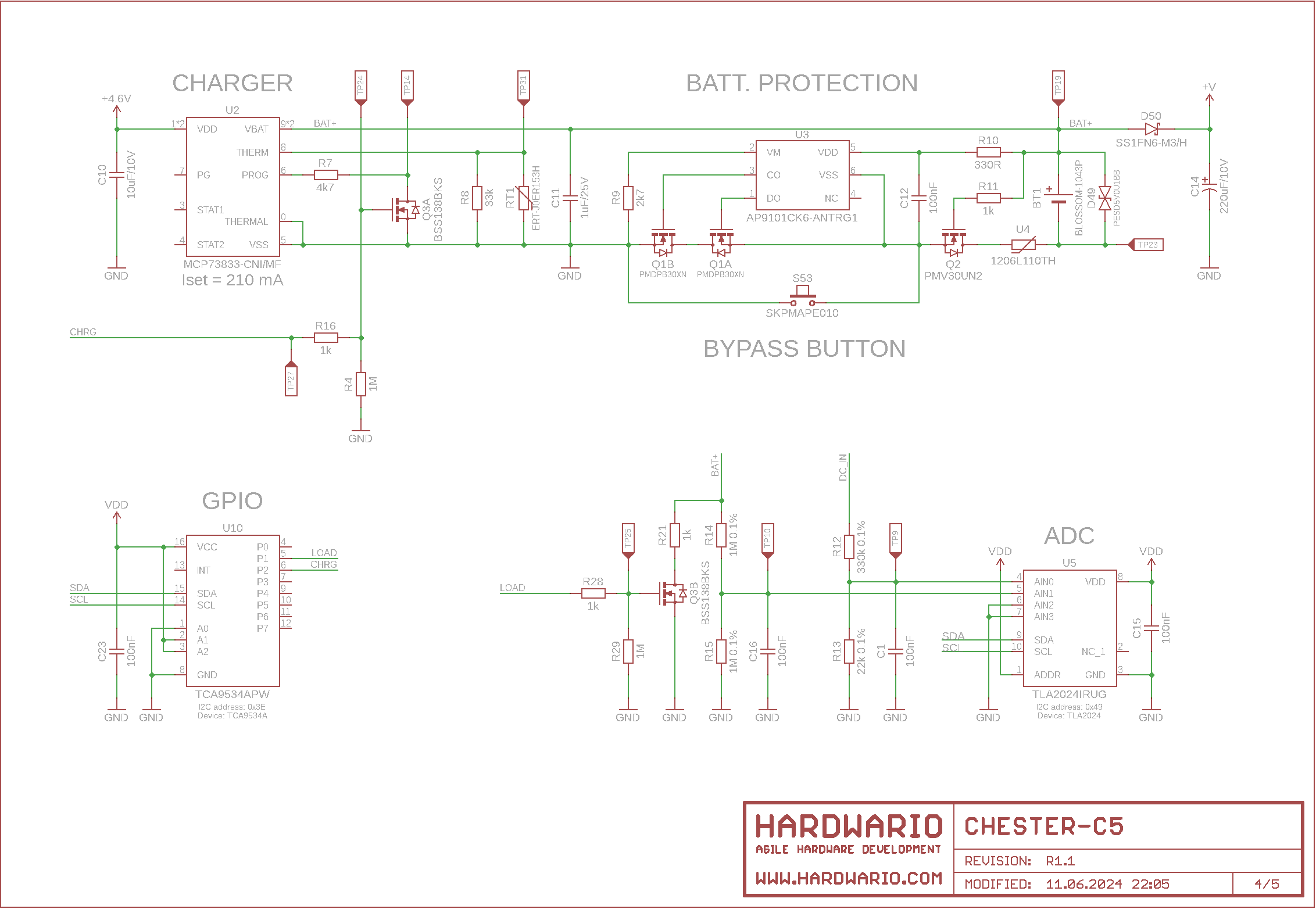

Schéma zapojení
Schéma zapojení je užitečné, pokud programujete nízkoúrovňový kód související s hardwarem nebo pokud vás jen zajímá, jak je systém navržen.
