CHESTER-X1

Tento článek popisuje rozšiřující modul CHESTER-X1.


Přehled modulu​

CHESTER-X1 poskytuje 8 nezávislých kanálů 1-Wire, které umožňují připojit digitální senzory (např. Dallas DS18B20) nebo jakékoli jiné periferie 1-Wire. Modul využívá rozhraní Maxim DS2482S-800+ a také 5V boost převodník pro podporu 5V periferií 1-Wire.

Schéma zapojení pinů CHESTER​

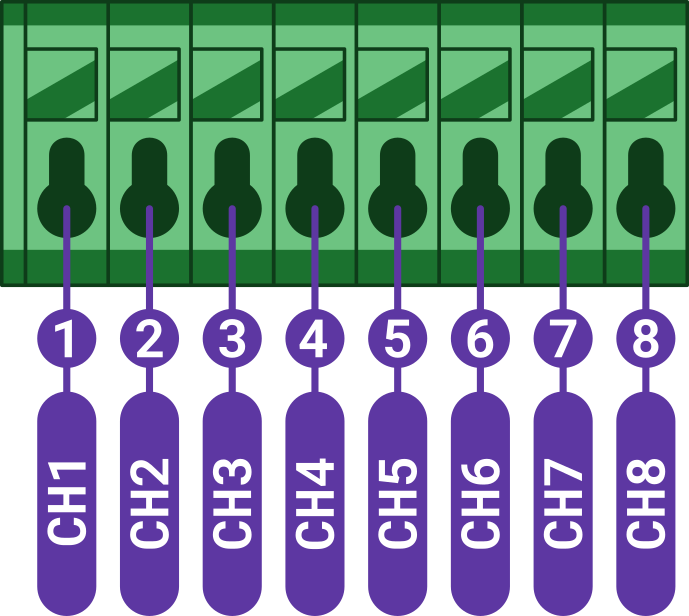

Osazení svorkovnice CHESTER-X1: piny 1-8 odpovídají kanálům 1-Wire CH1-CH8

Konfigurace pinů a funkce​

PoziceNázev signáluPopis signálu
1CH1Kanál 1
2CH2Kanál 2
3CH3Kanál 3
4CH4Kanál 4
5CH5Kanál 5
6CH6Kanál 6
7CH7Kanál 7
8CH8Kanál 8

Parazitní napájení 1-Wire​

CHESTER-X1 podporuje připojení metodou parazitního napájení. V takovém případě jsou potřeba pouze 2 vodiče. V parazitním režimu se používá napájení 5,0 V. Standardní třívodičové zapojení s napájením z VDD podporuje pouze 3,0V periferie. Tento obrázek ukazuje parazitní a standardní způsob napájení:

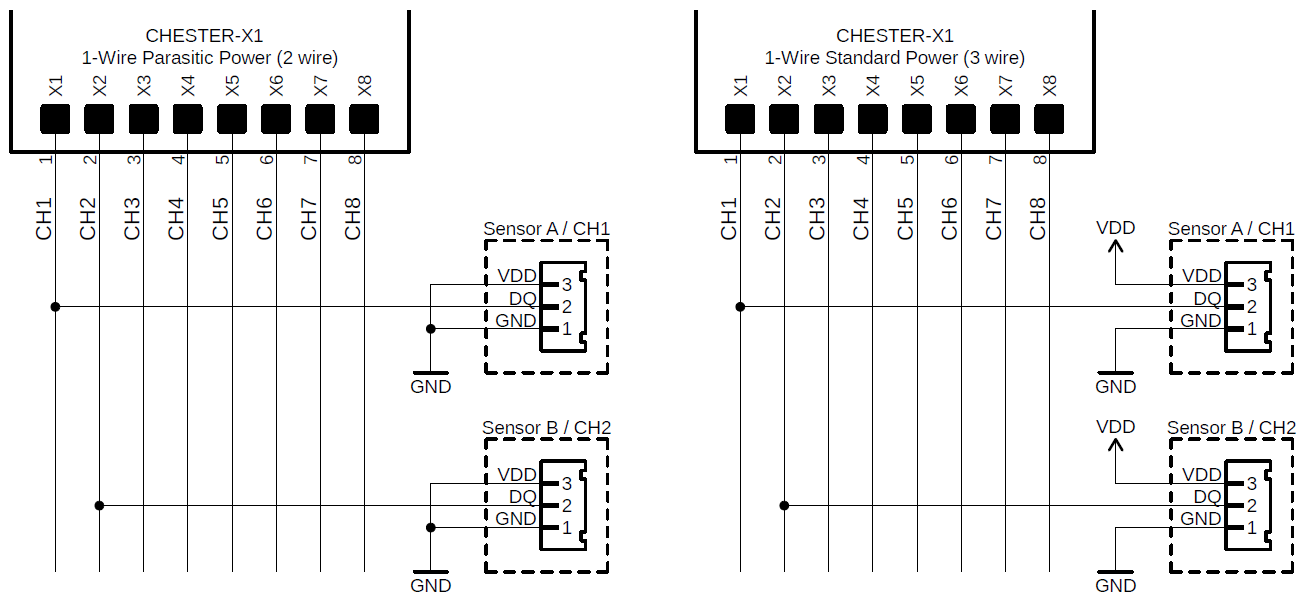

Porovnání zapojení: dvouvodičové parazitní napájení s VDD senzoru spojeným s GND versus třívodičové standardní napájení z VDD

Schéma zapojení​

Schéma zapojení je užitečné, pokud programujete nízkoúrovňový kód pracující s hardwarem nebo pokud vás jen zajímá, jak je systém navržen.

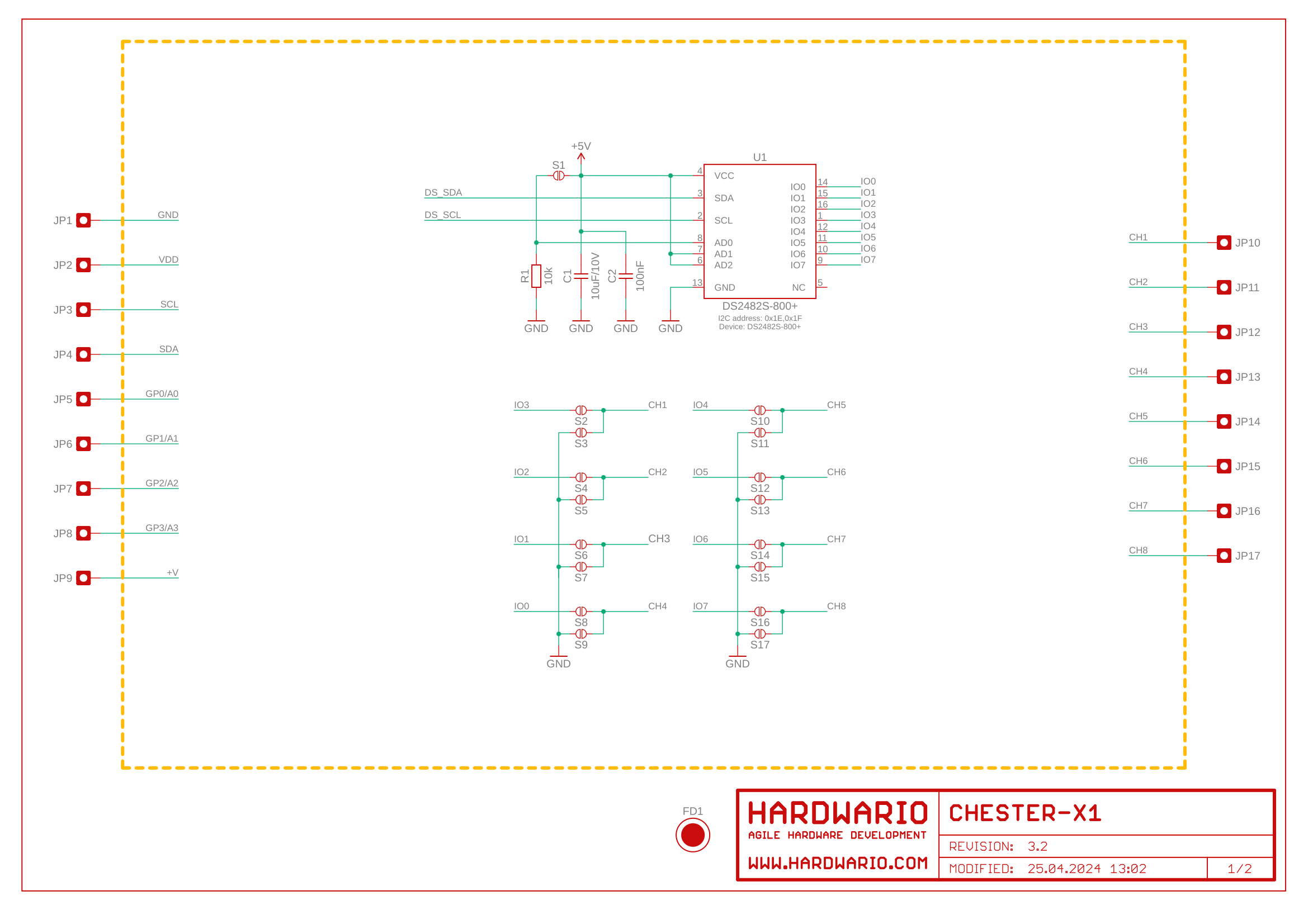

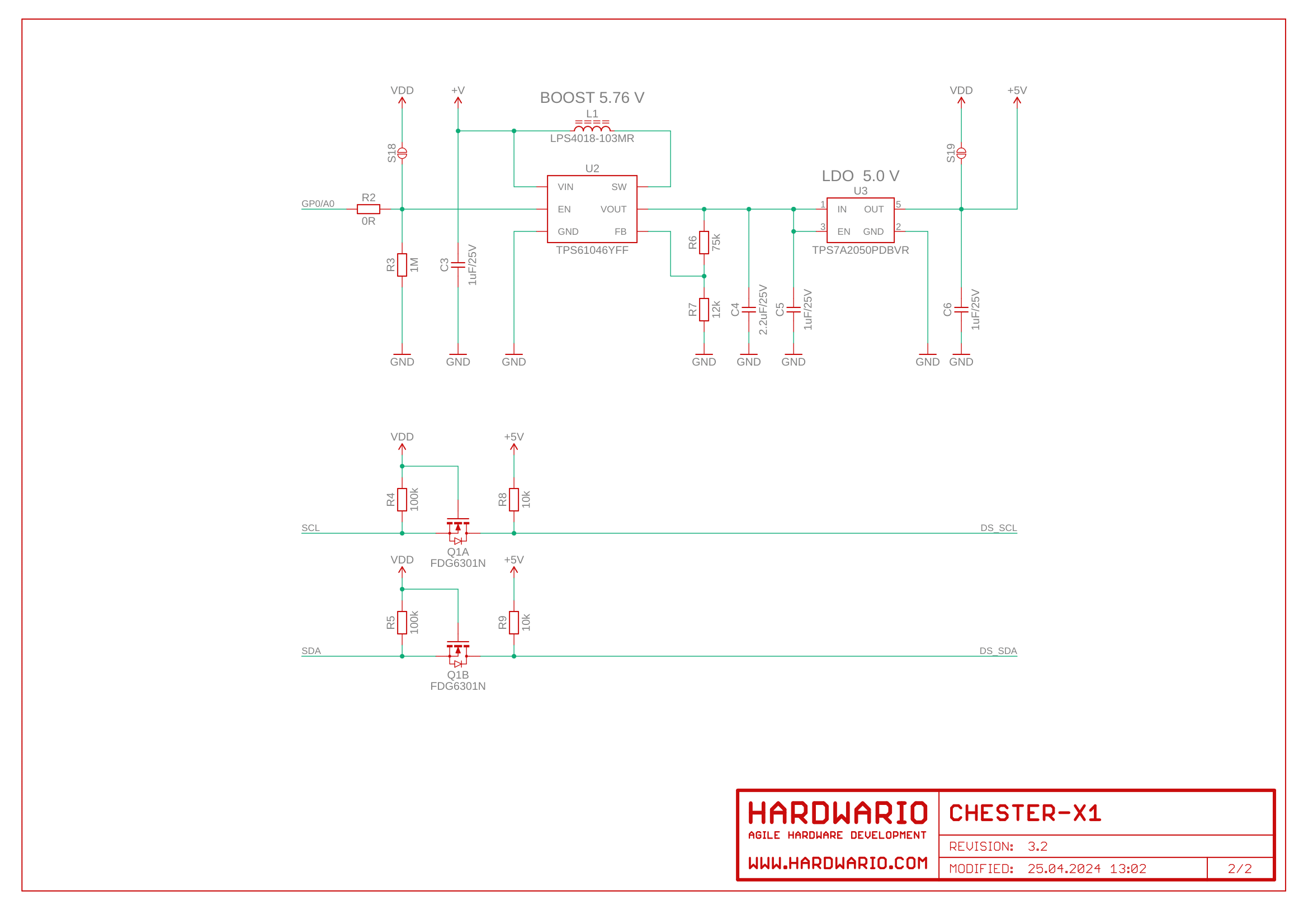

Schéma CHESTER-X1, list 1: 1-Wire master DS2482S-800 s propojením IO0-IO7 pájecími můstky na kanály CH1-CH8 Schéma CHESTER-X1, list 2: boost převodník 5,76 V, LDO 5,0 V a převodníky úrovní I2C

Nákres modulu​

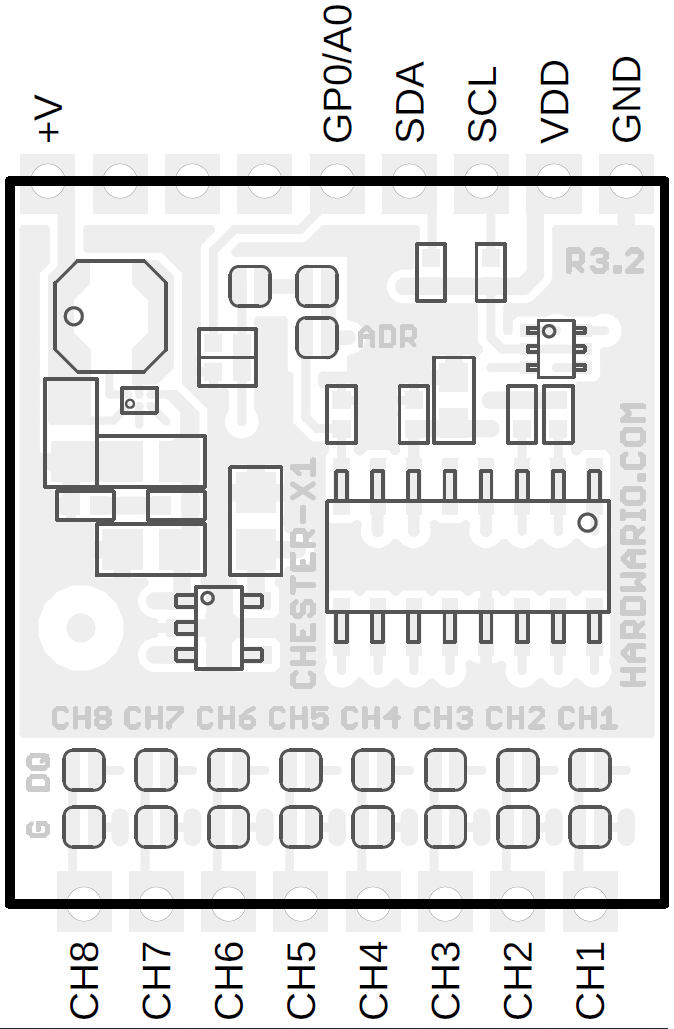

Obrys desky CHESTER-X1 se signály na hranách: +V, GP0/A0, SDA, SCL, VDD, GND na horní straně a CH8-CH1 na spodní
