The Things Stack – ABP

Tato stránka vysvětluje, jak zaregistrovat zařízení HARDWARIO STICKER jako koncové zařízení LoRaWAN v The Things Stack (TTS) pomocí ABP (aktivace personalizací) a jak přidat formátovač payloadu (dekodér).

Užitečná dokumentace HARDWARIO:

info

Než zařízení STICKER zaregistrujete, ujistěte se, že máte přístup k nasazení The Things Stack (Cloud, Community nebo Enterprise) a že je brána LoRaWAN připojená a online.

Předpoklady​

  • Funkční brána LoRaWAN připojená k The Things Stack a nastavená pro váš region a frekvenční plán.
  • Účet TTS s právem vytvářet aplikace a registrovat zařízení.
  • Zařízení STICKER napájené a v pokrytí brány.

1) Získejte potřebné identifikátory a klíče LoRaWAN​

Potřebné identifikátory a klíče pro vaše zařízení STICKER zjistíte v aplikaci HARDWARIO Manager.

Budete potřebovat:

  • DevEUI
  • DevAddr
  • NwkSKey (Network Session Key)
  • AppSKey (Application Session Key)

2) Zaregistrujte koncové zařízení STICKER​

Ve své aplikaci:
Application → + Register end device Tlačítko registrace koncového zařízení v TTS

Zvolte Enter end device specifics manually.

V části End Device Type nastavte:

  • Frequency plan – zvolte svůj region (například Europe 863–870 MHz)
  • LoRaWAN version – LoRaWAN Specification 1.0.4
  • Regional Parameters version – RP002 Regional Parameters 1.0.4

Klikněte na Show advanced activation, LoRaWAN class and cluster settings a jako Activation mode zvolte Activation by personalization (ABP).

V části Device Identifiers vyplňte:

  • DevEUI – DEV_EUI (unikátní identifikátor vytištěný na zařízení)
  • Device ID – vámi zvolené jméno tohoto zařízení (například sticker-0x)

V části Activation Information vyplňte:

  • Device address (DevAddr): DEVICE_ADDRESS
  • Network session key (NwkSKey): NETWORK_SESSION_KEY
  • Application session key (AppSKey): APPLICATION_SESSION_KEY

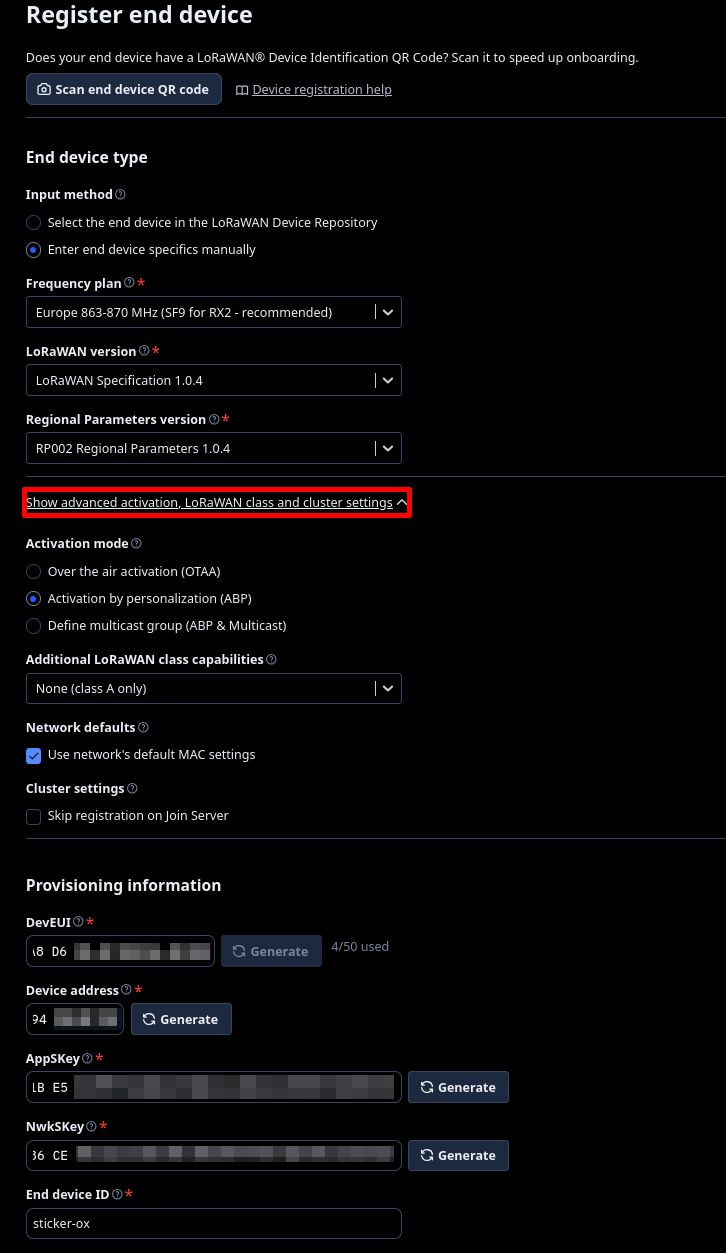

Identifikátory zařízení ABP v TTS

Klikněte na Register end device.

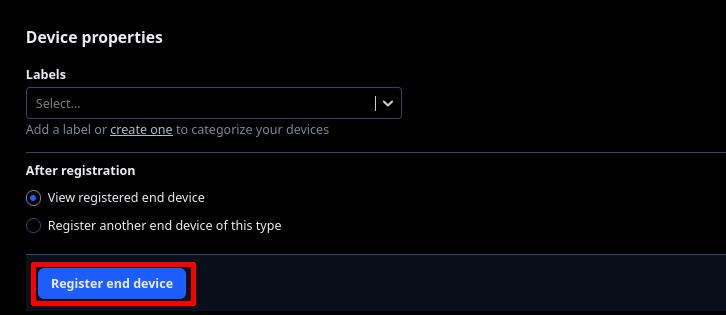

Tlačítko registrace v TTS

3) Přidejte formátovač payloadu (dekodér)​

Pro dekódování surových bajtů uplinku do čitelných polí JSON přejděte na:
Application → (VAŠE_ZAŘÍZENÍ) → Payload formatters → Uplink

Nastavte typ formátovače na Custom Javascript formatter a vložte dekodér STICKER z odkazu níže:

Přidání dekodéru v TTS

Klikněte na Save changes.

Generování downlink příkazů

Kódování downlink příkazů je součástí připravovaného firmwaru STICKER v1.4.0 (ne v1.3.x).

Tentýž kodek ttn.js zároveň kóduje downlink příkazy (funkcí encodeDownlink), takže můžete zařízení posílat příkazy, například vynutit report, změnit nastavení nebo nastavit pravidlo alarmu. Přidejte stejný soubor ještě jako formátovač Downlink v Application → (VAŠE_ZAŘÍZENÍ) → Payload formatters → Downlink (Custom Javascript formatter), pak zařaďte příkaz jako objekt JSON na fPort 85 a The Things Stack ho zakóduje do bajtů. Pro sestavení příkazu a získání jeho JSON i hex podoby použijte generátor downlink příkazů.

  • Otevřete v konzoli TTS pohled Live data zařízení
  • Měli byste vidět:
    • přicházející uplink rámce
    • dekódovaná pole JSON (pokud je formátovač payloadu správně nastavený)
