Radonová sonda Piketronic RPP-R
Popis
Piketronic RPP-R je radonová sonda, která průběžně měří koncentraci radonu a také teplotu a vlhkost vzduchu ve své měřicí komoře. Naměřené hodnoty se z ní čtou přes rozhraní RS-485 Modbus RTU. Sondu podporuje aplikace CHESTER Serial.
Radonová sonda je samostatný senzor a nepotřebuje žádný další externí senzor. Nová hodnota koncentrace radonu je k dispozici každé 4 minuty; při častějším čtení dostanete stejnou hodnotu.
Komunikace Modbus
Příklad zapojení komunikace Modbus: sonda Piketronic RPP-R

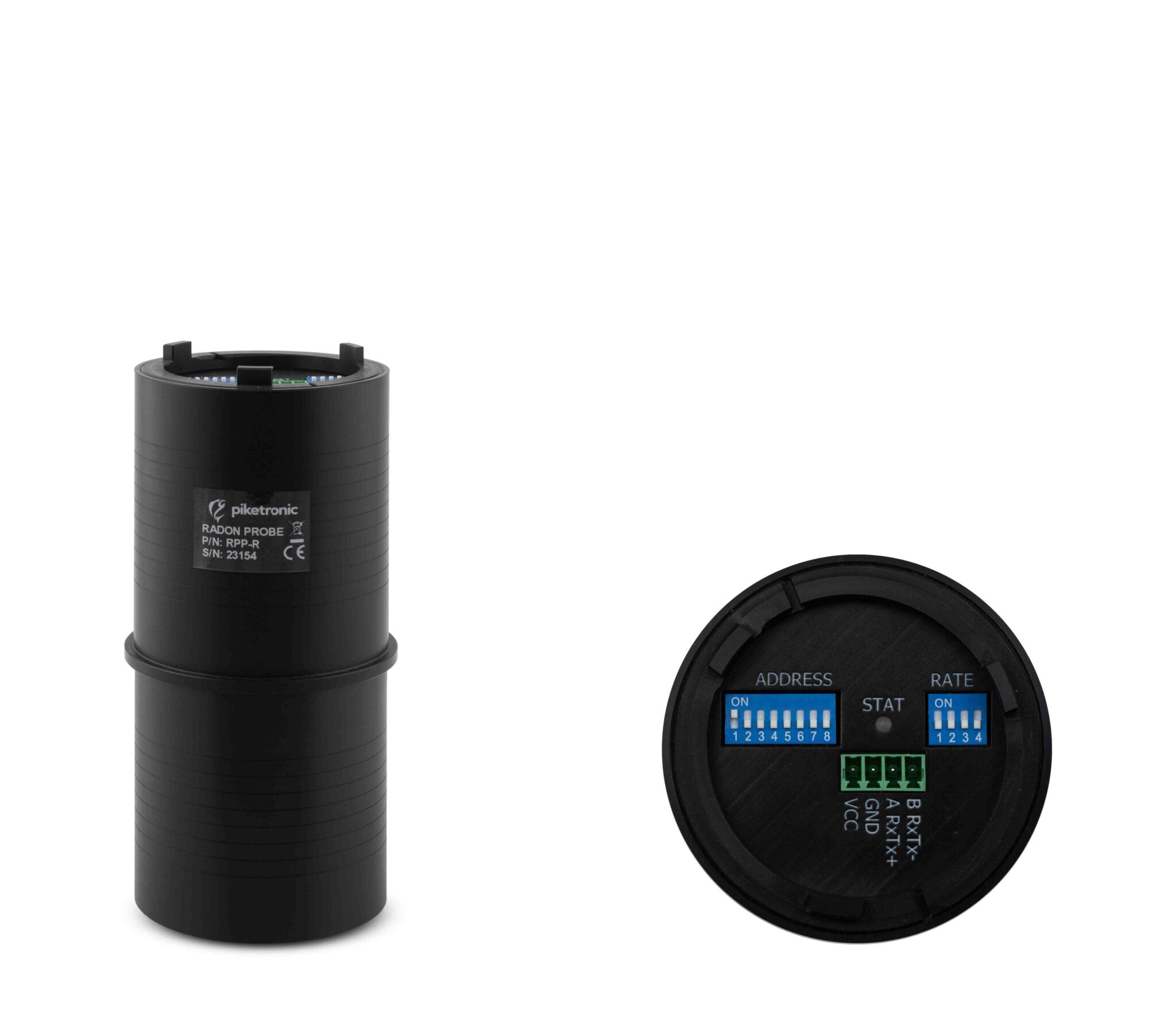

Sonda RPP-R má čtyřpinový konektor s vývody B RxTx-, A RxTx+, GND a VCC.
| Piketronic RPP-R | CHESTER Modbus |
|---|---|
| A RxTx+ | Pin 7 (A) |
| B RxTx- | Pin 6 (B) |
| GND | Pin 1 (GND) |
| VCC | Napájení (viz poznámka níže) |
Sonda potřebuje napájení na svorce VCC. Lze ji napájet z vyhrazeného napájecího výstupu zařízení CHESTER (VIN), pokud napětí a proud odpovídají požadavkům sondy RPP-R. Nejprve si ověřte napájecí napětí sondy; pokud nevyhovuje, použijte samostatný externí zdroj. Výrobci značí linky A/B sběrnice RS-485 různě; pokud nepřicházejí žádná data, prohoďte vodiče A a B.
Ovládání a konfigurace
Sonda RPP-R nemá žádný displej ani tlačítka. Adresa Modbus a parametry sériové linky se nastavují dvěma bloky DIP přepínačů na sondě. Po změně kteréhokoli přepínače sondu restartujte (odpojte a znovu připojte napájení).
Adresa (blok přepínačů ADDRESS)
Hodnota od 1 do 247. Přepínač označený 1 odpovídá nejnižšímu bitu; přepínač
v poloze dolů znamená logickou 0.
Rychlost a parita (blok přepínačů RATE, přepínače 4-3-2-1)
| RATE (4 3 2 1) | Přenosová rychlost | Parita | Stop bit |
|---|---|---|---|
| 0 0 0 0 | 19.2k | Sudá | 1 |
| 0 0 0 1 | 9.6k | Sudá | 1 |
| 0 0 1 0 | 2.4k | Sudá | 1 |
| 0 0 1 1 | 1.2k | Sudá | 1 |
| 0 1 0 0 | 19.2k | Lichá | 1 |
| 0 1 0 1 | 9.6k | Lichá | 1 |
| 0 1 1 0 | 2.4k | Lichá | 1 |
| 0 1 1 1 | 1.2k | Lichá | 1 |
| 1 0 0 0 | 19.2k | Žádná | 2 |
| 1 0 0 1 | 9.6k | Žádná | 2 |
| 1 0 1 0 | 2.4k | Žádná | 2 |
| 1 0 1 1 | 1.2k | Žádná | 2 |
| 1 1 x x | nepoužívat |
Výchozí konfigurace komunikace Modbus
| Adresa | Přenosová rychlost | Parita | Stop bit |
|---|---|---|---|
| 1 | 19.2k | Sudá | 1 |
V tabulce je doporučené nastavení (všechny přepínače RATE dolů). Zařízení CHESTER
vždy nastavte podle toho, jak jsou přepínače na sondě skutečně nastavené.
Konfigurace komunikace Modbus v zařízení CHESTER
Aplikaci CHESTER Serial nastavíte v terminálu CHESTER těmito příkazy. Sonda se
přidá jako zařízení Modbus typu piketronic.
app config serial-mode "modbus"
app config serial-baudrate "19200"
app config serial-parity "even"
app config serial-stop-bits "1"
app config device-0 "piketronic,1"
config save
Hodnota device-0 má tvar type,address, zde typ piketronic s adresou Modbus 1.
Hodnoty ze sondy můžete kdykoli přečíst i přímo v terminálu:
device piketronic sample 1
Příkaz vypíše koncentraci radonu (hodinový a denní průměr), teplotu, vlhkost, aktuální nastavení a identifikaci sondy (zařízení, firmware, sériové číslo).
Měřené hodnoty
Dekodér: com.hardwario.chester.app.serial. Hodnoty se zobrazují v poli devices
(devices → data).
| Měřená hodnota | Klíč / cesta | Jednotka |
|---|---|---|
| Koncentrace radonu (1 h) | devices → data → radon_concentration | Bq/m³ |
| Koncentrace radonu (1 den) | devices → data → radon_concentration_day | Bq/m³ |
| Teplota | devices → data → temperature | °C |
| Vlhkost | devices → data → humidity | % |
Koncentrace radonu se udává jako hodinový klouzavý průměr (aktualizuje se každé 4 minuty). Zvlášť se odesílá i denní klouzavý průměr.
