CHESTER Range

Tento článek popisuje základní funkce, hardware a ukázkovou JSON zprávu katalogové aplikace CHESTER Range.

caution

Některé základní informace zde nejsou uvedeny, protože jsou společné pro všechny katalogové aplikace CHESTER. Podívejte se prosím na:

Přehled aplikace​

CHESTER Range měří vzdálenost pomocí ultrazvukového senzoru MaxBotix MB7066. Umí také měřit teplotu senzorem DS18B20 na sběrnici 1-Wire a vlhkost pomocí CHESTER-S2.

Varianty aplikace​

Zařízení CHESTER Range lze objednat v jedné z těchto variant:

CHESTER Range​

Katalogový hardware CHESTER Range se skládá z těchto objednacích kódů:

  • CHESTER-M-CGLS - Standardní základní deska

  • CHESTER-X0A:A - Vstupní modul (4 kanály)

Více podrobností najdete v objednacích kódech.

Varianta buildu firmwaru: west chester-update range --variant "CHESTER Range"

CHESTER Range Z​

Katalogový hardware CHESTER Range Z se skládá z těchto objednacích kódů:

  • CHESTER-M-CGLS - Standardní základní deska

  • CHESTER-X0A:A - Vstupní modul (4 kanály)

  • CHESTER-Z1 - Záložní modul

Více podrobností najdete v objednacích kódech.

Varianta buildu firmwaru: west chester-update range --variant "CHESTER Range Z"

Měření a chování​

  • Všechny senzory jsou vzorkovány s konfigurovatelnou periodou (parametr interval-sample).
  • Vzorky se následně agregují v konfigurovatelném intervalu. Z uložených vzorků se pro každý senzor spočítá minimum, maximum, průměr a medián (parametr interval-aggreg).
  • Každá agregovaná hodnota má svou časovou značku a hodnoty se odesílají dávkově v intervalu reportu (parametr interval-report).

Svorkovnice​

Senzor připojte k levé svorkovnici A

CHESTER-X0 v levém slotu ABarva vodiče MaxbotixSignál
A2 (CH1)červenáPower
A3 (GND)černáGND
A4 (CH2)žlutáPulse

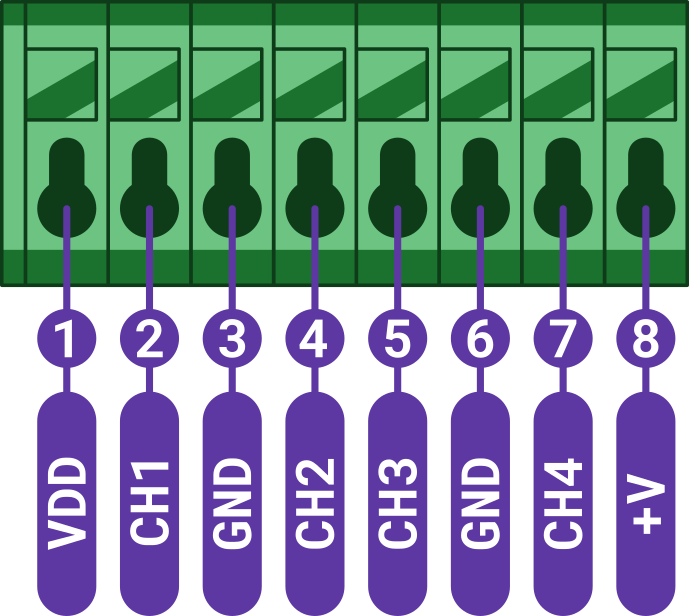

Zapojení svorkovnice CHESTER-X0: VDD, CH1, GND, CH2, CH3, GND, CH4, +V

Výchozí konfigurace​

Toto je výchozí konfigurace (vypsaná příkazem app config show):

app config interval-sample 60
app config interval-aggreg 300
app config interval-report 1800

Specifické příkazy​

info

Celou strukturu příkazů můžete snadno prozkoumat – začněte příkazem help.

caution

Pro použití nové konfigurace je potřeba zavolat config save, což aplikuje nové konfigurační parametry a restartuje zařízení.

Příkaz pro nastavení intervalu vzorkování v sekundách:

app config interval-sample <1-86400>

Příkaz pro nastavení intervalu agregace v sekundách:

app config interval-aggreg <1-86400>

Příkaz pro nastavení intervalu reportu v sekundách:

app config interval-report <30-86400>
aggreg

Firmware​

Nejnovější firmware je dostupný v kapitole Firmware katalogových aplikací.

Ukázková JSON zpráva​

V této ukázce JSON vidíte data ze všech tří variant

Každý dostupný senzor má jedno agregované měření, které obsahuje minimální, maximální, průměrnou a mediánovou hodnotu.

Zobrazit ukázku JSON

{
  "message": {
    "version": 1,
    "sequence": 1,
    "timestamp": 1685093572
  },
  "attribute": {
    "vendor_name": "HARDWARIO",
    "product_name": "CHESTER-M",
    "hw_variant": "CDGLS",
    "hw_revision": "R3.4",
    "fw_name": "(unset)",
    "fw_version": "(unset)",
    "serial_number": "2159019054"
  },
  "system": {
    "uptime": 49,
    "voltage_rest": null,
    "voltage_load": null,
    "current_load": null
  },
  "network": {
    "imei": 351358816140765,
    "imsi": 901288910018953,
    "parameter": {
      "eest": 7,
      "ecl": 0,
      "rsrp": -78,
      "rsrq": -5,
      "snr": 8,
      "plmn": 23003,
      "cid": 1011233,
      "band": 20,
      "earfcn": 6447
    }
  },
  "thermometer": {
    "temperature": 24.93
  },
  "accelerometer": {
    "acceleration_x": 0,
    "acceleration_y": -0.23,
    "acceleration_z": 9.65,
    "orientation": 2
  },
  "ultrasonic_ranger": {
    "distance": {
      "measurements": [
        {
          "timestamp": 1685093569,
          "min": 2.004,
          "max": 2.009,
          "avg": 2.008,
          "mdn": 2.008
        }
      ]
    }
  },
  "hygrometer": {
    "temperature": {
      "events": [],
      "measurements": [
        {
          "timestamp": 1685093569,
          "min": 24.9,
          "max": 25.03,
          "avg": 24.99,
          "mdn": 25.01
        }
      ]
    },
    "humidity": {
      "measurements": [
        {
          "timestamp": 1685093569,
          "min": 35.18,
          "max": 35.81,
          "avg": 35.45,
          "mdn": 35.36
        }
      ]
    }
  },
  "w1_thermometers": [
    {
      "serial_number": 222768959,
      "measurements": [
        {
          "timestamp": 1685093569,
          "min": 24.31,
          "max": 24.31,
          "avg": 24.31,
          "mdn": 24.31
        }
      ]
    },
    {
      "serial_number": 222690915,
      "measurements": [
        {
          "timestamp": 1685093569,
          "min": 27,
          "max": 27.43,
          "avg": 27.22,
          "mdn": 27.25
        }
      ]
    }
  ]
}

Seznam změn​

v3.5.0 — 2025-12-03​

  • Přidáno: Podpora LoRaWAN — jediný binární firmware pro LTE i LoRaWAN; režim se volí pomocí app config mode lte / app config mode lrw
  • Přidáno: Nová varianta — CHESTER Range Z s podporou záložního modulu CHESTER-Z1
  • Změněno: Přechod na protokol Cloud v2 (kódování CBOR, nové API endpointy); předchozí firmware pro Cloud v1 zůstává dostupný samostatně
info

Kompletní přehled všech změn platformy najdete v seznamu změn CHESTER.
