Popis hardwaru TAPPER
Tento článek popisuje hardwarovou konfiguraci zařízení TAPPER.
Základní parametry
| Elektrické vlastnosti | |
|---|---|
| Minimální napájecí napětí | 10 V |
| Maximální napájecí napětí | 30 V |
| Typická spotřeba | 1,4 W |
| Maximální spotřeba | 2,5 W |
| Vstupy | |
| Jmenovitý průřez vodiče svorkovnice | 1,5 mm2 |
| Napájecí konektor DC jack | 1.35x3.5 mm |
| Výstupy | |
| RGB LED | 355 mcd, 710 mcd, 140 mcd |
| Bzučák | 80 dBA / 2,7 kHz |
| Fyzické vlastnosti | |
| Rozměry krabičky | 155x84x21.3 mm |
| Materiál krabičky | ASA+PC (UL 94 V-0) |
| Krytí krabičky | IP40 |
| Barva krabičky | dopravní bílá RAL 9016 |
| Provozní teplota | -20 °C až +60 °C |
Schéma zapojení

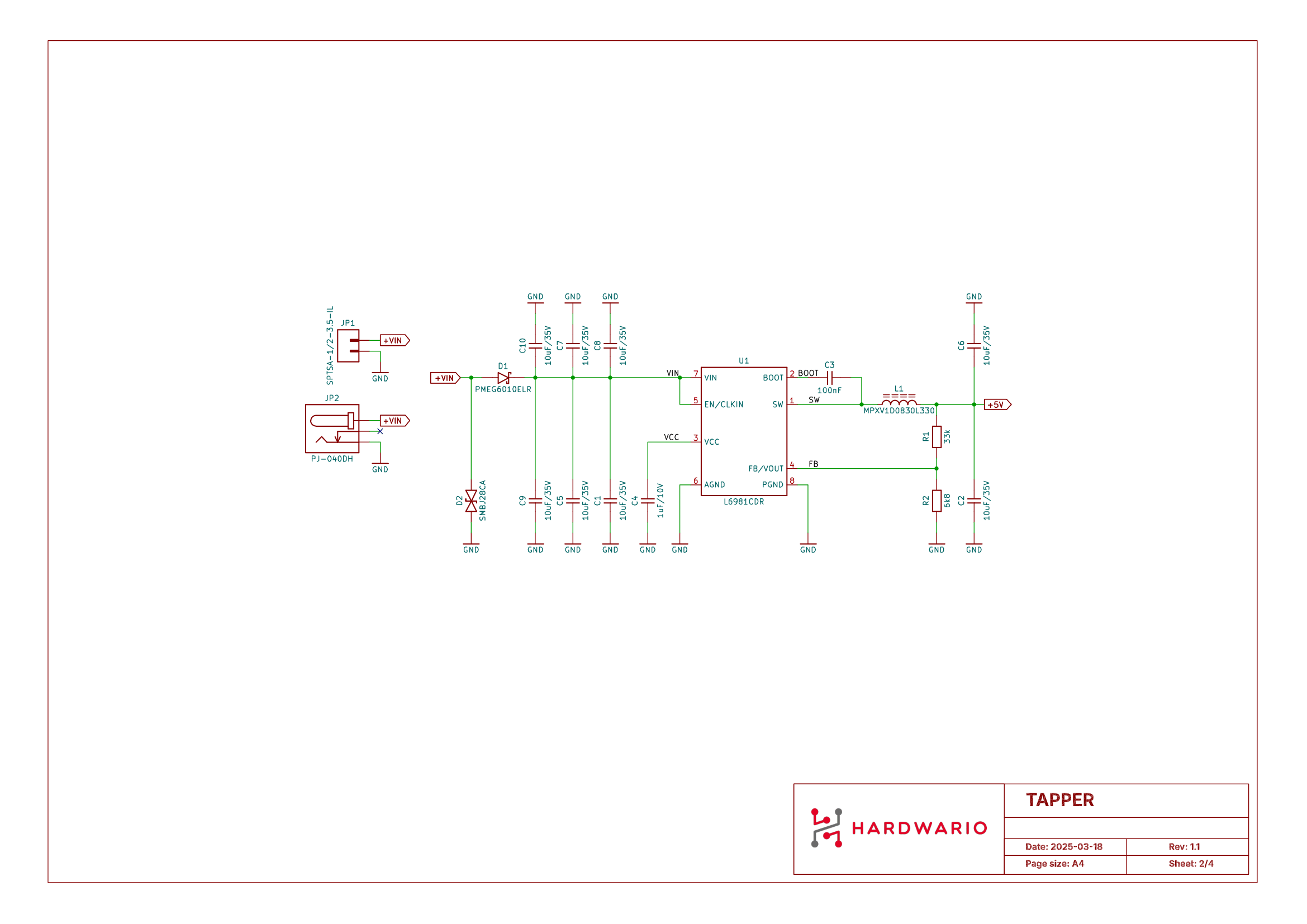

Napájení

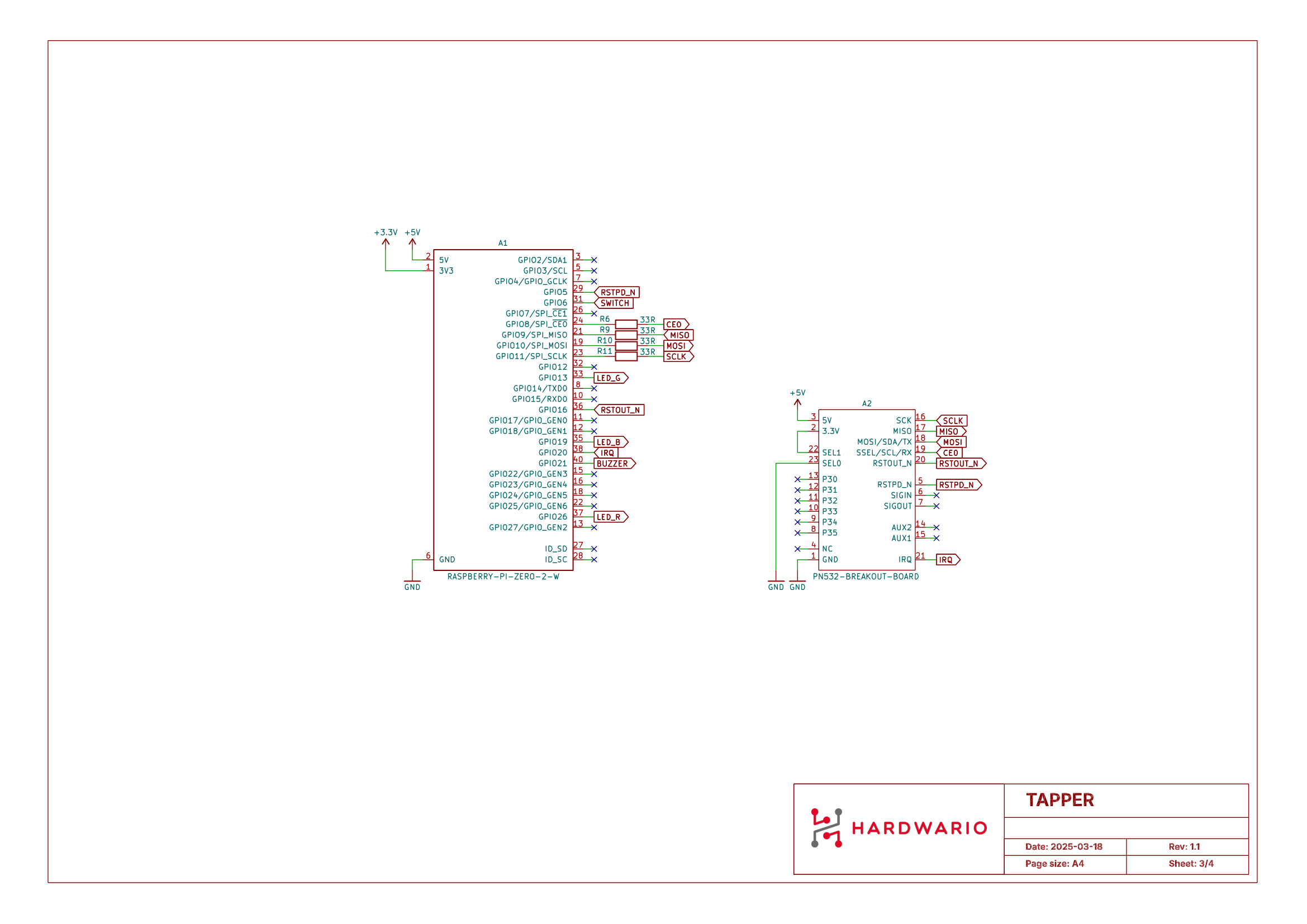

Raspberry Pi + breakout deska PN532

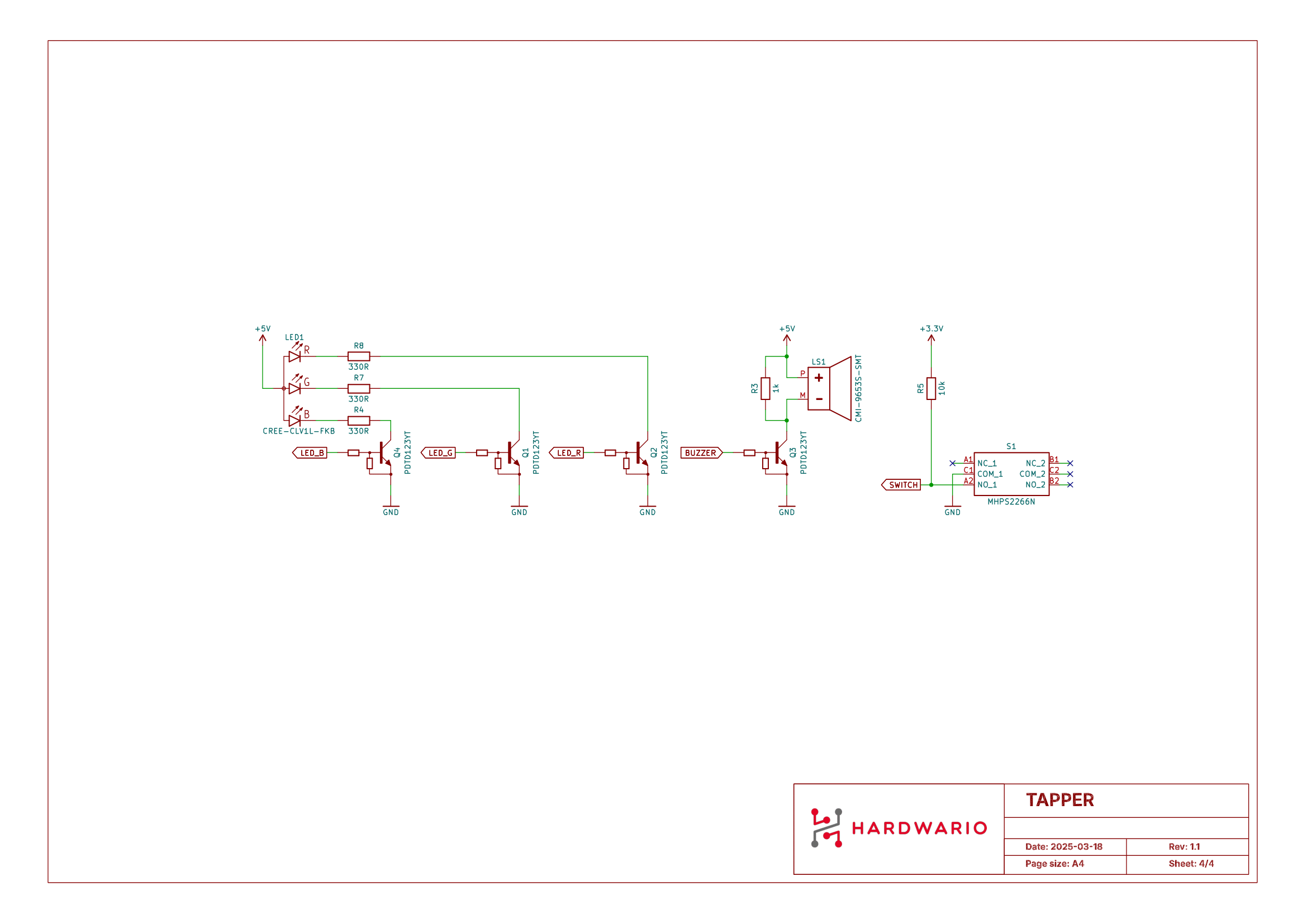

Periferie
