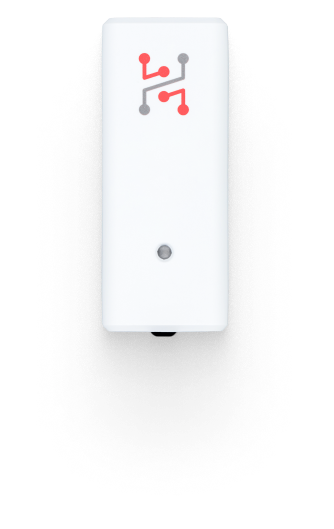

STICKER Input

STICKER Input je kompaktní bezdrátový modul LoRaWAN pro připojení externích senzorů a čtení digitálních nebo analogových signálů. Napájejí ho dvě baterie AA. Podporuje teplotní sondy 1-Wire i sondu MACHINE PROBE a jeho dva externí vstupy fungují jako digitální vstupy, analogové vstupy 0–24 V nebo čítače impulzů S0, a proto se hodí pro nejrůznější průmyslové a monitorovací aplikace.

STICKER Input

Typická použití​

Chytré sledování teploty​

  • Některé výrobní procesy vyžadují sledování teploty v extrémních rozsazích, které běžná elektronika nezvládne. V takových případech jsou nezbytné externí senzory, například teplotní sondy 1-Wire. K jedné datové lince lze připojit až čtyři senzory, takže měření může být podrobné a snadno se rozšiřuje.

Digitalizace starších strojů​

  • Digitalizovat starší stroje bývá složité, i když stále spolehlivě fungují. Mnohé mají digitální výstup 24 V, případně lze poblíž výstupního mechanismu doplnit indukční senzor, který zachytí každý vyrobený kus. Kusy se pak jednoduše počítají z digitálních signálů.

Chytrá detekce otevření/zavření​

  • Detekce dveří a oken neslouží jen k zabezpečení: je také klíčová pro chytré vytápění a chlazení. Tradiční systémy mohou být kvůli přísným certifikačním standardům drahé. STICKER Input nabízí jednoduchou a cenově dostupnou alternativu s vestavěným senzorem magnetického pole nebo digitálními vstupy pro běžné spínače.

Konfigurace a zapojení externích vstupů​

Dokumentace → Zapojení vstupů STICKER Input

Stránka popisuje zapojení vstupů zařízení STICKER Input včetně nastavení přepínačů DIP a podporovaných režimů, jako jsou senzory 1-Wire, vstupy pro bezpotenciálové kontakty, čítače impulzů S0 a analogové vstupy 0–24 V.

Ukázková zpráva JSON​

Pravidelné hlášení tak, jak ho dekóduje dekodér ttn.js z verze v2.0.0 (fPort 2). V příkladu je vstup A nastavený jako digital i s počtem impulzů, vstup B jako analog (napětí ve V) a ve slotu 1-Wire č. 1 je sonda Dallas DS18B20. Vstup v režimu pulse posílá input_a_count / input_b_count a hodnotu input_a_is_active / input_b_is_active, která je vždy false; vstup v režimu analog posílá jen input_a_voltage / input_b_voltage.

Zobrazit ukázku JSON
{
  "voltage": 3.01,
  "boot": false,
  "alarm_status": 0,
  "alarm_status_flags": [],
  "temperature": 23.65,
  "humidity": 54,
  "input_a_count": 120,
  "input_a_is_active": true,
  "input_b_voltage": 12.35,
  "w1_sensors": [
    {
      "slot": 1,
      "type": 2,
      "type_name": "dallas",
      "values": { "temperature": 21.5 },
      "units": { "temperature": "degC" }
    }
  ]
}

Stavová LED​

STICKER Input používá standardní vzory stavové LED popsané v kapitole Signalizace LED. Startovní sekvence, stavový heartbeat každé 3 sekundy i vzory pro NFC a alarmy jsou u všech aplikací STICKER stejné.

Právě tato aplikace digitální vstupy a Hallovy spínače skutečně využívá, a proto je u ní nejdůležitější signalizace aktivace vstupu. Tyto vstupy hlásí oba směry, takže z pořadí barev poznáte, ke které hraně došlo:

UdálostVzor
Vstup se aktivuje (kontakt se sepne, magnet se přiblíží)Zelená, pak oranžová
Vstup se vrátí do klidu (kontakt se rozepne, magnet se vzdálí)Oranžová, pak zelená

Zapojení a nastavení přepínačů DIP tak ověříte přímo na místě, bez konzole a bez připojení k síti: aktivujte vstup a sledujte pořadí obou barev.

Vstup v režimu pulse (S0) nemá stav, takže započítané impulzy zobrazí jen sekvenci zelená, pak oranžová. LED blikne nejvýš jednou za 0,5 s, takže při rychlých impulzech nedostane každý impulz vlastní bliknutí. Vstup v režimu analog nebliká vůbec.

varování

Blikání při aktivaci vstupu je pomůcka pro uvádění do provozu a skončí hodinu po zapnutí napájení. Počítání a hlášení pokračují normálně. Pokud vizuální potvrzení při testování potřebujete znovu, odpojte zařízení od napájení a znovu ho připojte.

Seznam změn​

2026-10-19 – v2.0.0​

  • Režim každého externího vstupu se volí parametrem cap-gpio-mode inputs spolu s cap-gpio-input-a / cap-gpio-input-b: digital, analog nebo pulse; nahrazují dřívější přepínače cap-input-a/-b, jejichž hodnoty se při aktualizaci nepřenášejí
  • Režim analog měří na vstupu 0–24 V; hodnotu lze posílat v telemetrii, ukládat do historie a použít v prahových alarmech
  • Režim pulse je čítač impulzů pro výstupy S0 měřičů (libovolná polarita, ošetření zákmitů 20 ms)
  • Každý slot 1-Wire si pamatuje očekávaný typ senzoru (sensor1-type…sensor4-type: 2 Dallas, 3 MACHINE PROBE); jiný senzor ve slotu vyvolá alarm sensor_mismatch
  • Sonda 1-Wire připojená až po zapnutí do slotu, který na ni čeká (má uloženou ROM nebo sensorN-type), se najde bez restartu: sběrnice se kontroluje 2 minuty po startu, potom po dalších 5 a 10 minutách a dále každých 15 minut
  • Každý kanál sondy 1-Wire lze použít v pravidlech alarmů a ukládat do historie; MACHINE PROBE s nefunkčním akcelerometrem dál měří teplotu

2025-11-23 – v1.0.0​

  • První vydání: digitální vstupy, počítání impulzů, teplotní sondy 1-Wire a analogové měření přes LoRaWAN
informace

Úplný přehled všech změn platformy najdete v seznamu změn STICKER.
