BMeters IWM-TX5

Webové stránky


Popis​

IWM-TX5 je rádiový modul vhodný pro přenos dat o spotřebě a použitelný pro jednovtokové vodoměry GSD8-I.

Konfigurace​

Průvodce konfigurací vodoměru IWM-TX5 pomocí NFC​

Tento průvodce popisuje kroky pro konfiguraci vodoměru s modulem NFC IWM-TX5 pomocí telefonu s Androidem.

Krok 1: Instalace konfigurační aplikace​

Stáhněte si aplikaci B METERS NFC Config z Google Play Store:

https://play.google.com/store/apps/details?id=it.gread.bmeters_appnfc&hl=en

Naskenováním QR kódu níže přejdete přímo do aplikace:

QR kód – B Meters NFC Config

Krok 2: Připojení k vodoměru​

  1. Zapněte na svém zařízení s Androidem NFC.
  2. Otevřete aplikaci B METERS NFC Config.
  3. Přiložte telefon k NFC tagu na vodoměru a držte jej, dokud nedojde k navázání spojení.

Krok 3: Výběr typu zařízení​

Ze seznamu dostupných zařízení vyberte:

  • IWM-TX5

Krok 4: Konfigurace parametrů senzoru​

Upravte následující nastavení:

  • AMR: zaškrtnout (zapnout automatické odečítání měřiče)
  • Water meter type: GSD8-I AF DN15
  • Transmit during weekend: zaškrtnout „Saturday" a „Sunday" a „Send Date and Time"
  • Global encryption: zaškrtnout (použití globálního klíče místo individuálního)

Krok 5: Zápis konfigurace do vodoměru​

  1. Znovu přiložte telefon k NFC tagu.
  2. Klepněte na tlačítko Write.
  3. Vyčkejte na zprávu: Writing Done.

Krok 6: Kontrola nastavení​

  1. Klepněte na tlačítko Read.
  2. Zkontrolujte, že nakonfigurované hodnoty odpovídají tomu, co bylo zapsáno.

Váš vodoměr je nyní úspěšně nakonfigurován.

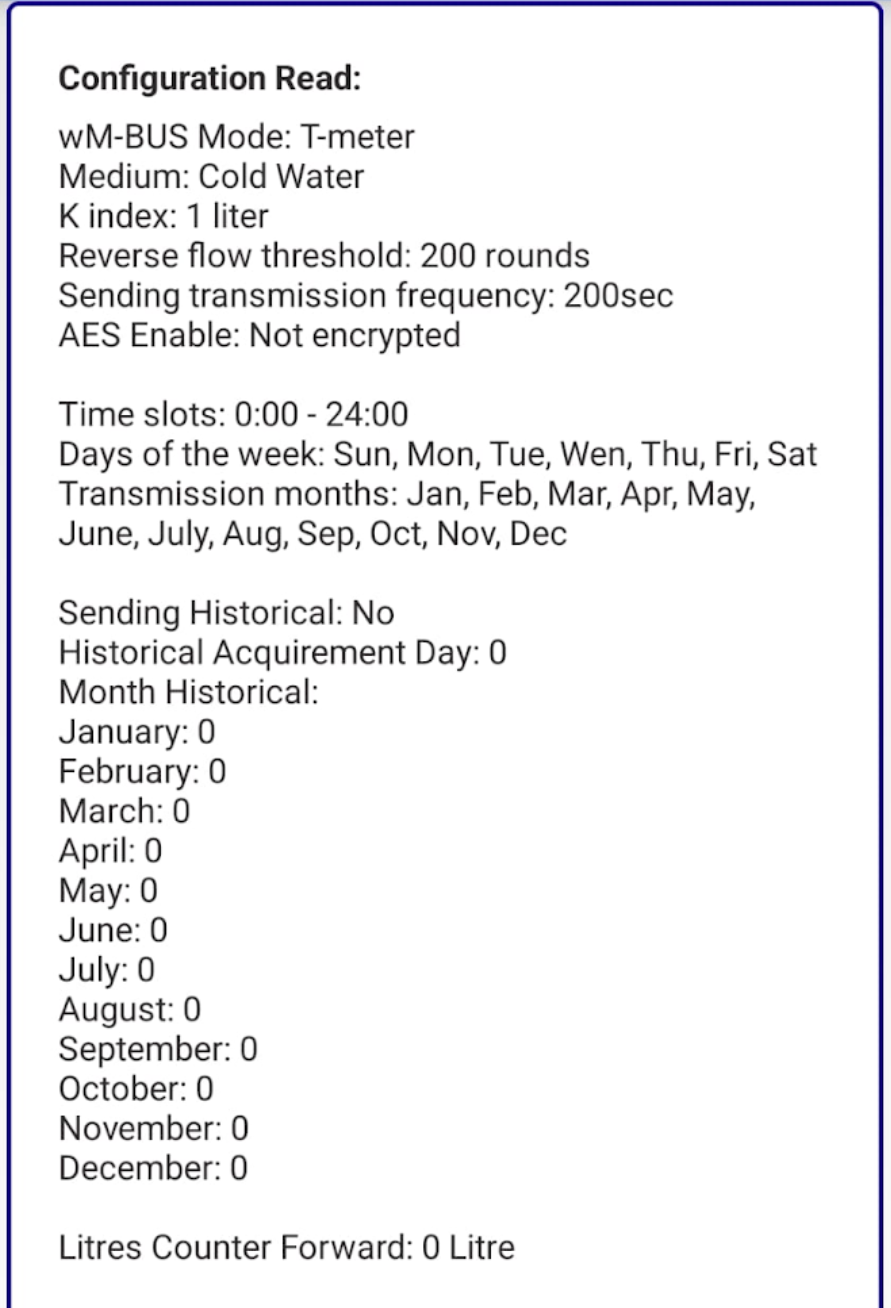

Čtení dat prostřednictvím konfigurace

Konfigurace adresy Wireless M-Bus​

Kde na zařízení najdete adresu​

Adresa je umístěna ve středu pod čárovým kódem, za značkou CE, jak je vidět na obrázku níže (8 číslic).


Přiřazení wM-Bus adresy k zařízení CHESTER​

Přiřazení je nutné provést pomocí terminálu CHESTER, například s:

Správa a přidávání adres wM-Bus zařízení v zařízení CHESTER​

Zde můžete spravovat seznam wM-Bus adres (přidat/odebrat), upravit nastavení skenování a projít si ukázkové konfigurace pro typická nasazení.

Šifrování zpráv a správa klíčů​

Přenášené zprávy jsou šifrované, aby se optimalizovala spotřeba energie během přenosu dat, což prodlužuje celkovou životnost baterie.

Přijatá data je proto nutné dešifrovat, což se provádí pomocí dešifrovacích klíčů.
K tomu existují dvě možnosti:
