Popis​

RFM-TX1.1 je rádiový modul určený k přenosu dat o spotřebě, použitelný pro jednovtokové vodoměry GSD8-RFM.

Konfigurace​

info

Zařízení je dodáváno předkonfigurované, ale lze jej přeprogramovat a upravit pomocí softwaru BMetering Software.

Postup konfigurace​

  1. Nakonfigurujte rádiový modul pomocí přijímače RFM-RX2 a softwaru BMetering Software.
  2. Stisknutím červeného tlačítka na spodní desce modulu zahájíte konfiguraci.
  3. Sledujte červenou LED:
    • Pokud bliká nepřetržitě přibližně 20 sekund, konfigurace proběhla úspěšně.
    • Pokud bliká jen pár sekund, konfigurace selhala a postup je nutné zopakovat.

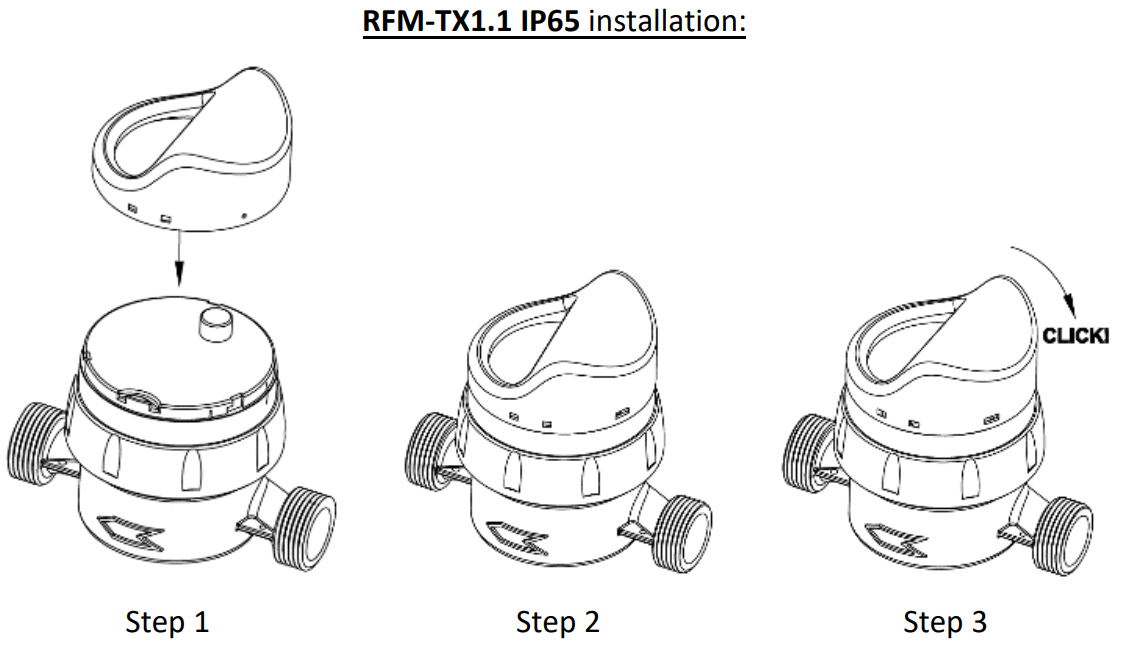

  4. Po úspěšné konfiguraci připojte modul k vodoměru podle obrázku.
  5. Pečlivě zarovnejte optický index vodoměru s otvorem v desce modulu.
  6. Jednou rukou přidržte otočný číselník vodoměru. Druhou rukou přitlačte modul na vodoměr a otočte po směru hodinových ručiček, aby zapadl na místo.
  7. Ve vyčítacím softwaru ověřte, že sběr dat probíhá správně a že nejsou aktivní žádné alarmy.
  8. (Volitelné) Jako ochranu proti manipulaci vložte oranžovou plombu do dvou malých otvorů na levé straně modulu a nalepte samolepicí plombu.

BMeters RFM-TX1.1 – instalace

Konfigurace adresy Wireless M-Bus​

Kde na zařízení najít adresu​

Adresa je umístěna na levé straně pod čárovým kódem, jak ukazuje obrázek níže (8 číslic).


Mapování wM-Bus adresy do zařízení CHESTER​

Mapování je nutné provést pomocí CHESTER Terminal, například s:

Správa a přidávání wM-Bus adres zařízení v jednotce CHESTER​

Zde můžete spravovat seznam wM-Bus adres (přidat/odebrat), upravit nastavení skenování a prohlédnout si příklady konfigurací pro typická nasazení.

Šifrování zpráv a správa klíčů​

Přenášené zprávy jsou šifrované, aby se optimalizovala spotřeba energie při přenosu dat, což prodlužuje celkovou výdrž baterie.

Přijatá data je proto nutné dešifrovat, což se provádí pomocí dešifrovacích klíčů.
K tomu existují dvě možnosti:
