BMeters IWM-TX3
Popis
IWM-TX3 je rádiový modul wM-Bus pro přenos dat o spotřebě, určený pro vícevtokové vodoměry modelových řad GMDM-I, GMB-I a GMB-RP-I a pro jednovtokový vodoměr CPR-M3-I.
Konfigurace
Konfigurace vodoměru s modulem IWM-TX3 přes NFC
Tento návod popisuje, jak vodoměr s modulem IWM-TX3 nastavíte přes NFC telefonem s Androidem.
Krok 1: Instalace konfigurační aplikace
Stáhněte si aplikaci B METERS NFC Config z obchodu Google Play:
https://play.google.com/store/apps/details?id=it.gread.bmeters_appnfc&hl=en
Naskenováním QR kódu níže přejdete přímo do aplikace:
Krok 2: Připojení k vodoměru
- Zapněte v telefonu s Androidem NFC.
- Otevřete aplikaci B METERS NFC Config.
- Přiložte telefon k NFC tagu na vodoměru a držte ho tam, dokud se nenaváže spojení.
Krok 3: Výběr typu zařízení
Ze seznamu dostupných zařízení vyberte:
- IWM-TX3
Krok 4: Nastavení parametrů senzoru
Nastavte tyto položky:
- AMR: zaškrtnout (automatický odečet měřiče)
- Water meter type:
GMDM-I AF - Transmit during weekend: zaškrtnout (vysílání i o víkendu)
- Global encryption: zaškrtnout (globální klíč místo individuálního)
Krok 5: Zápis konfigurace do vodoměru
- Znovu přiložte telefon k NFC tagu.
- Klepněte na tlačítko Write.
- Počkejte na hlášení Writing Done.

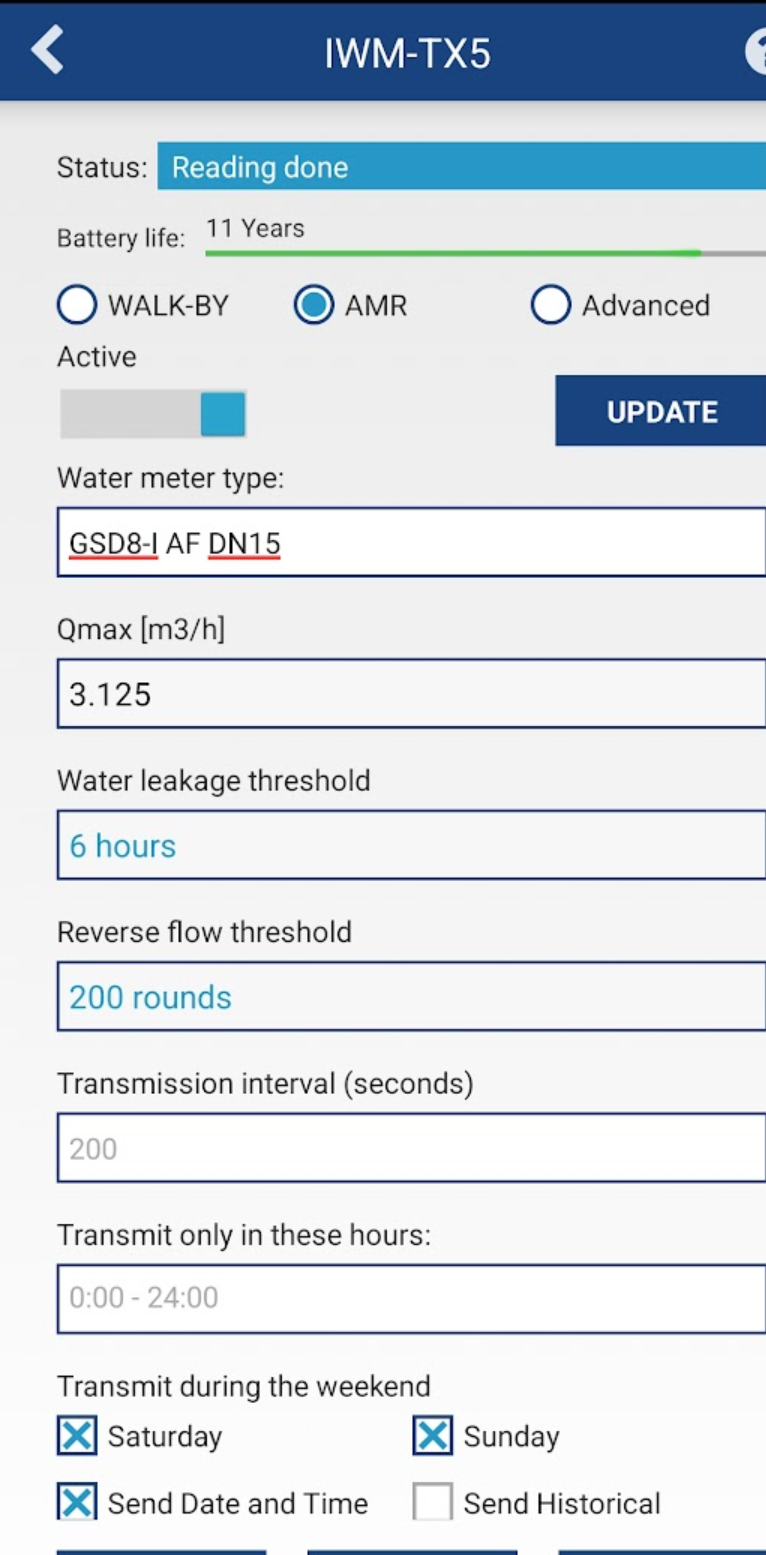

Krok 6: Kontrola nastavení
- Klepněte na tlačítko Read.
- Zkontrolujte, že načtené hodnoty odpovídají zapsaným.
Vodoměr je teď nastavený.
Konfigurace adresy wM-Bus
Kde na zařízení najdete adresu
Adresa (8 číslic) je uprostřed nad čárovým kódem za písmeny SN (sériové číslo), viz obrázek níže.
Přiřazení adresy wM-Bus k zařízení CHESTER
Adresu přiřadíte v terminálu CHESTER, například v těchto aplikacích:
Přidávání a správa adres wM-Bus v zařízení CHESTER
Správu seznamu adres wM-Bus (přidávání a odebírání), nastavení skenování i příklady konfigurací pro typická nasazení popisuje dokumentace aplikace CHESTER wM-Bus:
- Konfigurace seznamu adres: správa a úprava seznamu propojených adres wM-Bus
- Konfigurace skenování: úprava nastavení skenování pro komunikaci se zařízeními
- Příklady konfigurací: referenční šablony pro typická nasazení
Šifrování zpráv a správa klíčů
Odesílané zprávy jsou šifrované, aby se při přenosu dat šetřila energie a prodloužila výdrž baterie.
Přijatá data je proto nutné dešifrovat pomocí dešifrovacích klíčů.
Máte dvě možnosti:
- HARDWARIO Cloud: návod, jak zadávat a spravovat dešifrovací klíče
- Dešifrovací stránka: online nástroj pro ruční dešifrování a analýzu dat
